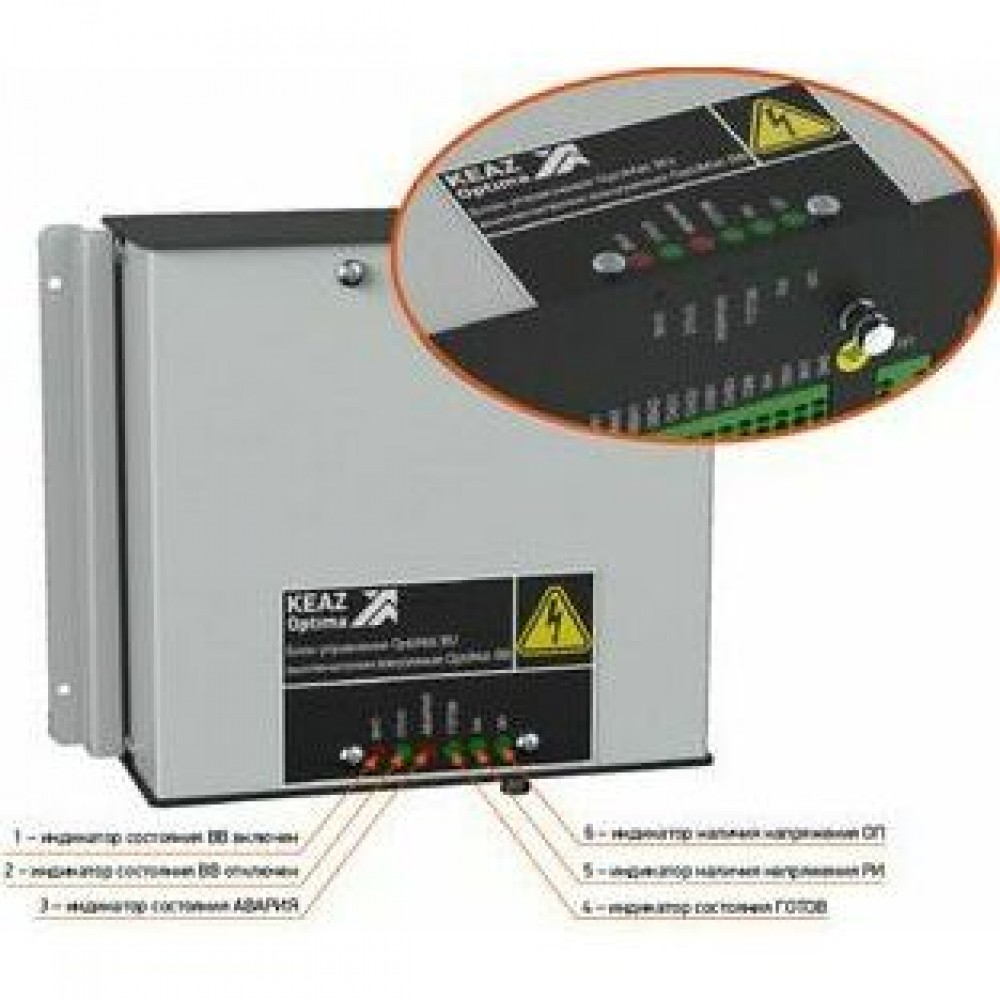

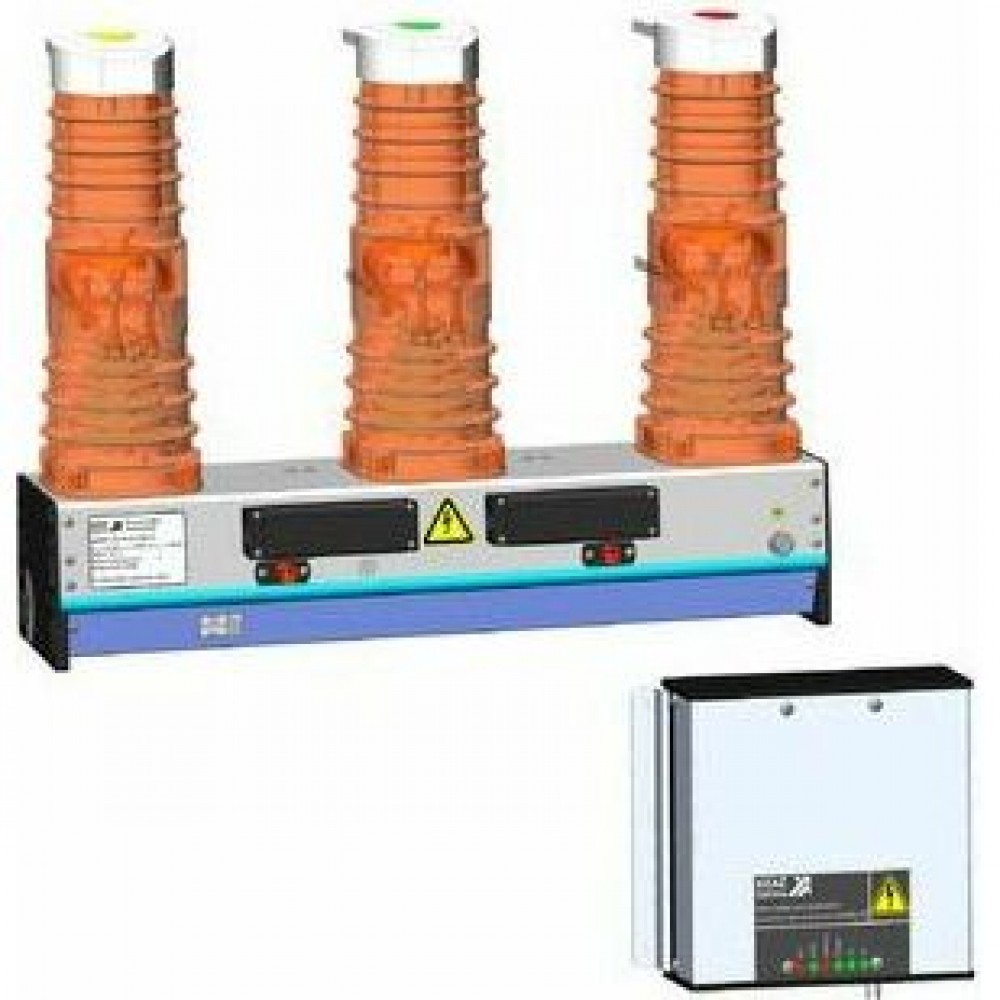

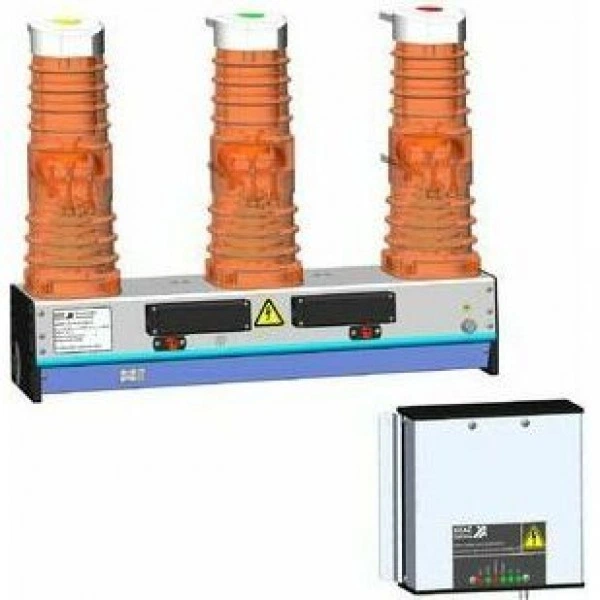

Выключатель вакуумный Optimat BB-10-20/1000-У2-130 с блоком управления Optimat BU-41-У2

Артикул: 282367

Выключатель вакуумный Optimat BB-10-20/1000-У2-130 с блоком управления Optimat BU-41-У2

Name: Выключатель вакуумный Optimat BB-10-20/1000-У2-130 с блоком управления Optimat BU-41-У2
Brand: КЭАЗ
SKU: 282367

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

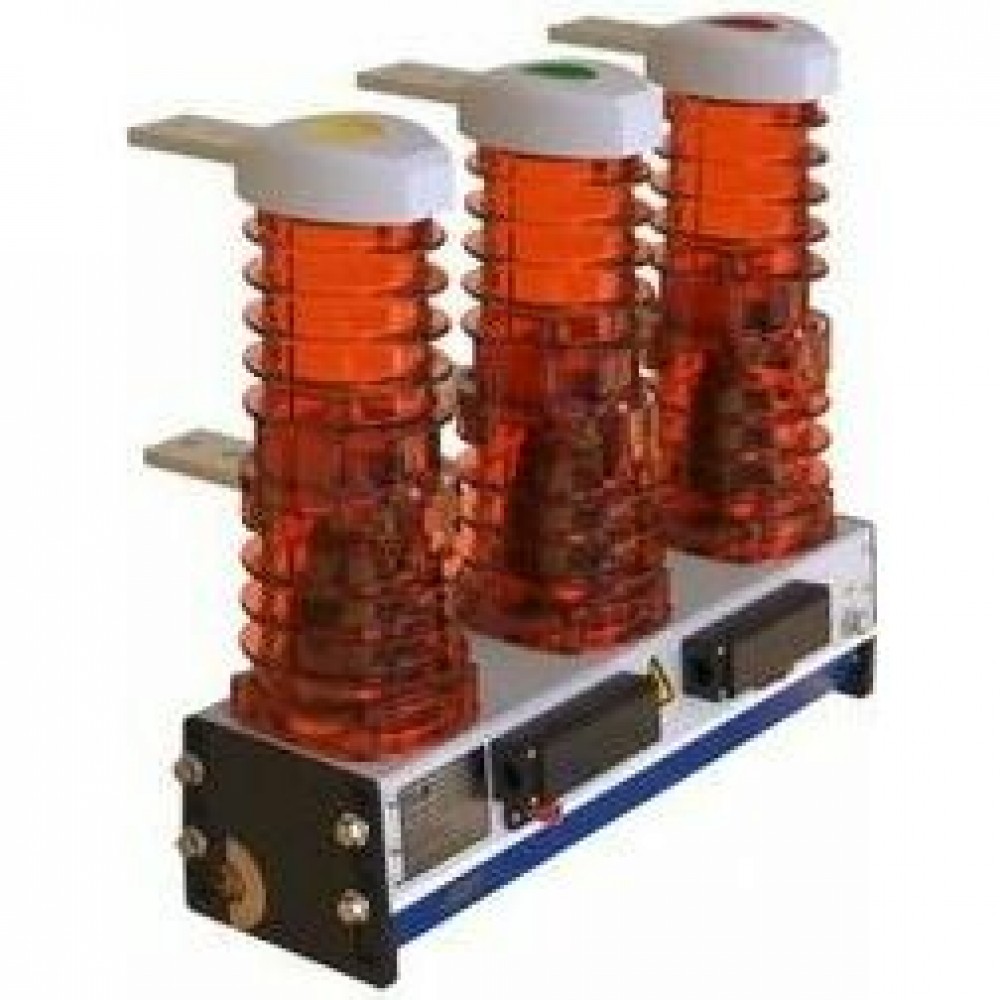

Вакуумный выключатель с межфазным расстоянием 200мм. Шины направлены в сторону вспомогательных контактов. Компактный блок управления от 66В до 264В AC/DC

Основные характеристики

Классификация

Категория ETIM: Высоковольтное оборудование (RC000002)

Габариты и материалы

Габариты изделия: Ширина (мм): 540
Габариты изделия: Высота (мм): 495
Габариты изделия: Глубина (мм): 290

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 1 000
Частота тока (Гц): 50
Номинальное рабочее напряжение переменного тока Ue (В): 10 000
Предельная коммутационная способность переменного тока Icu (кА): 20
Вспомогательные (свободные) контакты: 6з+6р
Наличие привода: 1
Номинальный продолжительный ток Iu (А): 1 000
Максимальное рабочее напряжение (В): 12 000
Номинальный рабочий цикл: О-0,3с-ВО-180с-ВО
Номинальное напряжение питания цепи управления Us (В): 110
Род тока питания цепи управления: AC/DC

Монтажные характеристики

Способ установки: стационарный
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: У2

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 52565
Межполюсное расстояние (мм): 250
Модель/исполнение: да

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8535210000

Вес, кг:

1 шт 47

Объем, м.куб:

1 шт 0,13658106

Габариты упаковки (содержит 1 шт):

Ширина (мм) 658

Высота (мм) 370

Глубина (мм) 561

Штрих-код EAN13:

1 шт 4600572449885

Документация

Техническая информация

РЭ КИМ OptiMat BB ГЖИК.674722.001РЭ

Каталог вакуумные выключатели OptiMat BB

Руководства

Руководство по эксплуатации OptiMat BU

Руководство по эксплуатации OptiMat BB

Референции (отзывы)

Референция OptiMat BB

Сертификаты

Отказное письмо OptiMat BB от 16.01.2019

Декларации

ДС ГОСТ Р OptiMat ВВ

3D-модели

Optimat ВВ-10

OptiMat BU (41 исп)

Прочее

Опросный лист OptiMat BB

База данных для EPLAN Electric P8 OptiMat BB

Технические характеристики 282367
