Артикул: 303813

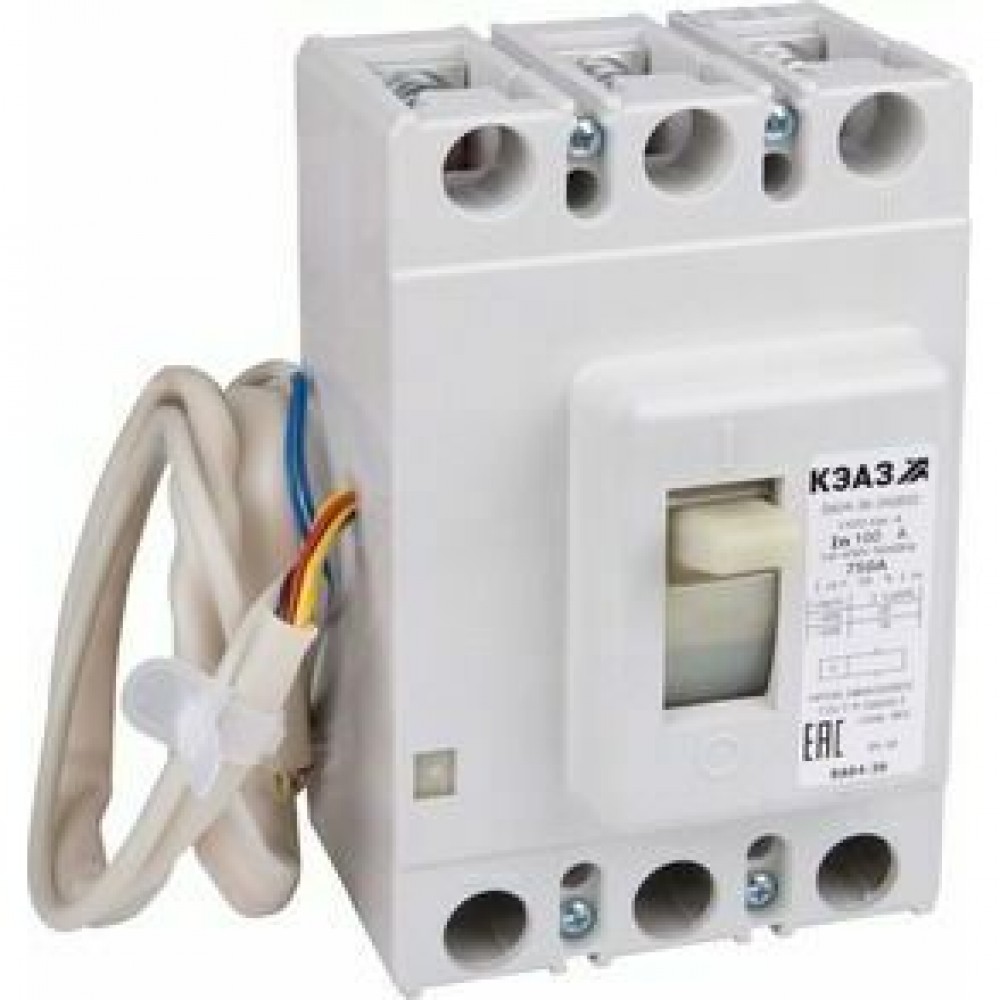

Выключатель автоматический ВА04-36-341116-25А-200-440DC-УХЛ3-КЭАЗ

Name: Выключатель автоматический ВА04-36-341116-25А-200-440DC-УХЛ3-КЭАЗ
Brand: КЭАЗ
SKU: 303813
Price: 15825 RUB
Availability: InStock

15 825 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Силовой 3 полюсный автоматический выключатель постоянного тока в литом корпусе на номинальный ток 25 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 112
Габариты изделия: Высота (мм): 175
Габариты изделия: Глубина (мм): 114

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 25
Род тока: DC
Номинальное рабочее напряжение постоянного тока Ue (В): 440
Предельная коммутационная способность постоянного тока Icu (кА): 3
Предельная коммутационная способность постоянного тока Icu при 440DС (кА): 3
Вспомогательные (свободные) контакты: 2з+2р
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 200А
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: тепловой и электромагнитный
Количество вспомогательных размыкающих контактов: 2
Количество вспомогательных замыкающих контактов: 2
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 8
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 25

Монтажные характеристики

Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 4
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 4х30
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
Дополнительное оборудование: устройство блок. в пол. "0"
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Вес, кг:

1 шт 2,49

Объем, м.куб:

1 шт 0,00405

Габариты упаковки (содержит 1 шт):

Ширина (мм) 150

Высота (мм) 120

Глубина (мм) 225

Штрих-код EAN13:

1 шт 4600572491600

Документация

Техническая информация

Каталог ВА04

Руководства

Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36

Руководство по эксплуатации ВА04-36

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя автоматических выключателей Optimat E, ВА, АЕ, АП (эл. магн. и тепловой расц.)

Референции (отзывы)

Референция ООО "ЭдвансГрупп Омск"

Референция МРСК Сибири - АлтайЭнерго

Сертификаты

СС ТР ТС 004 ВА04-36, ВА51-35

Декларации

ДС ТР ЕАЭС 037 ВА04-36, ВА51-35

Патенты

Патент 70400 - ВА04-36 (ВА51-35)

3D-модели

3D-модель ВА04-36 с электроприводом

3D-модель ВА04-36 (с ЗУ)

3D-модель ВА04-36

3D-модель ВА04-36 с РДП

3D-модель ВА04-36

Чертежи

Чертежи ВА04-36

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

База данных для EPLAN Electric P8 ВА04-36

Лицензия на изготовление оборудования для ядерных установок

Технические характеристики 303813
