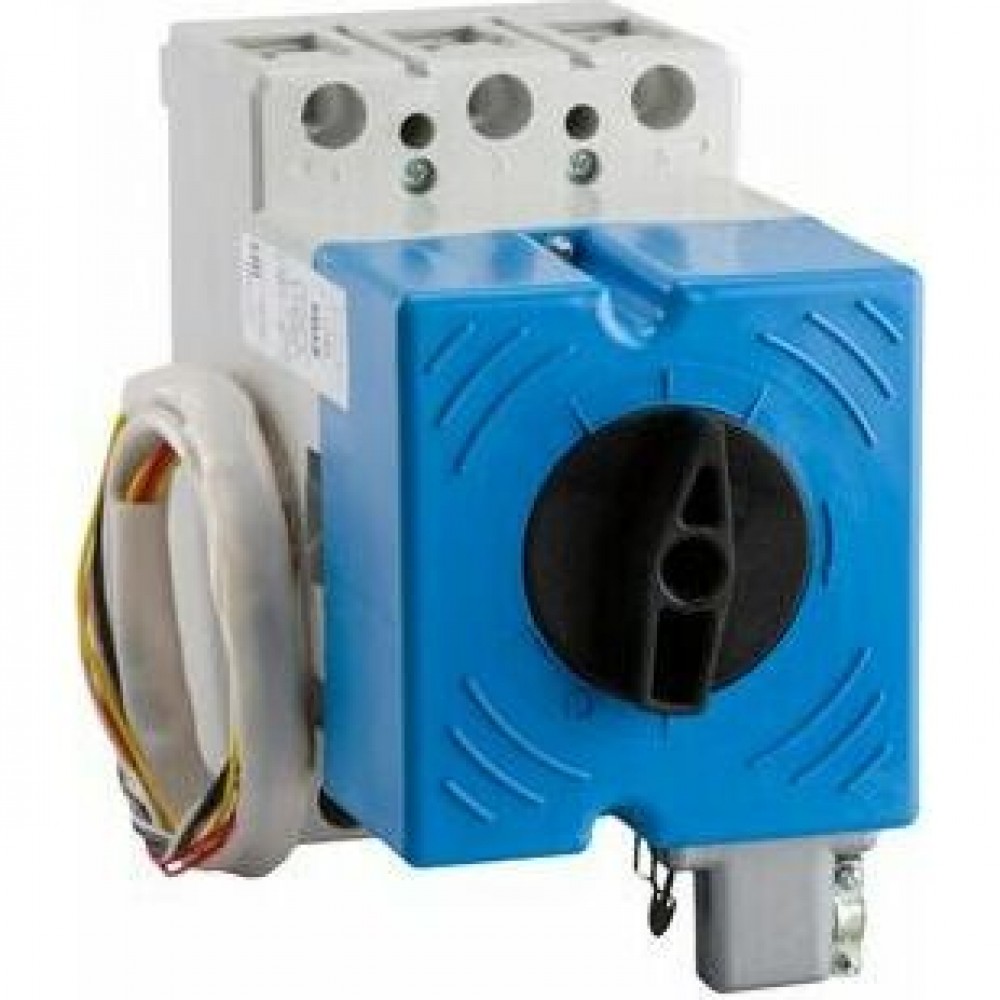

Выключатель автоматический ВА04-36-301830-250А-690AC/440DC-НР24АС/DC-ПЭ230AC-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

194

Габариты изделия Глубина (мм)

205

Габариты изделия Ширина (мм)

113

Дополнительные особенности

Дополнительное оборудование

Нет

Дополнительный расцепитель

НР24АС/DC

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-047-05758109-2011

Классификация

Тип изделия

Выключатель-разъединитель

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

4х30

Макс. сечение присоединяемых проводов (мм²)

120

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Выключатель/переключатель нагрузки

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

5

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

без расцепителей

Вспомогательные (свободные) контакты

1з+1р

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

1

Количество полюсов

3

Наличие независимого расцепителя

да

Наличие привода

электромагнитный 230AC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

75

Номинальное импульсное напряжение Uimp (кВ)

8

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальное рабочее напряжение постоянного тока Ue (В)

440

Номинальный ток In (А)

250

Предельная коммутационная способность переменного тока Icu (кА)

10

Предельная коммутационная способность переменного тока Icu (кА)2

20

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

20

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

10

Предельная коммутационная способность постоянного тока Icu (кА)

20

Предельная коммутационная способность постоянного тока Icu при 440DС (кА)

20

Регулировка максимальных расцепителей тока

нет

Род тока

AC/DC

Частота тока (Гц)

50/60
