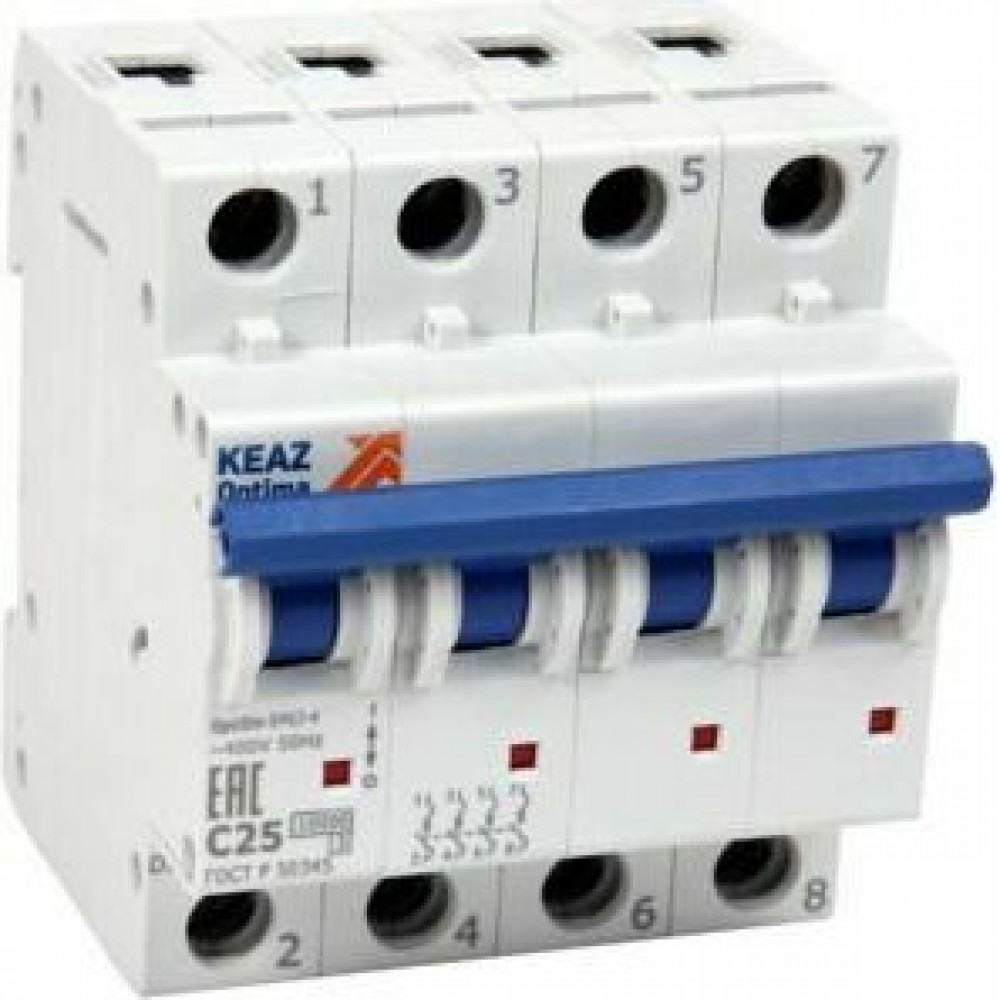

Выключатель автоматический модульный OptiDin BM63-4NL13-10-УХЛ3-RR

Габариты и материалы

Габариты изделия Высота (мм)

85

Габариты изделия Глубина (мм)

73,7

Габариты изделия Ширина (мм)

70

Дополнительные особенности

Дополнительное оборудование

нет

Сегмент РЖД

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3421-040-05758109-2009

Классификация

Категория ETIM

Модульный автоматический выключатель (автомат) (EC000042)

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

да

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

25

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

DIN-рейка

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Модульный автоматический выключатель (автомат)

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень загрязнения

3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Габарит

4 модуля

Диапазон срабатывания при переменном напряжении (В)

нет

Категория перенапряжения

4

Класс токоограничения

3

Количество полюсов

4

Контрольная температура (°С)

30

Номинальное импульсное напряжение Uimp (кВ)

4

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальный ток In (А)

13

Общее количество защищенных полюсов

3

Общее количество полюсов

4

Отключающая способность по EN 60898 (кА)

10

Отключение нейтрали (N)

да

Потери мощности (Вт)

14

Предельная коммутационная способность переменного тока Icu (кА)

10

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

10

Род тока

AC

Уставка расцепителей токов короткого замыкания

8In

Характеристика диапазона отключения

L

Частота тока (Гц)

50
