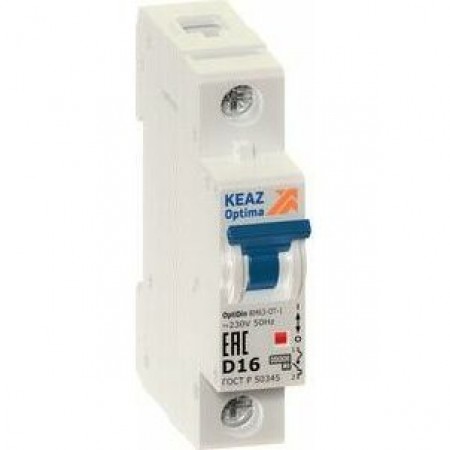

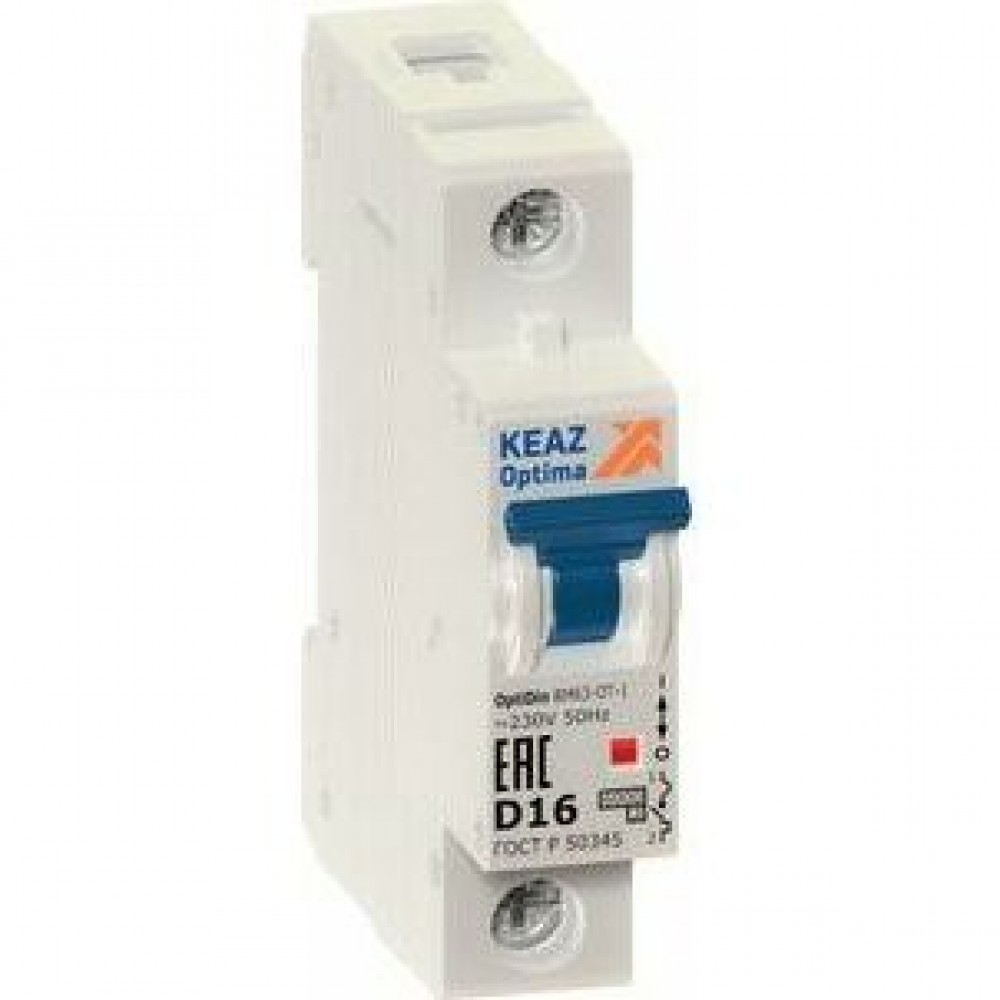

Ограничитель тока OptiDin BM63-OT-1D25-УХЛ3-RR

Габариты и материалы

Габариты изделия Высота (мм)

85

Габариты изделия Глубина (мм)

73,7

Габариты изделия Ширина (мм)

17,5

Дополнительные особенности

Дополнительное оборудование

Да

Сегмент РЖД

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60898-1, ТУ3421-040-05758109-2009

Классификация

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

да

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

25

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

DIN-рейка

Способ установки

стационарный с креплением на панели

Ширина в количестве модулей

1

Характеристики ETIM

Категория ETIM

Ограничитель тока

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень загрязнения

3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Габарит

1 модуль

Диапазон срабатывания при переменном напряжении (В)

нет

Категория перенапряжения

4

Класс токоограничения

3

Количество полюсов

1

Контрольная температура (°С)

30

Максимальная полная мощность (ВА)

5 750

Номинальное импульсное напряжение Uimp (кВ)

4

Номинальное рабочее напряжение переменного тока Ue (В)

230

Номинальный продолжительный ток Iu (А)

25

Номинальный ток In (А)

25

Номинальный условный ток короткого замыкания Iq (кА)

6

Общее количество защищенных полюсов

1

Общее количество полюсов

1

Отключение нейтрали (N)

нет

Потери мощности (Вт)

4,5

Род тока

AC

Ток короткого замыкания ограничителя

да

Уставка расцепителей токов короткого замыкания

10In-20In

Характеристика диапазона отключения

D

Частота тока (Гц)

50
