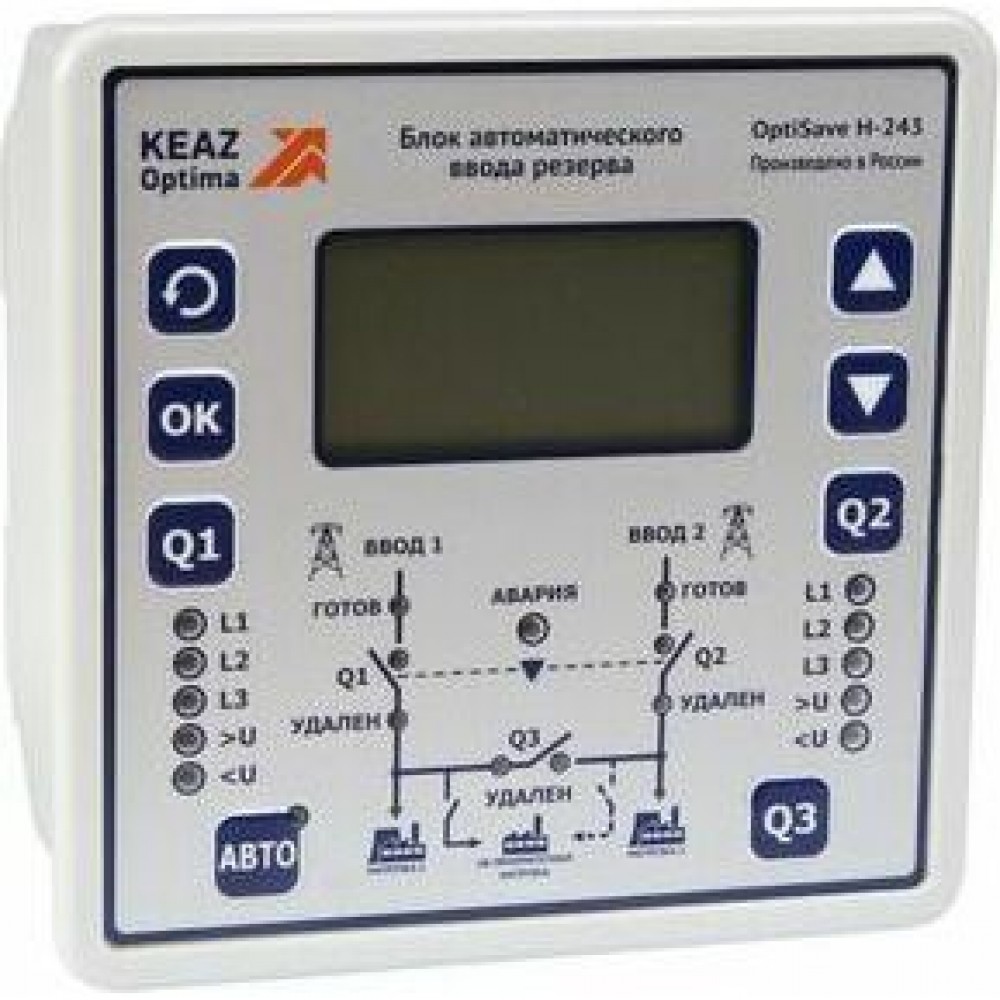

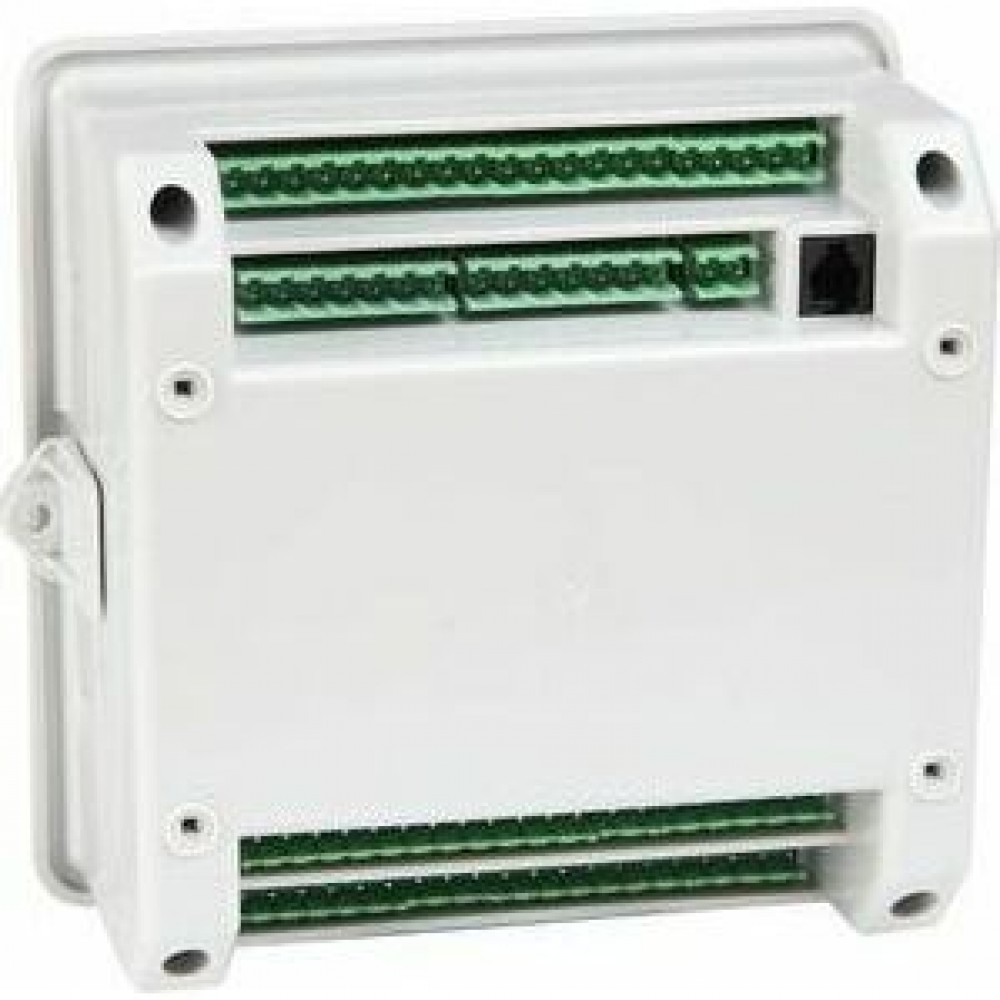

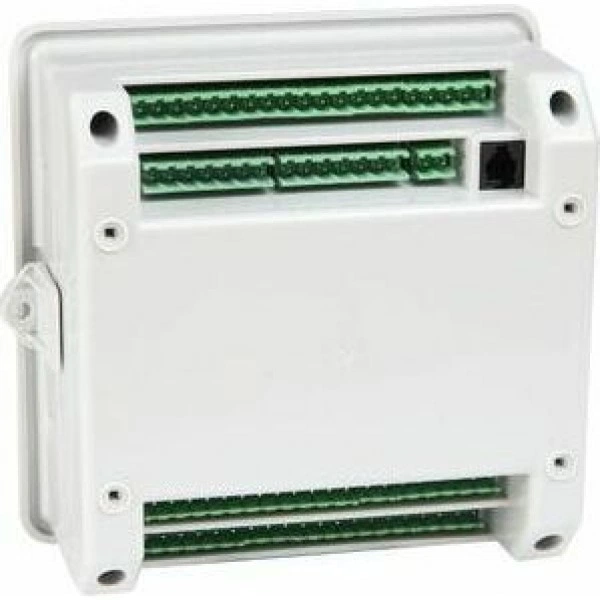

Блок автоматического ввода резерва OptiSave H-243-У3

Габариты и материалы

Габариты изделия Высота (мм)

155

Габариты изделия Глубина (мм)

77

Габариты изделия Ширина (мм)

155

Дополнительные особенности

Контроль максимального трехфазного напряжения

да

Контроль минимального трехфазного напряжения

да

Подходит для установки в распределительный щит

да

Функция гистерезиса для трехфазного напряжения

да

Классификация

Категория ETIM

Реле контроля питания (EC002057)

Монтажные характеристики

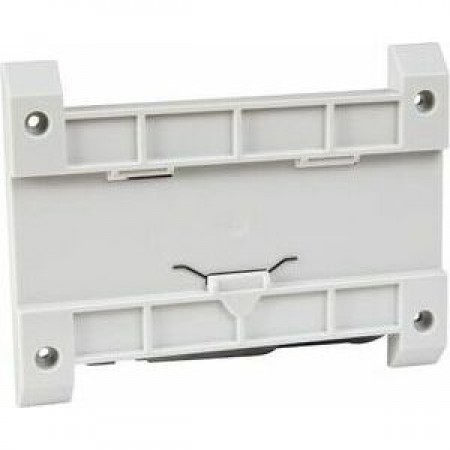

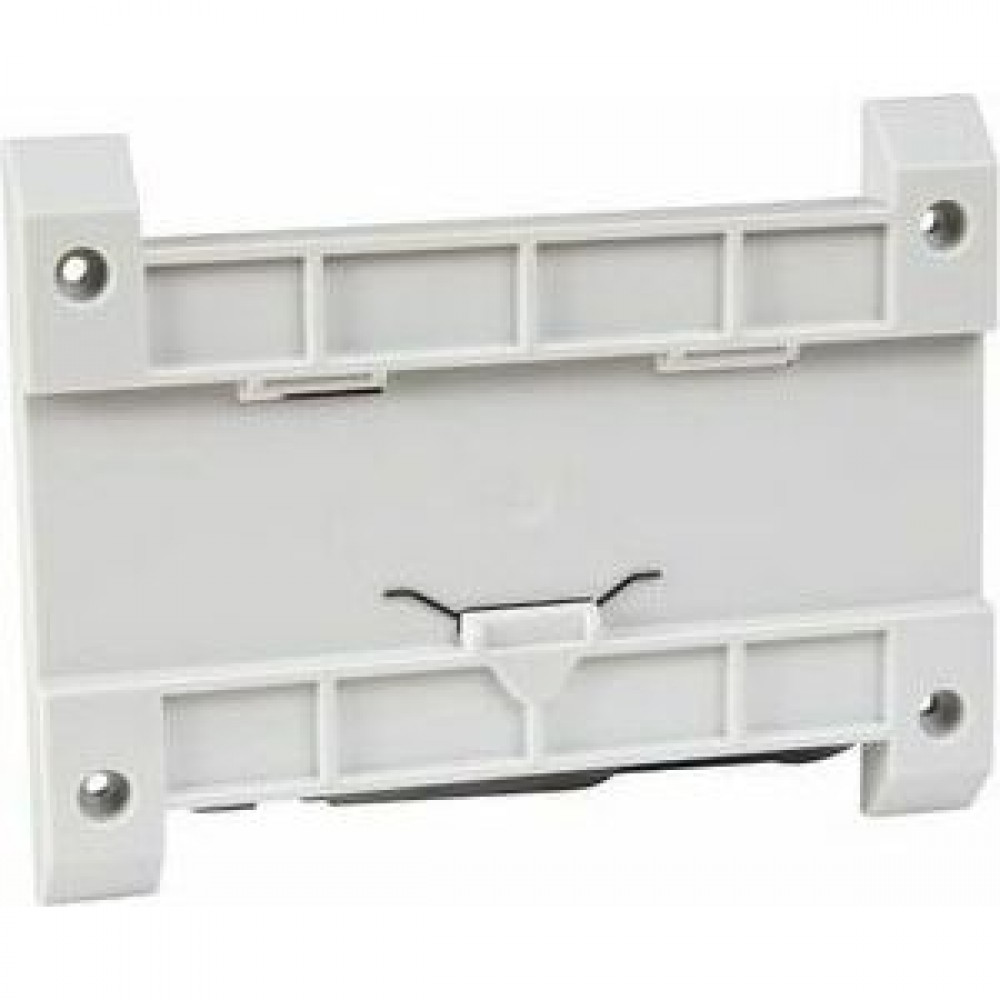

Подходит для монтажа на DIN-рейку

да

Характеристики ETIM

Категория ETIM

Реле контроля питания

Эксплуатационные характеристики

Степень загрязнения

2

Электротехнические характеристики

Аварийная индикация

да

Индикация состояния вводов

да

Индикация состояния коммутационных аппаратов "аварийное отключение", "удален"

да

Индикация состояния коммутационных аппаратов "включен/отключен"

да

Количество контролируемых вводов

2

Контроль "слипания" фаз

да

Контроль перекоса фаз

да

Максимальная задержка включения реле резервного ввода (с)

900

Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с)

360

Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с)

900

Максимальный ток нагрузки АС1 при напряжении 250В (А)

16

Номинальное рабочее напряжение переменного тока Ue (В)

230

Питание одного из вводов от генераторной установки

нет

Питание основного и резервного ввода от трансформаторной подстанции

да

Поддерживаемое количество управляемых коммутационных аппратов

4

Тип контролируемой линии

Трёхфазная четырёхпроводная L1, L2, L3, N

Управление автоматическими выключателями с мотор-приводами

да

Управление автоматическими выключателями с ЭМП

да

Управление выключателями нагрузки с мотор-приводами

да

Управление контакторами

да

Чувствительность к обрыву фазы

да
