Блок автоматического ввода резерва OptiSave H-233-G-У3

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 285581

Все товары КЭАЗ

Блок автоматического ввода резерва OptiSave H-233-G-У3

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

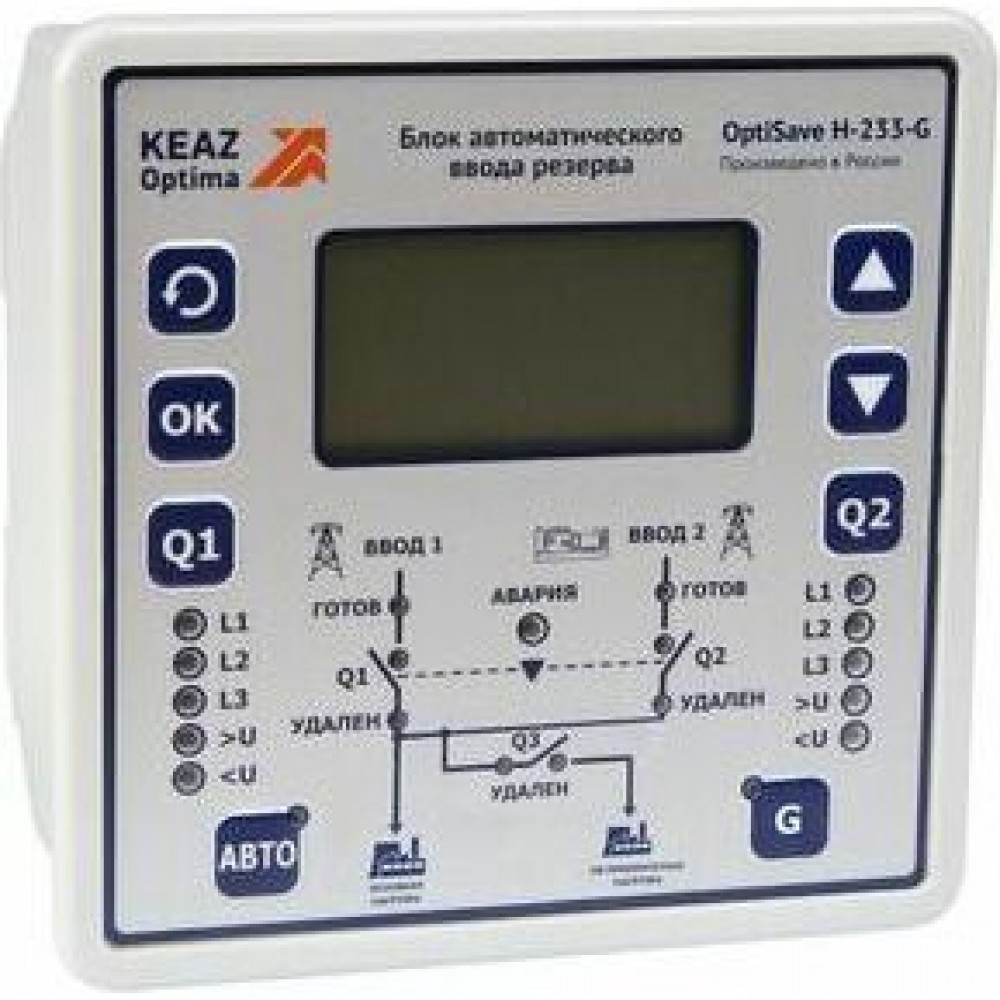

Блок OptiSave Н-233-G применяется в схемах АВР на 2 ввода без секционного выключателя, где в качестве одного из вводов может быть сеть или генератор, а также позволяет управлять 3-мя коммутационными аппаратами и осуществлять интеграцию в систему удаленного контроля и управления по протоколу Modbus RTU.

Основные характеристики

Классификация

Категория ETIM: Реле контроля питания (EC002057)

Габариты и материалы

Габариты изделия: Ширина (мм): 155
Габариты изделия: Высота (мм): 155
Габариты изделия: Глубина (мм): 77

Электротехнические характеристики

Частота тока (Гц): 50/60
Номинальное рабочее напряжение переменного тока Ue (В): 230
Чувствительность к обрыву фазы: да
Тип контролируемой линии: Трёхфазная четырёхпроводная L1, L2, L3, N
Количество контролируемых вводов: 2
Максимальная задержка отключения реле основного ввода при выходе значений контролируемых параметров из допустимого диапазона (с): 900
Максимальная задержка включения реле резервного ввода (с): 900
Максимальная задержка возвратного переключения на основной ввод при нормализации контролируемых параметров (с): 360
Максимальный ток нагрузки АС1 при напряжении 250В (А): 16
Управление контакторами: да
Управление автоматическими выключателями с ЭМП: да
Управление автоматическими выключателями с мотор-приводами: да
Управление выключателями нагрузки с мотор-приводами: да
Питание основного и резервного ввода от трансформаторной подстанции: да
Питание одного из вводов от генераторной установки: да
Контроль перекоса фаз: да
Контроль "слипания" фаз: да
Аварийная индикация: да
Поддерживаемое количество управляемых коммутационных аппратов: 3
Индикация состояния вводов: да
Индикация состояния коммутационных аппаратов "включен/отключен": да
Индикация состояния коммутационных аппаратов "аварийное отключение", "удален": да

Монтажные характеристики

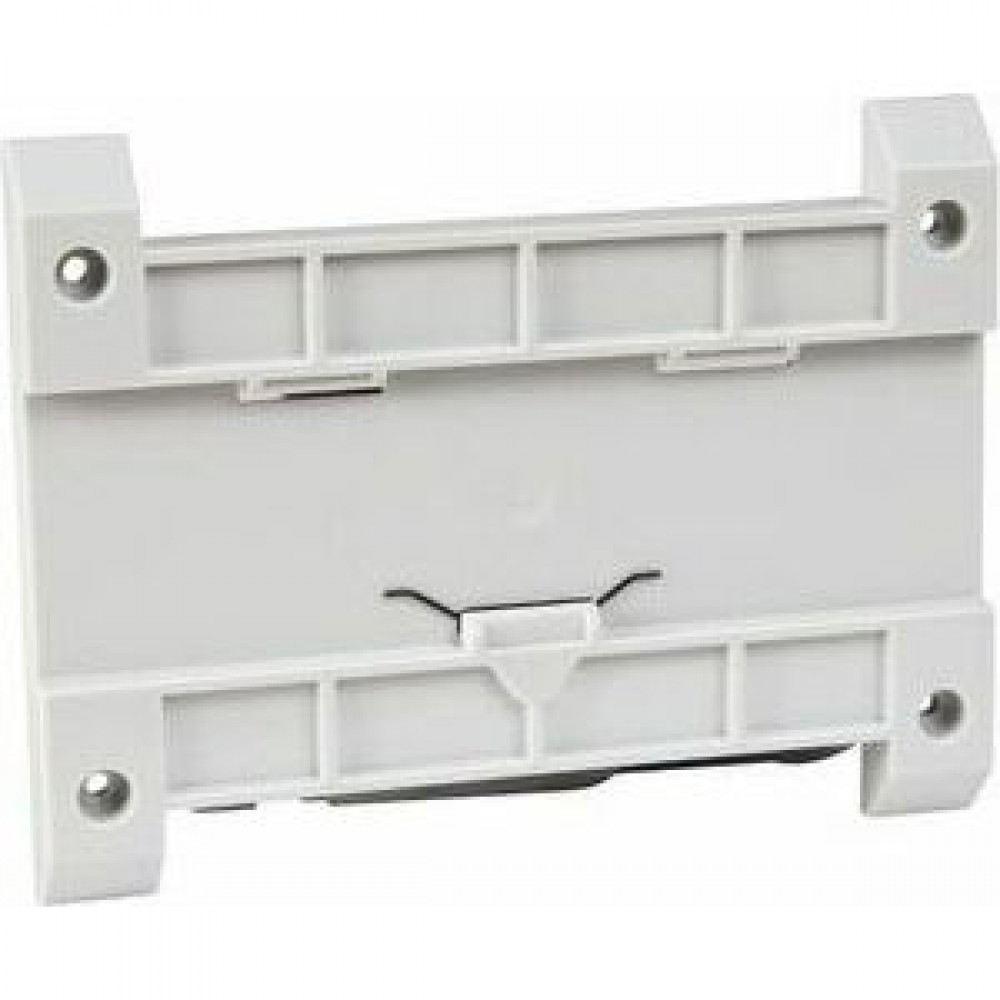

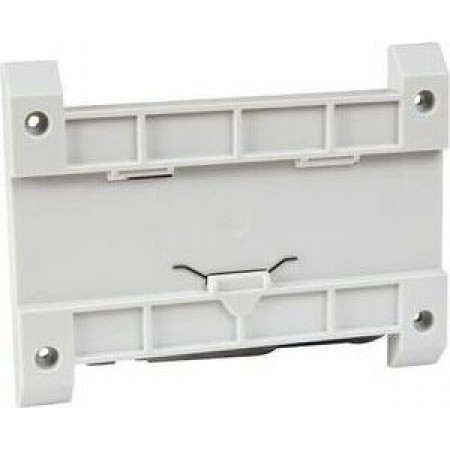

Подходит для монтажа на DIN-рейку: да

Эксплуатационные характеристики

Степень защиты (IP): IP54
Диапазон рабочих температур (˚С): от -40°С до +40°С
Степень загрязнения: 2

Дополнительные особенности

Подходит для установки в распределительный щит: да
Контроль максимального трехфазного напряжения: да
Функция гистерезиса для трехфазного напряжения: да
Контроль минимального трехфазного напряжения: да

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 9032890000

Вес, кг:

1 шт 1,264

Объем, м.куб:

1 шт 0,0025575

Габариты упаковки (содержит 1 шт):

Ширина (мм) 155

Высота (мм) 100

Глубина (мм) 165

Штрих-код EAN13:

1 шт 4600572456968

Документация

Техническая информация

Catalog OptiSave EN

Каталог OptiPower

Каталог Блок автоматического ввода резерва OptiSave H

Паспорт OptiSave H-233-G

Руководства

Руководство по эксплуатации OptiSave H-233-G

Референции (отзывы)

Референция Диарт

Сертификаты

Сертификат ТР ТС Блоки автоматического ввода резерва

Декларации

ДС ТР ТС 004,020 БАВР OptiSave

3D-модели

3D-модель OptiSave H-243/H-233-G

3D-модель OptiSave H-243/H-233-G c адаптером

Чертежи

Чертеж OptiSave-H

Подтверждение производства в РФ

Заключение № 719 (АО КЭАЗ)

Акт экспертизы ТПП

Схемы НКУ

Схема H-233-G (N222) ЭМП ВА57

Схема H-233-G (N222) ЭМП ВА55

Схема H-233-G (N222) ЭМП ВА51-39

Схема H-233-G (N222) ПМЛ

Схема H-233-G (N222) Optistart K3

Схема H-233-G (N222) OptiMat D 100-630

Схема H-233-G (N222) OptiMat A S2-S4

Схема OptiSave H233-G OptiMat D100 (160, 250)

Схема OptiSave H233 G OptiMat D400 (630)

Схема OptiSave H233-G OptiMat D1000 (1600)

Схема OptiSave H233-G OptiMat A S1

Схема OptiSave H233-G OptiMat A S2, S4

Схема OptiSave H233-G ВА57-35, ВА57-39

Схема OptiSave H233 G, ВА53, ВА55

Прочее

База данных для EPLAN Electric P8 OptiSave

ModBus Test OptiSave H-243/H-233-G-У3 v1.0.2

Письмо о снятии с продаж OptiSave N

Письмо о замене Optisave-N-222-G заменен на Optisave-H-233-G
