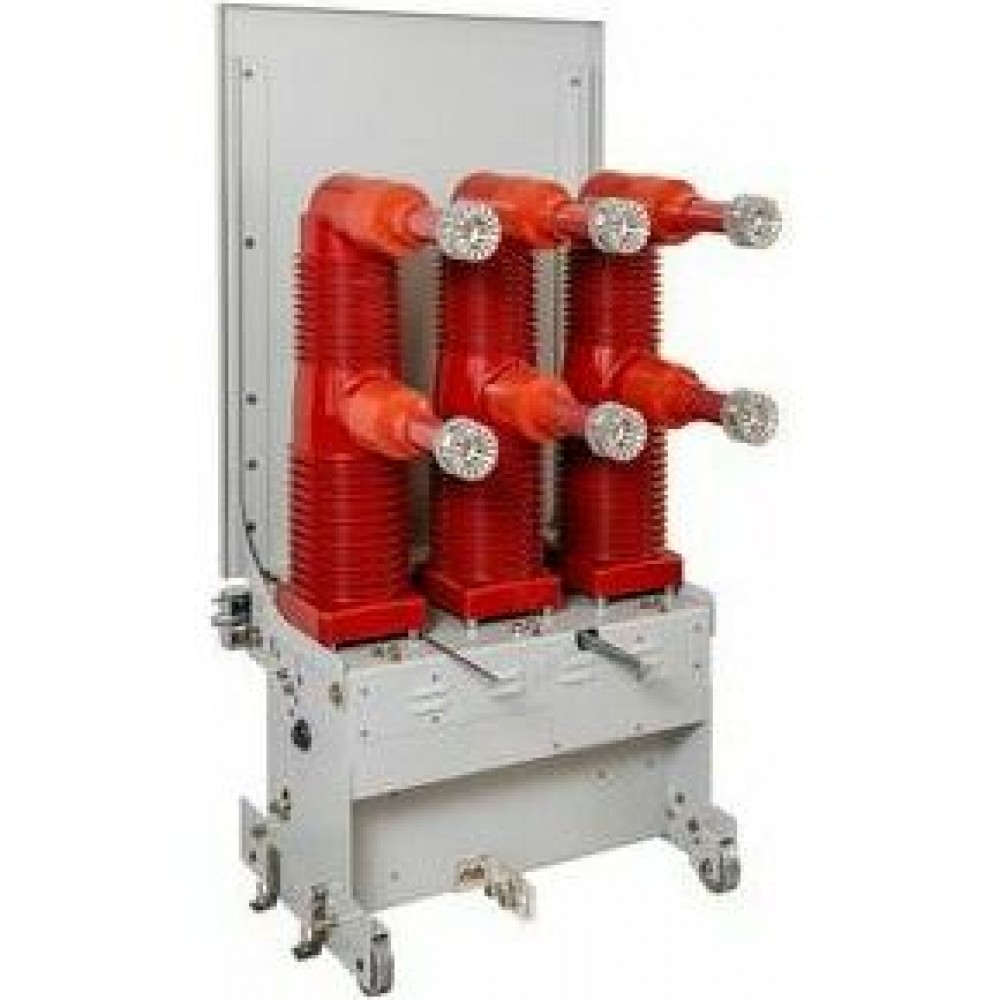

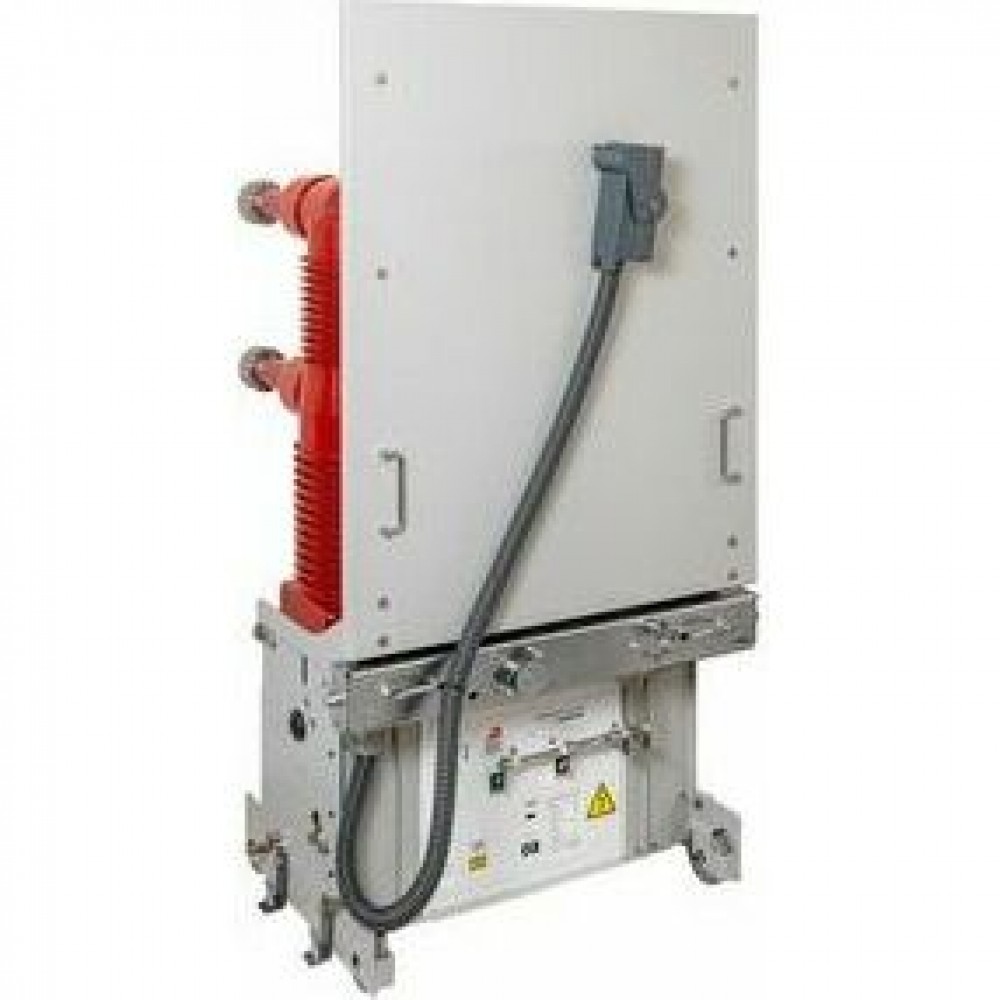

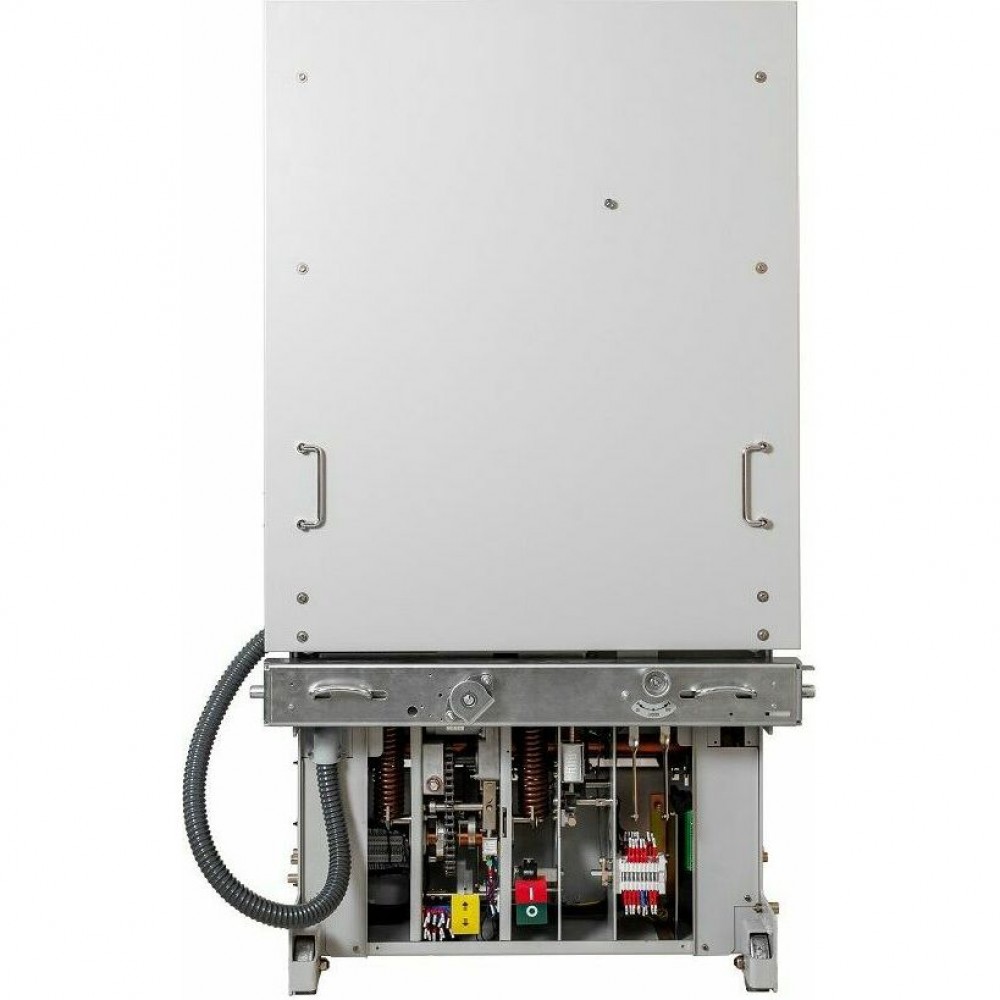

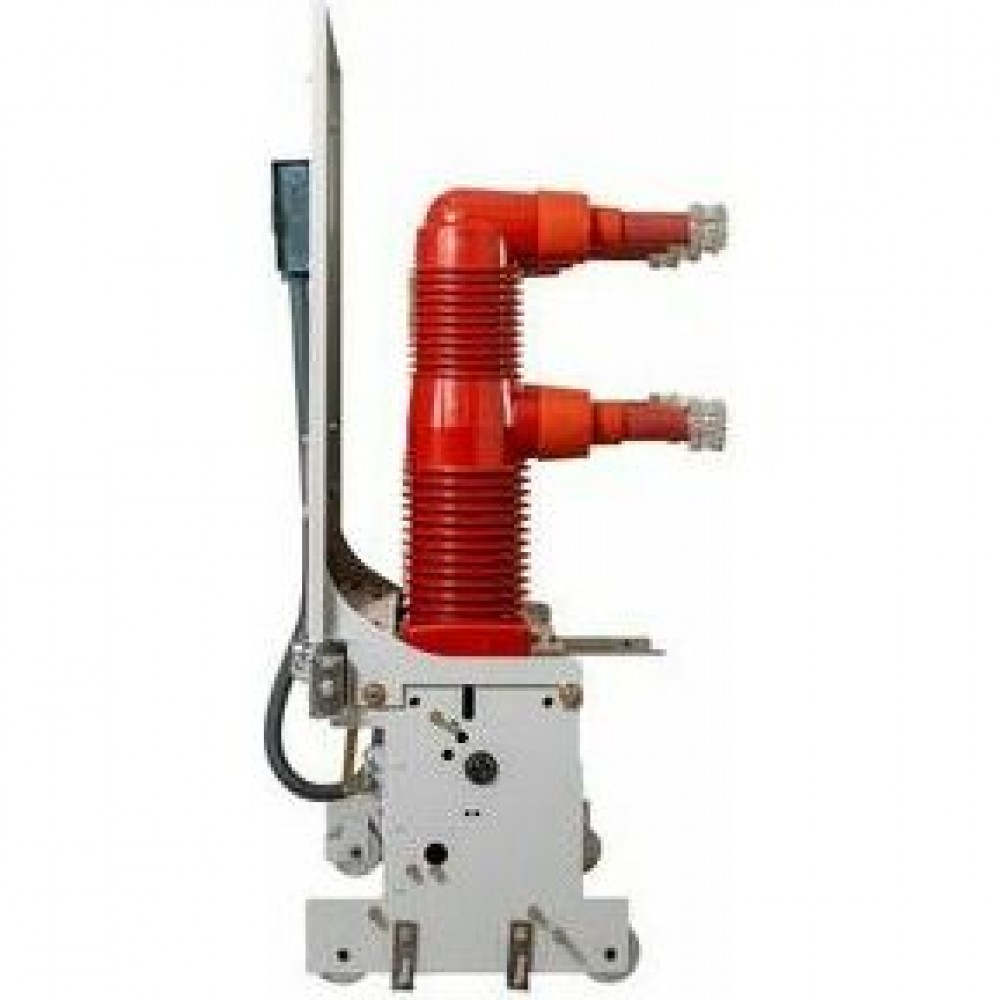

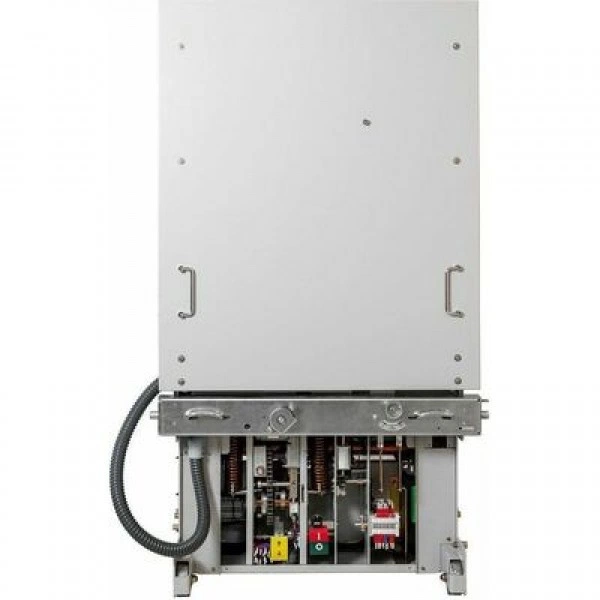

Выключатель вакуумный OptiMat BB-MD-35-31,5/2500-2-FX-20-1101000-3-0-TM0L-S-0 У3

Габариты и материалы

Габариты изделия Высота (мм)

874

Габариты изделия Глубина (мм)

536

Габариты изделия Ширина (мм)

786

Дополнительные особенности

Блокирующий электромагнит перемещения выкатного элемента

нет

Вид привода

Пружинно-моторный

Катушка блокировки включения выключателя при отсутствии оперативного питания

нет

Межполюсное расстояние (мм)

280

Модель/исполнение

2

Обрамление

нет

Реле защиты от повторного включения

да

Способ заземления

Болт заземления

Способ соединения вторичных цепей

Клеммник

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 52565

Шунтовая катушка отключения

Нет

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Способ установки

стационарный

Характеристики ETIM

Категория ETIM

Разъединитель высокого напряжения

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

У3

Электротехнические характеристики

Вспомогательные (свободные) контакты

5з+5р

Количество полюсов

3

Максимальное рабочее напряжение (В)

40 500

Наличие привода

1

Напряжение моторного привода

AC230

Номинальное напряжение питания цепи управления Us (В)

230

Номинальное рабочее напряжение переменного тока Ue (В)

35 000

Номинальный продолжительный ток Iu (А)

2 500

Номинальный рабочий цикл

О-0,3с-ВО-180с-ВО

Номинальный ток In (А)

2 500

Предельная коммутационная способность переменного тока Icu (кА)

31,5

Расцепитель минимального напряжения (В)

Нет

Род тока питания цепи управления

AC/DC

Частота тока (Гц)

50
