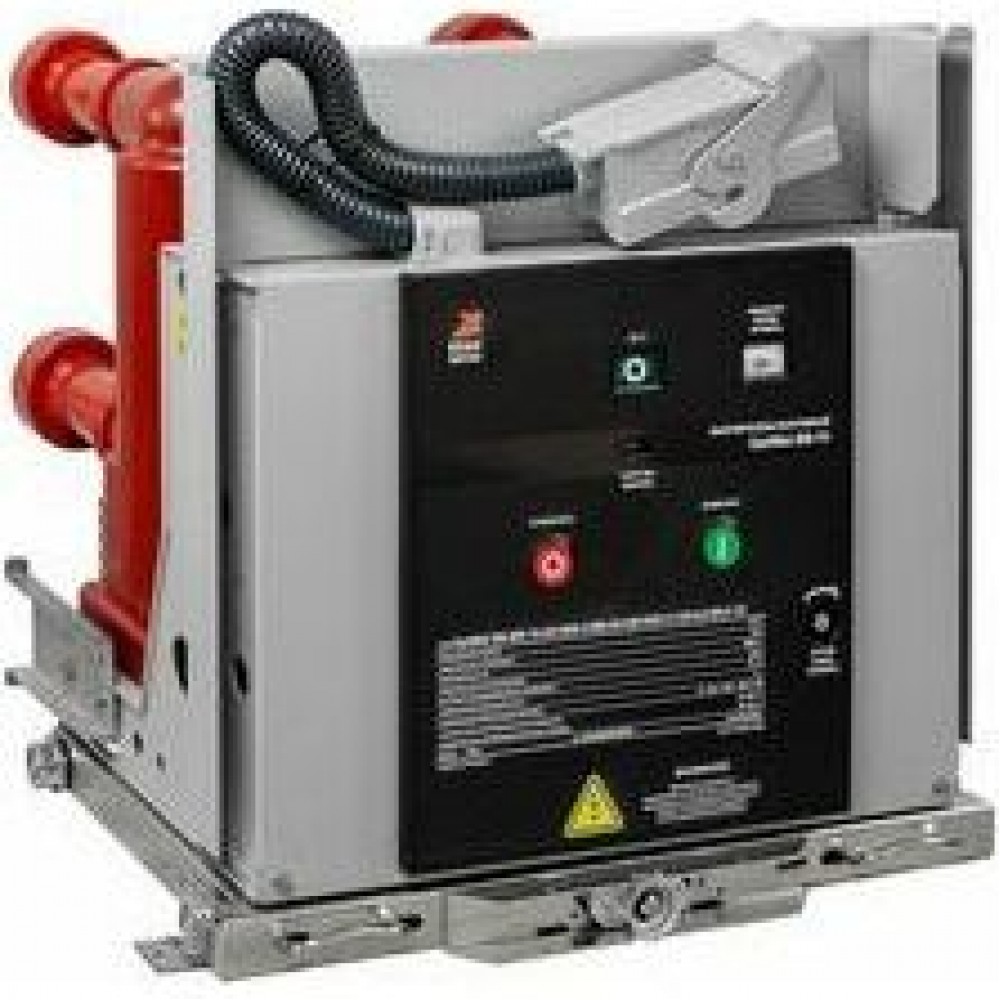

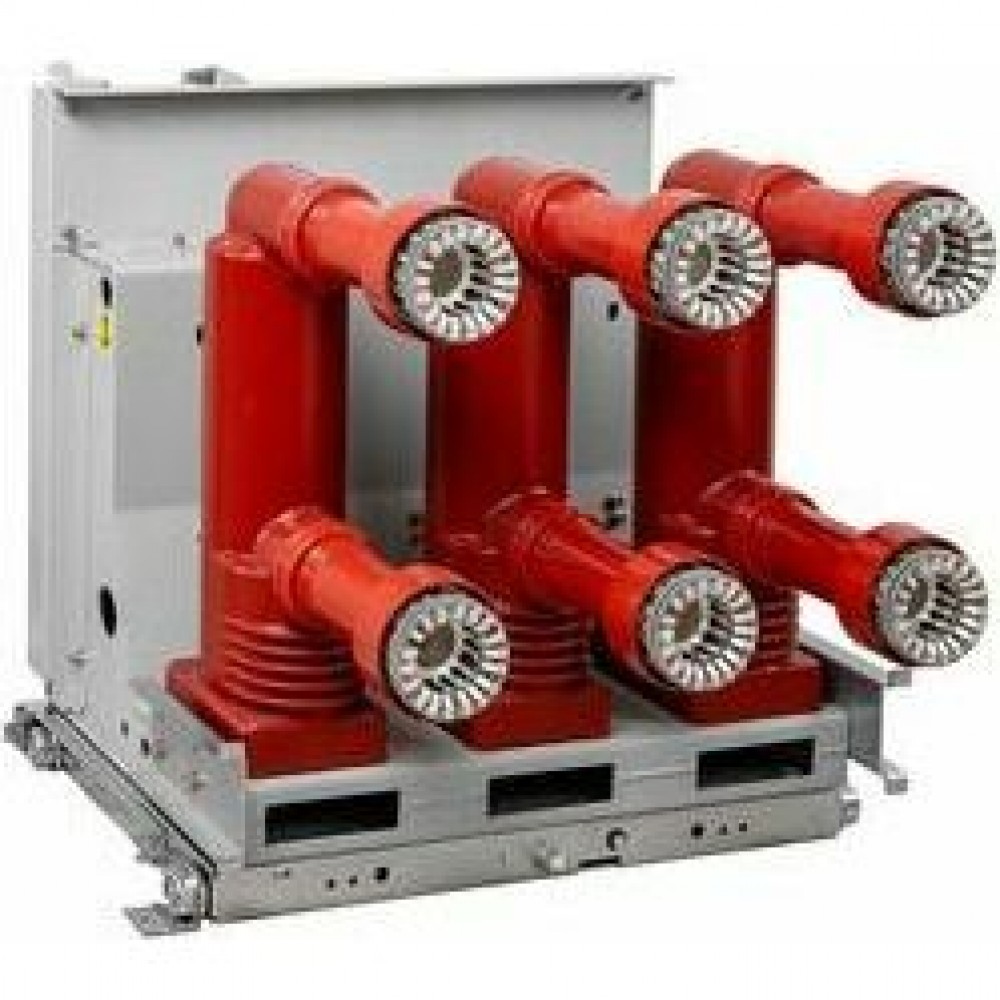

Выключатель вакуумный OptiMat BB-MD-10-40/630-2-MM-20-2111000-1-1-CN0,5S-S-0 У3

Габариты и материалы

Габариты изделия Высота (мм)

638

Габариты изделия Глубина (мм)

654

Габариты изделия Ширина (мм)

680

Дополнительные особенности

Блокирующий электромагнит перемещения выкатного элемента

да

Вид привода

Пружинно-моторный

Катушка блокировки включения выключателя при отсутствии оперативного питания

нет

Межполюсное расстояние (мм)

210

Модель/исполнение

2

Обрамление

да

Реле защиты от повторного включения

да

Способ заземления

Скользящая шина

Способ соединения вторичных цепей

Соединитель

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 52565

Шунтовая катушка отключения

Нет

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Способ установки

выкатной - моторизированный

Характеристики ETIM

Категория ETIM

Разъединитель высокого напряжения

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

У3

Электротехнические характеристики

Вспомогательные (свободные) контакты

6з+6р

Количество полюсов

3

Максимальное рабочее напряжение (В)

12 000

Наличие привода

Да

Напряжение моторного привода

DC220

Номинальное напряжение питания цепи управления Us (В)

230/220

Номинальное рабочее напряжение переменного тока Ue (В)

10 000

Номинальный продолжительный ток Iu (А)

630

Номинальный рабочий цикл

О-0,3с-ВО-180с-ВО

Номинальный ток In (А)

630

Предельная коммутационная способность переменного тока Icu (кА)

40

Расцепитель минимального напряжения (В)

Нет

Род тока питания цепи управления

AC/DC

Частота тока (Гц)

50
