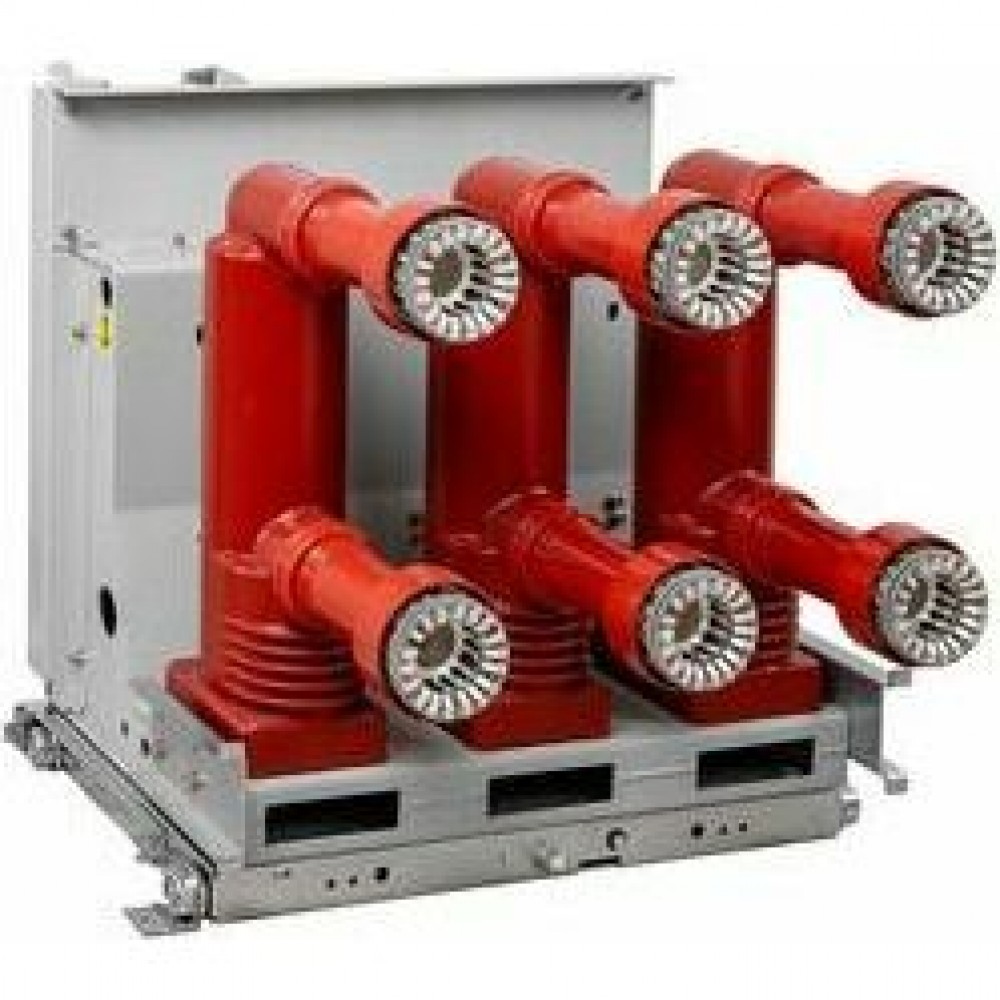

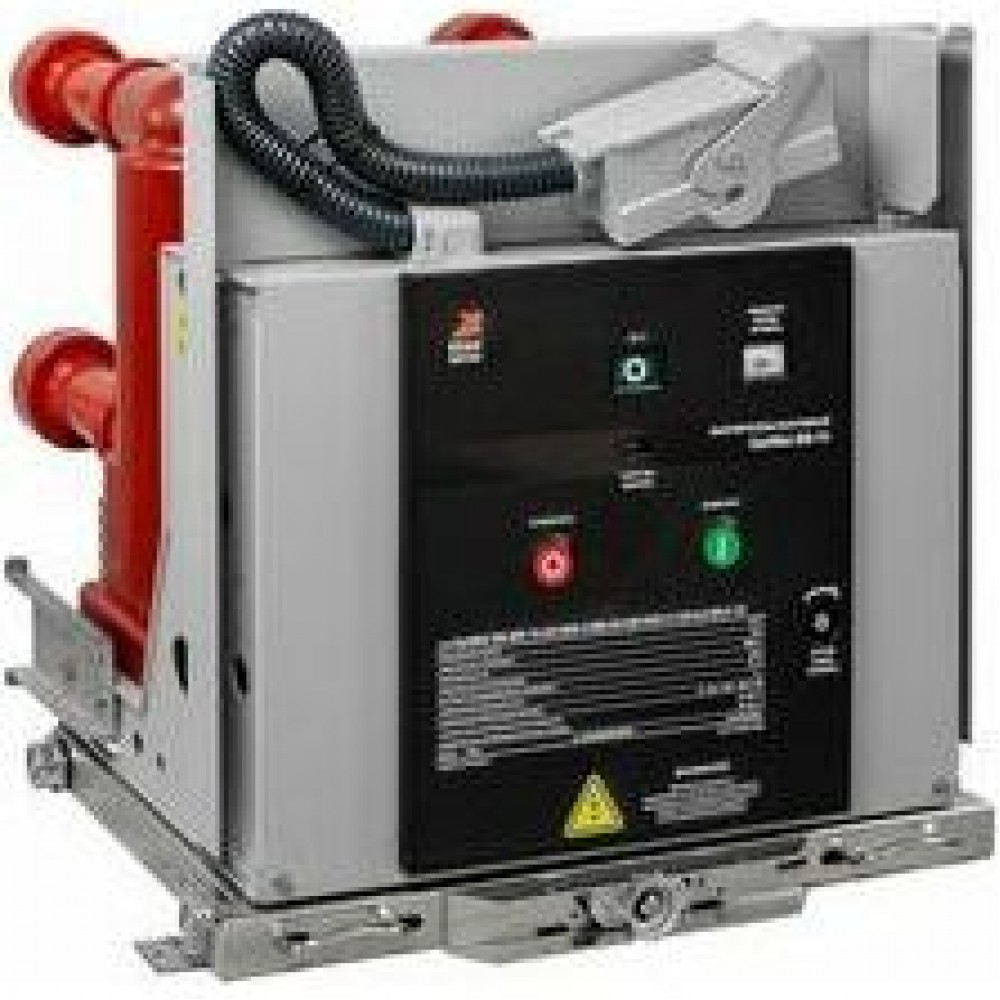

Выключатель вакуумный OptiMat BB-MD-10-40/2000-2-MM-20-1110001-2-0-CN0,5S-S-0 У3

Габариты и материалы

Габариты изделия Высота (мм)

703

Габариты изделия Глубина (мм)

624

Габариты изделия Ширина (мм)

680

Дополнительные особенности

Вид привода

Пружинно-моторный

Катушка блокировки включения выключателя при отсутствии оперативного питания

да

Межполюсное расстояние (мм)

210

Модель/исполнение

2

Обрамление

нет

Реле защиты от повторного включения

нет

Способ заземления

Контактная ламель

Способ соединения вторичных цепей

Соединитель

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 52565

Шунтовая катушка отключения

Нет

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Способ установки

выкатной - моторизированный

Характеристики ETIM

Категория ETIM

Разъединитель высокого напряжения

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

У3

Электротехнические характеристики

Вспомогательные (свободные) контакты

6з+6р

Количество полюсов

3

Максимальное рабочее напряжение (В)

12 000

Наличие привода

Да

Напряжение моторного привода

AC230

Номинальное напряжение питания цепи управления Us (В)

230/220

Номинальное рабочее напряжение переменного тока Ue (В)

10 000

Номинальный продолжительный ток Iu (А)

2 000

Номинальный рабочий цикл

О-0,3с-ВО-180с-ВО

Номинальный ток In (А)

2 000

Предельная коммутационная способность переменного тока Icu (кА)

40

Расцепитель минимального напряжения (В)

Нет

Род тока питания цепи управления

AC/DC

Частота тока (Гц)

50
