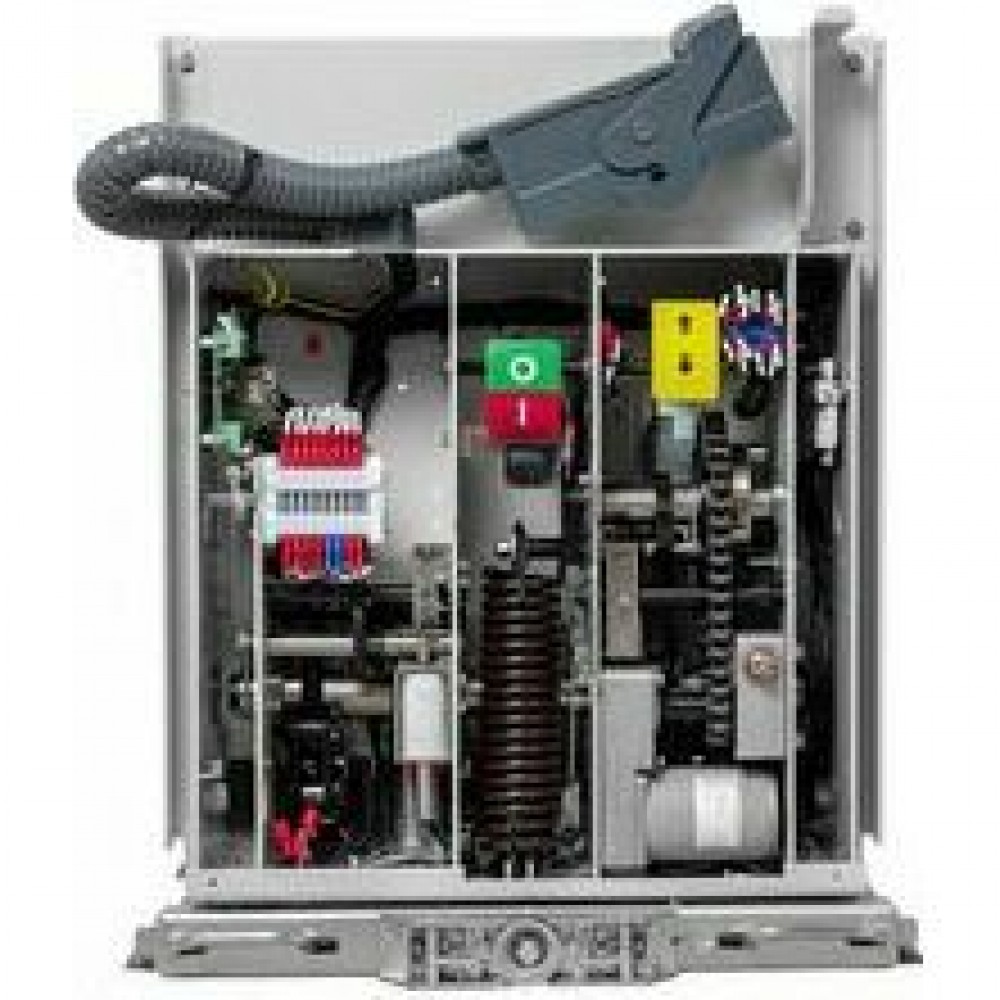

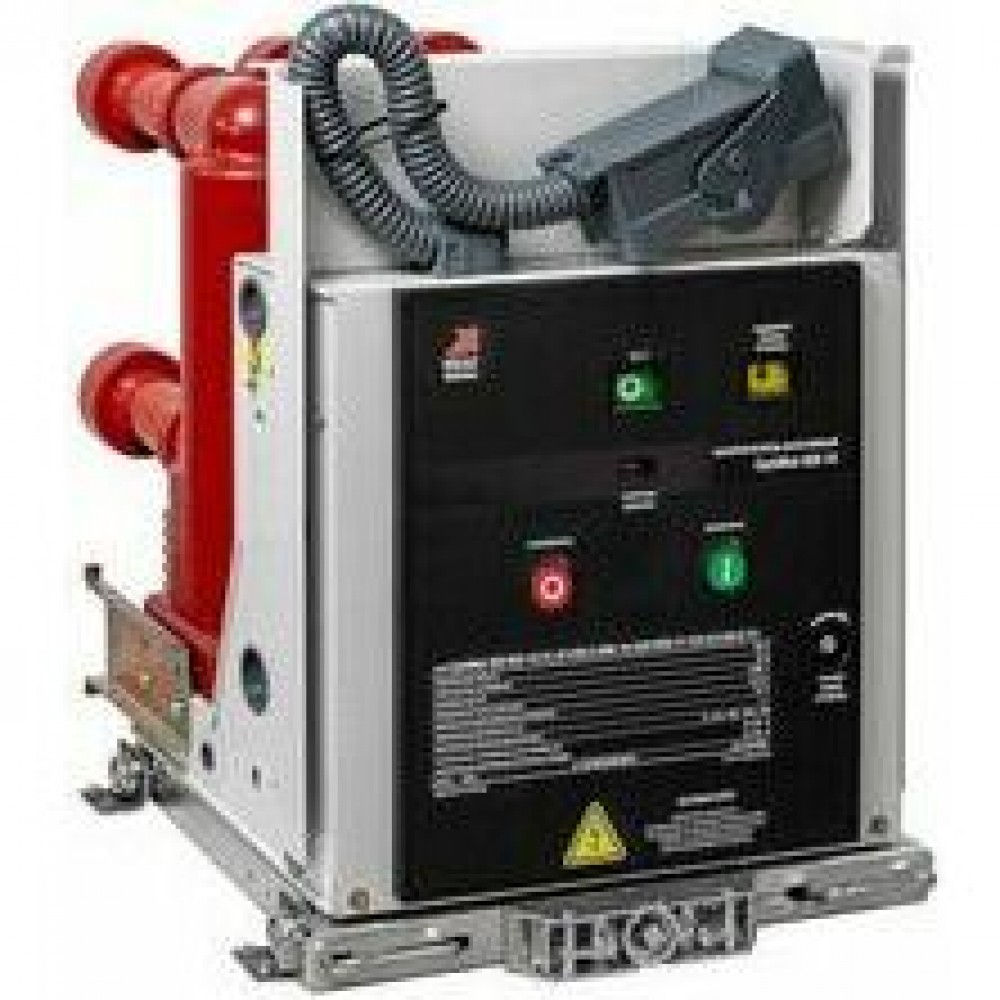

Выключатель вакуумный OptiMat BB-MD-10-31,5/1250-3-MB-11-1101000-1-1-CN0,5S-S-0 У3

Габариты и материалы

Габариты изделия Высота (мм)

647

Габариты изделия Глубина (мм)

599

Габариты изделия Ширина (мм)

531

Дополнительные особенности

Блокирующий электромагнит перемещения выкатного элемента

нет

Вид привода

Пружинно - моторный

Катушка блокировки включения выключателя при отсутствии оперативного питания

нет

Межполюсное расстояние (мм)

150

Модель/исполнение

3

Обрамление

да

Реле защиты от повторного включения

да

Способ заземления

Скользящая шина

Способ соединения вторичных цепей

Соединитель

Стандарт российский (ГОСТ, ТУ)

ГОСТ P 52565

Шунтовая катушка отключения

Нет

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Способ установки

выкатной

Характеристики ETIM

Категория ETIM

Разъединитель высокого напряжения

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

У3

Электротехнические характеристики

Вспомогательные (свободные) контакты

6з+6р

Количество полюсов

3

Максимальное рабочее напряжение (В)

12 000

Наличие привода

Да

Напряжение моторного привода

220AC

Номинальное напряжение питания цепи управления Us (В)

AC230/DC220

Номинальное рабочее напряжение переменного тока Ue (В)

10 000

Номинальный продолжительный ток Iu (А)

1 250

Номинальный рабочий цикл

О-0,3с-ВО-180с-ВО

Номинальный ток In (А)

1 250

Предельная коммутационная способность переменного тока Icu (кА)

31,5

Расцепитель минимального напряжения (В)

Нет

Род тока питания цепи управления

AC/DC

Частота тока (Гц)

50
