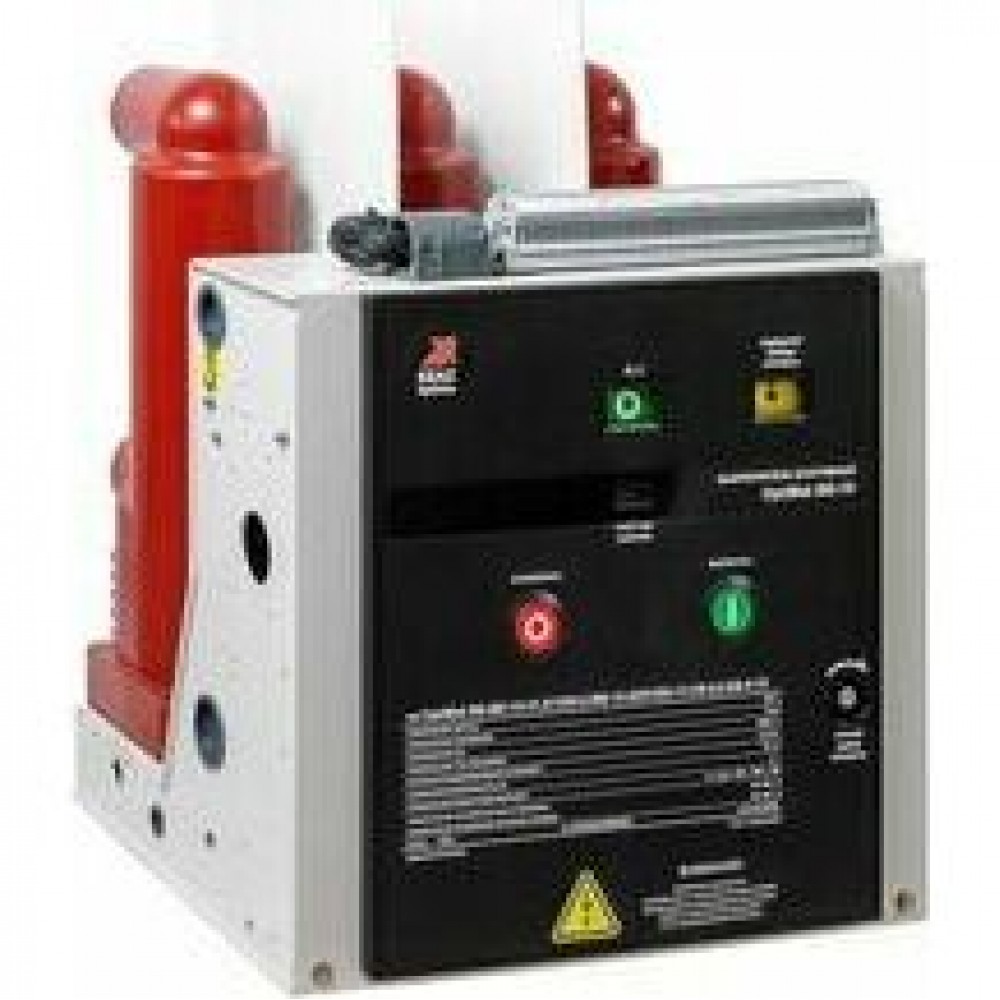

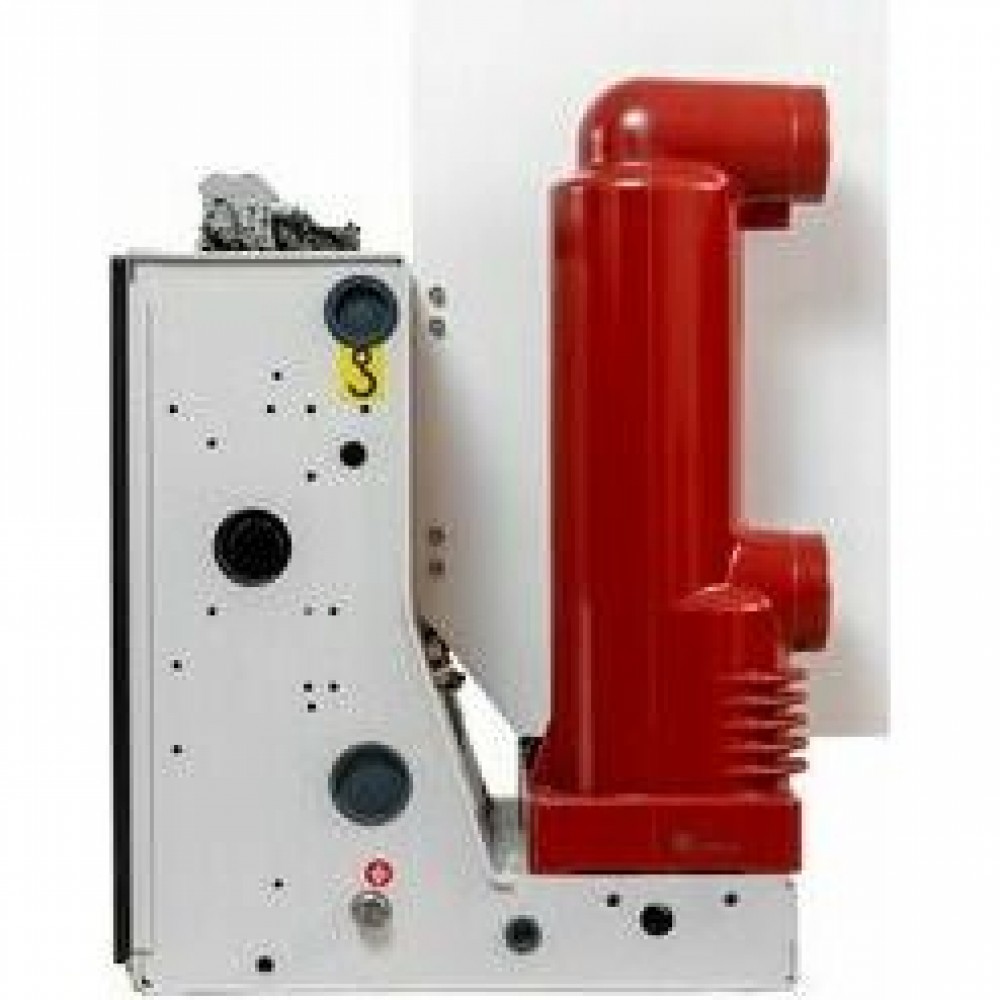

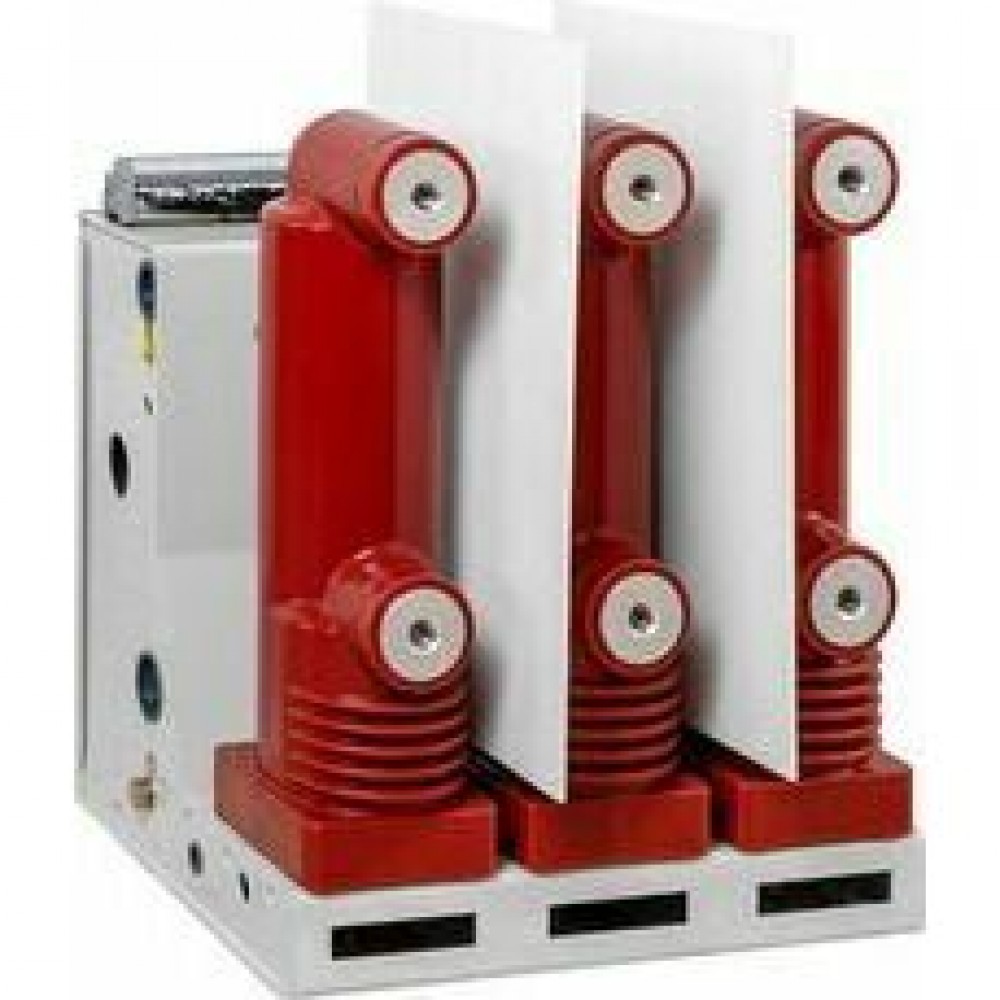

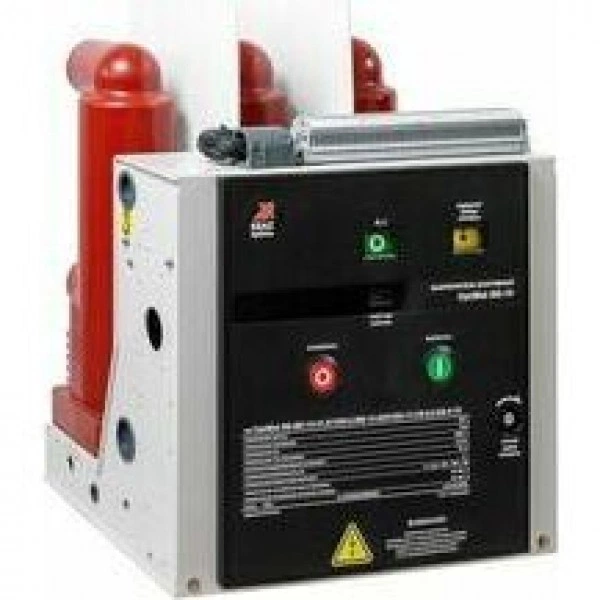

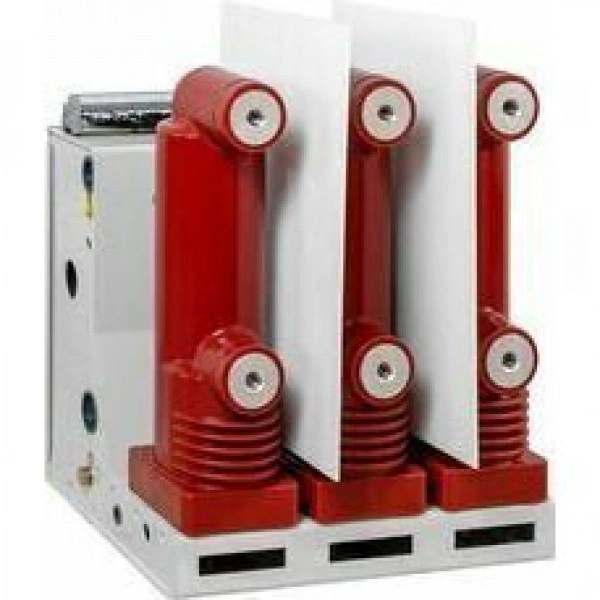

Выключатель вакуумный OptiMat BB-MD-10-20/630-2-FX-10-1101000-3-0-TM0S-S-0 У3

Габариты и материалы

Габариты изделия Высота (мм)

590

Габариты изделия Глубина (мм)

463

Габариты изделия Ширина (мм)

490

Дополнительные особенности

Блокирующий электромагнит перемещения выкатного элемента

нет

Вид привода

Пружинно-моторный

Катушка блокировки включения выключателя при отсутствии оперативного питания

нет

Межполюсное расстояние (мм)

150

Модель/исполнение

2

Обрамление

нет

Реле защиты от повторного включения

да

Способ заземления

Болт заземления

Способ соединения вторичных цепей

Клеммник

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 52565

Шунтовая катушка отключения

Нет

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Способ установки

стационарный

Характеристики ETIM

Категория ETIM

Разъединитель высокого напряжения

Эксплуатационные характеристики

Климатическое исполнение и категория размещения

У3

Электротехнические характеристики

Вспомогательные (свободные) контакты

6з+6р

Количество полюсов

3

Максимальное рабочее напряжение (В)

12 000

Наличие привода

Да

Напряжение моторного привода

AC230

Номинальное напряжение питания цепи управления Us (В)

230

Номинальное рабочее напряжение переменного тока Ue (В)

10 000

Номинальный продолжительный ток Iu (А)

630

Номинальный рабочий цикл

О-0,3с-ВО-180с-ВО

Номинальный ток In (А)

630

Предельная коммутационная способность переменного тока Icu (кА)

20

Расцепитель минимального напряжения (В)

Нет

Род тока питания цепи управления

AC/DC

Частота тока (Гц)

50
