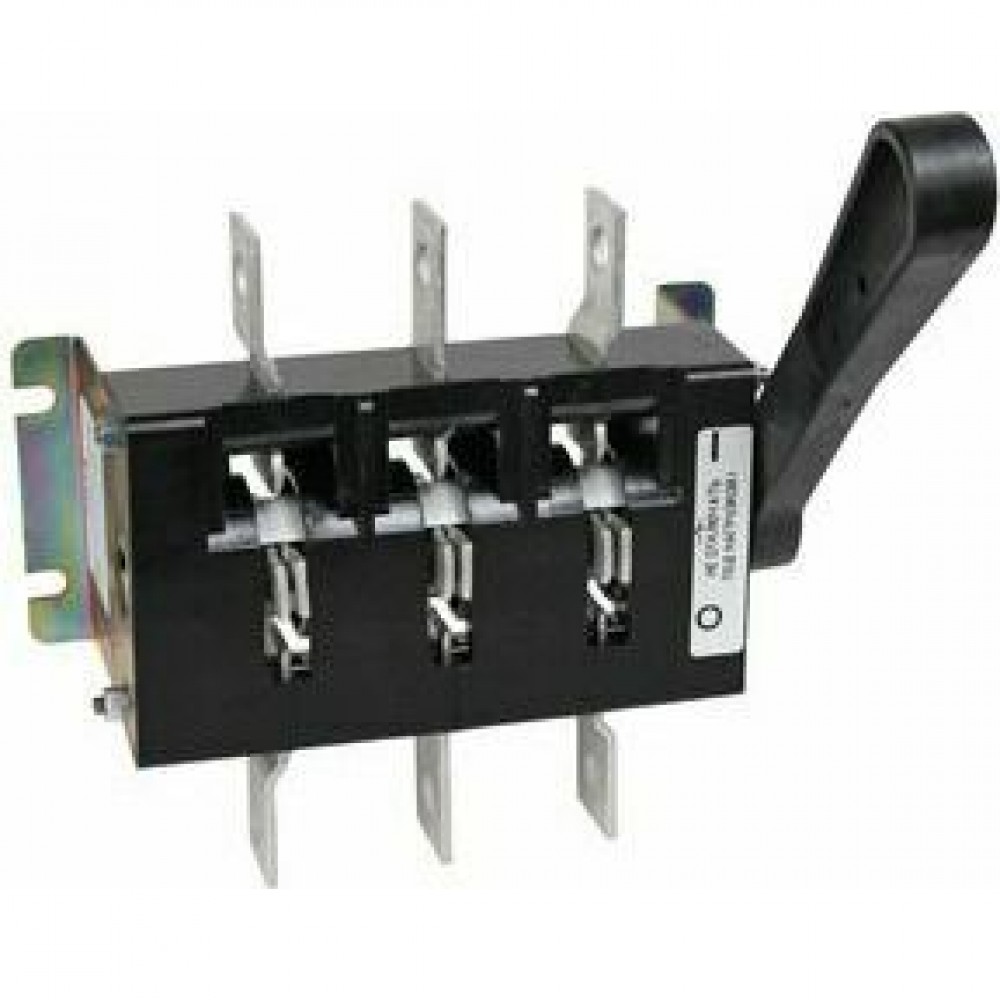

Выключатель-разъединитель ВР32-35Ф-В30250-250А-УХЛ3-КЭАЗ

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 110216

Все товары КЭАЗ

Выключатель-разъединитель ВР32-35Ф-В30250-250А-УХЛ3-КЭАЗ

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Выключатель-разъединитель 3 полюсный на номинальный ток 250 А, в котором установлена съемная рукоятка.

Основные характеристики

Классификация

Категория ETIM: Выключатель-разъединитель нагрузки (EC000216)
Тип изделия: Выключатель-разъединитель

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 250
Частота тока (Гц): 50/60
Род тока: AC/DC
Номинальное рабочее напряжение переменного тока Ue (В): 380
Номинальное рабочее напряжение постоянного тока Ue (В): 220
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 8
Номинальный условный ток короткого замыкания Iq (кА): 14
Число направлений коммутации: 1
Номинальное напряжение изоляции Ui (В): 660
Условный тепловой ток на открытом воздухе Ith (A): 250
Условный тепловой ток в оболочке Ithe (A): 200

Монтажные характеристики

Способ крепления (монтажа): винт
Макс. сечение присоединяемых проводов (мм²): 150
Способ установки: стационарный с креплением на панели
Расположение плоскости присоединения внешних проводников: перпендикулярно
Расположение рукоятки ручного привода: правое

Эксплуатационные характеристики

Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ 3424-063-05758109-2012
Тип элемента управления: рычажковый (перекидной рычаг)
Дополнительное оборудование: нет
Подходит для монтажа в горизонтальной плоскости: да
Пригоден в качестве предохранительного выключателя: да
Вид рукоятки: боковая смещенная
Исполнение рукоятки: съемная
Подходит для фронтального монтажа: да
Моторный привод встроенный: нет
Моторный привод (дополнительно): нет
Пригоден в качестве устройства аварийной остановки: да
Пригоден в качестве сервисного выключателя: да
Компактная версия выключателя-разъединителя: нет
Подходит для установки в распределительный щит: да
Подходит для промежуточного монтажа: нет
Взаимоблокирующий (-ая): нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536508008

Вес, кг:

1 шт 1,79

Объем, м.куб:

1 шт 0,0049815

Габариты упаковки (содержит 1 шт):

Ширина (мм) 180

Высота (мм) 135

Глубина (мм) 205

Штрих-код EAN13:

1 шт 4600572105651

Документация

Техническая информация

Каталог Выключатели-разъединители ВР32

Руководства

Руководство по эксплуатации выключателей-разъединителей серии ВР32 изм.2

Референции (отзывы)

Референция Фаворит-Электро

Сертификаты

Сертификат ТР ТС - ВР32

Патенты

Патент 63047 - ВР32

3D-модели

3D-модель ВР32-35Ф ГЖИК.6425237-03 (В30250-250А)

Чертежи

Чертеж ВР32-35Ф ГЖИК.6425237-03 (В30250-250А)

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

База данных для EPLAN Electric ВР32

Дополнительные особенности

Взаимоблокирующий (-ая): нет
Вид рукоятки: боковая смещенная
Дополнительное оборудование: нет
Исполнение рукоятки: съемная
Компактная версия выключателя-разъединителя: нет
Моторный привод (дополнительно): нет
Моторный привод встроенный: нет
Подходит для монтажа в горизонтальной плоскости: да

Подходит для промежуточного монтажа: нет
Подходит для установки в распределительный щит: да
Подходит для фронтального монтажа: да
Пригоден в качестве предохранительного выключателя: да
Пригоден в качестве сервисного выключателя: да
Пригоден в качестве устройства аварийной остановки: да
Стандарт российский (ГОСТ, ТУ): ТУ 3424-036-05758109-2006
Тип элемента управления: рычажковый (перекидной рычаг)

Классификация

Категория ETIM: Выключатель-разъединитель нагрузки (EC000216)
Тип изделия: Выключатель-разъединитель

Тип приёмки: ОТК

Монтажные характеристики

Макс. сечение присоединяемых проводов (мм²): 150
Расположение плоскости присоединения внешних проводников: перпендикулярно
Расположение рукоятки ручного привода: правое

Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели

Характеристики ETIM

Категория ETIM: Выключатель-разъединитель нагрузки

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ: да
Гарантийный срок эксплуатации (лет): 3
Группа условий эксплуатации: М4
Диапазон рабочих температур (˚С): от -60°С до +40°С

Категория применения IEC и номинальный ток: 250A AC-20B, 250A DC-20B
Климатическое исполнение и категория размещения: УХЛ3
Механическая износостойкость (циклов "ВО"): 25 000
Степень защиты (IP): IP00

Электротехнические характеристики

Количество полюсов: 3
Номинальное напряжение изоляции Ui (В): 660
Номинальное рабочее напряжение переменного тока Ue (В): 380
Номинальное рабочее напряжение постоянного тока Ue (В): 220
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 8
Номинальный ток In (А): 250

Номинальный условный ток короткого замыкания Iq (кА): 14
Род тока: AC/DC
Условный тепловой ток в оболочке Ithe (A): 200
Условный тепловой ток на открытом воздухе Ith (A): 250
Частота тока (Гц): 50/60
Число направлений коммутации: 1
