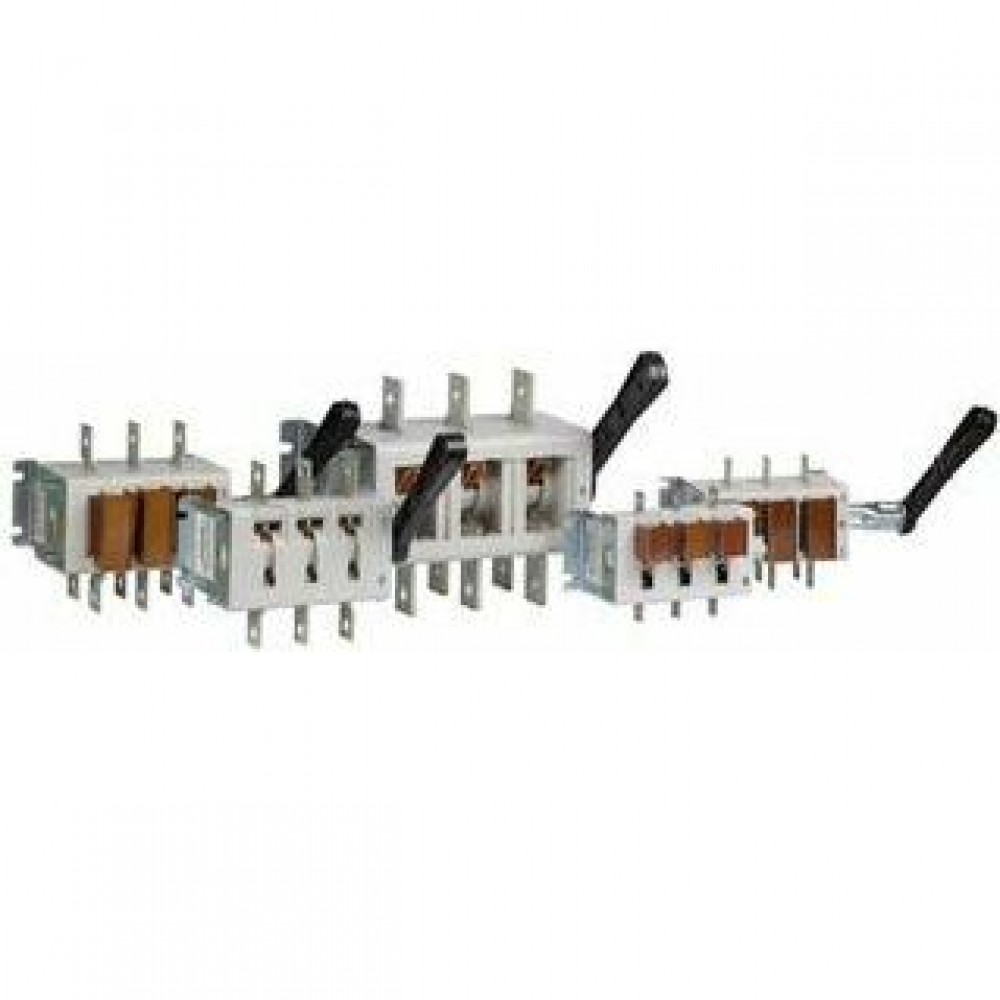

Выключатель-разъединитель ВР32-35-В21250-250А-Т3-КЭАЗ

Дополнительные особенности

Взаимоблокирующий (-ая)

нет

Вид рукоятки

боковая смещенная

Дополнительное оборудование

дугогас. Камеры

Компактная версия выключателя-разъединителя

нет

Моторный привод (дополнительно)

нет

Моторный привод встроенный

нет

Подходит для монтажа в горизонтальной плоскости

да

Подходит для промежуточного монтажа

нет

Подходит для установки в распределительный щит

да

Подходит для фронтального монтажа

да

Пригоден в качестве предохранительного выключателя

да

Пригоден в качестве сервисного выключателя

да

Пригоден в качестве устройства аварийной остановки

да

Стандарт российский (ГОСТ, ТУ)

ТУ3424-036-05758109-2006

Тип элемента управления

рычажковый (перекидной рычаг)

Классификация

Тип изделия

Выключатель-разъединитель

Тип приёмки

ОТК

Монтажные характеристики

Макс. сечение присоединяемых проводов (мм²)

120

Расположение плоскости присоединения внешних проводников

перпендикулярно

Расположение рукоятки ручного привода

правое

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Выключатель-разъединитель нагрузки

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

3

Группа условий эксплуатации

М4

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения IEC и номинальный ток

250 AC-21B 250 AC-22B, 250 DC-20B, 250 DC-20B, 250 DC-21B, 250 DC-22B

Климатическое исполнение и категория размещения

Т3

Механическая износостойкость (циклов "ВО")

25 000

Степень защиты (IP)

IP00

Электротехнические характеристики

Вспомогательные (свободные) контакты

нет

Количество полюсов

2

Номинальное напряжение изоляции Ui (В)

660

Номинальное рабочее напряжение переменного тока Ue (В)

660

Номинальное рабочее напряжение постоянного тока Ue (В)

440

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

8

Номинальный ток In (А)

250

Номинальный условный ток короткого замыкания Iq (кА)

14

Род тока

AC/DC

Условный тепловой ток в оболочке Ithe (A)

200

Условный тепловой ток на открытом воздухе Ith (A)

250

Частота тока (Гц)

50/60

Число направлений коммутации

1
