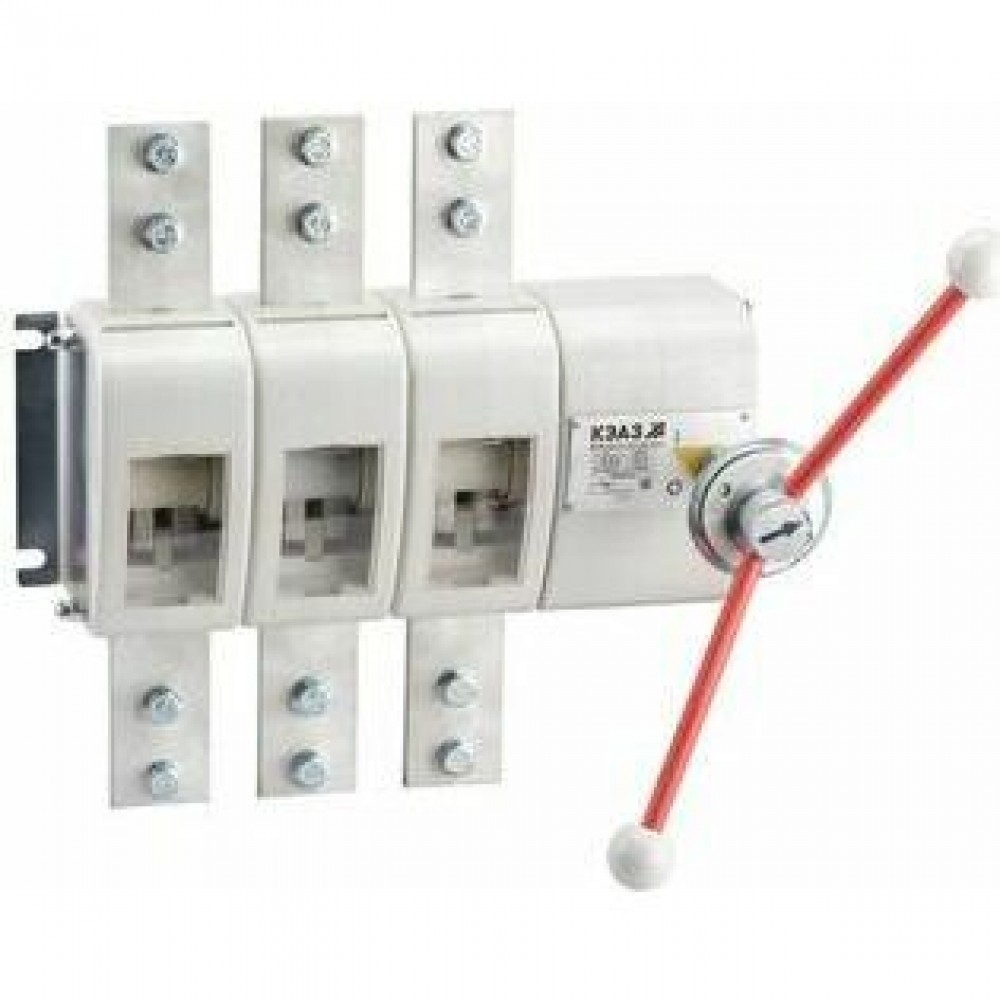

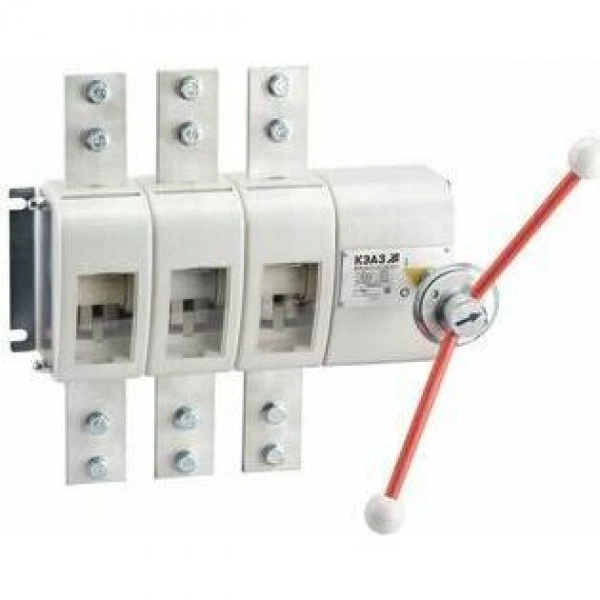

Выключатель нагрузки ВНК-43-31130-1600А-Л-IP32-УХЛ3-КЭАЗ

Дополнительные особенности

Вид рукоятки

передняя

Исполнение рукоятки

несъемная

Комплектное устройство в корпусе

да

Модель/исполнение

Выключатель ВКЛ/ОТКЛ

Подходит для монтажа в горизонтальной плоскости

да

Подходит для монтажа на передней стенке, 4 отверстия

да

Подходит для промежуточного монтажа

нет

Подходит для установки в распределительный щит

да

Стандарт российский (ГОСТ, ТУ)

ТУ3424-063-05758109-2012

Тип элемента управления

прочее

Классификация

Категория ETIM

Выключатель-разъединитель нагрузки (EC000216)

Тип изделия

Выключатель-разъединитель

Монтажные характеристики

Макс. сечение присоединяемых медных шин (мм)

2(5х80)

Присоединение внешних проводников

переднее

Расположение плоскости присоединения внешних проводников

параллельно

Расположение рукоятки ручного привода

левое

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Выключатель-разъединитель нагрузки

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет)

3

Группа условий эксплуатации

М4, М25, М29

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения IEC и номинальный ток

AC-21 B, AC-22 B, AC-23 B, DC-21 B, DC-22 B, 1600A

Механическая износостойкость (циклов "ВО")

6 000

Степень защиты (IP)

IP32

Электротехнические характеристики

Вспомогательные (свободные) контакты

нет

Количество полюсов

3

Номинальное напряжение изоляции Ui (В)

1 000

Номинальное рабочее напряжение переменного тока Ue (В)

660

Номинальное рабочее напряжение постоянного тока Ue (В)

440

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

50

Номинальный ток In (А)

1 600

Номинальный условный ток короткого замыкания Iq (кА)

105

Род тока

AC/DC

Частота тока (Гц)

50/60

Число направлений коммутации

1
