Артикул: 120144

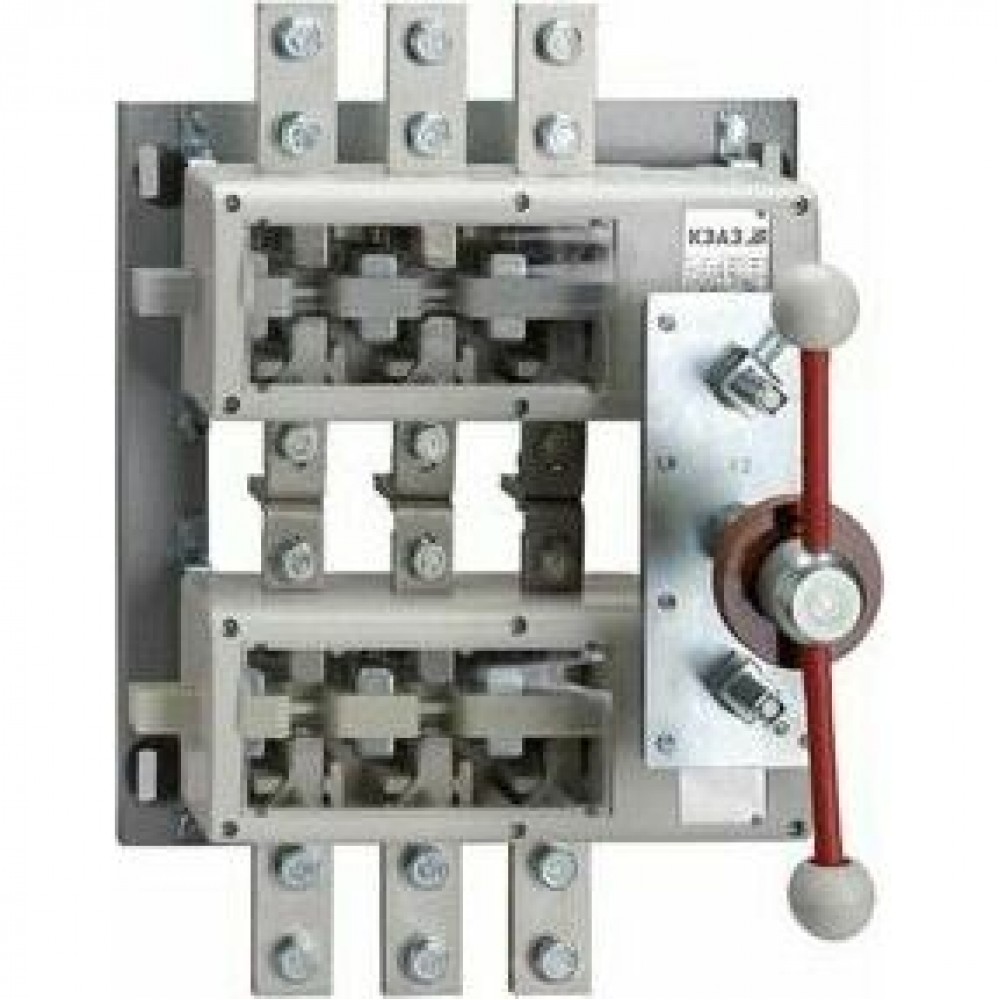

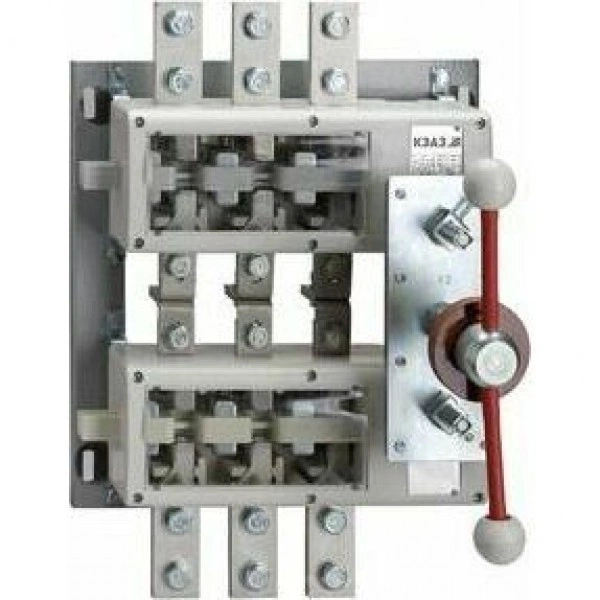

Выключатель нагрузки ВНК-39-71130-630А-IP32-УХЛ3-КЭАЗ
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Описание товара
Выключатель нагрузки 3 полюсный на номинальный ток 630 А с правым расположением рукоятки ручного привода с максимальным сечением присоединяемых медных шин - 2(4х50) мм.
Основные характеристики
Классификация- Категория ETIM: Выключатель-разъединитель нагрузки (EC000216)
- Тип изделия: Выключатель-разъединитель
- Количество полюсов: 3
- Номинальный ток In (А): 630
- Частота тока (Гц): 50
- Род тока: AC/DC
- Номинальное рабочее напряжение переменного тока Ue (В): 660
- Номинальное рабочее напряжение постоянного тока Ue (В): 440
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 15
- Номинальный условный ток короткого замыкания Iq (кА): 30
- Число направлений коммутации: 2
- Номинальное напряжение изоляции Ui (В): 1 000
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 2х240
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 2(4х50)
- Расположение плоскости присоединения внешних проводников: параллельно
- Расположение рукоятки ручного привода: правое
- Тип подключения: винтовое соединение
- Степень защиты (IP): IP32
- Климатическое исполнение и категория размещения: УХЛ3
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Гарантийный срок эксплуатации (лет): 3
- Стандарт российский (ГОСТ, ТУ): ТУ3424-014-05755766-2004
- Тип элемента управления: рычажковый (перекидной рычаг)
- Подходит для монтажа в горизонтальной плоскости: да
- Вид рукоятки: передняя
- Исполнение рукоятки: несъемная
- Модель/исполнение: Выключатель ВКЛ/ОТКЛ
- Подходит для установки в распределительный щит: да
- Подходит для промежуточного монтажа: нет
- Подходит для монтажа на передней стенке, 4 отверстия: да
- Комплектное устройство в корпусе: да
Дополнительные характеристики
Единица измерения 1 шт
Упаковочная норма 1 шт
Код ТН ВЭД 8536508008
Вес, кг:
1 шт 14,19
Объем, м.куб:
1 шт 0,020535
Габариты упаковки (содержит 1 шт):
Ширина (мм) 370
Высота (мм) 150
Глубина (мм) 370
Штрих-код EAN13:
1 шт 4600572164016
Документация
Техническая информация
Каталог "Выключатели-разъединители серии ВНК"
Руководства
Руководство по эксплуатации выключателей-разъединителей серии ВНК
Референции (отзывы)
Сертификаты
СС ТР ТС 004 ВНК, РЕ19, Р, П, РП
3D-модели
Выключатель нагрузки ВНК-39-71130-630А-IP32-УХЛ3-КЭАЗ
Чертежи
Выключатель нагрузки ВНК-39-71130-630А-IP32-УХЛ3-КЭАЗ
Прочее
Технические характеристики 120144
Дополнительные особенности
- Вид рукоятки
- передняя
- Исполнение рукоятки
- несъемная
- Комплектное устройство в корпусе
- да
- Модель/исполнение
- Выключатель ВКЛ/ОТКЛ
- Подходит для монтажа в горизонтальной плоскости
- да
- Подходит для монтажа на передней стенке, 4 отверстия
- да
- Подходит для промежуточного монтажа
- нет
- Подходит для установки в распределительный щит
- да
- Стандарт российский (ГОСТ, ТУ)
- ТУ3424-063-05758109-2012
- Тип элемента управления
- прочее
Классификация
- Категория ETIM
- Выключатель-разъединитель нагрузки (EC000216)
- Тип изделия
- Выключатель-разъединитель
- Тип приёмки
- ОТК
Монтажные характеристики
- Макс. сечение присоединяемых медных шин (мм)
- 2(4х50)
- Макс. сечение присоединяемых проводов (мм²)
- 2х240
- Присоединение внешних проводников
- переднее
- Расположение плоскости присоединения внешних проводников
- параллельно
- Расположение рукоятки ручного привода
- правое
- Способ крепления (монтажа)
- винт
- Способ установки
- стационарный с креплением на панели
- Тип подключения
- Винтовое соединение
Характеристики ETIM
- Категория ETIM
- Выключатель-разъединитель нагрузки
Эксплуатационные характеристики
- Гарантийный срок эксплуатации (лет)
- 3
- Группа условий эксплуатации
- М4, М25, М29
- Диапазон рабочих температур (˚С)
- от -60°С до +40°С
- Категория применения IEC и номинальный ток
- AC-21 B, AC-22 B, AC-23 B, DC-21 B, DC-22 B, DC-23 B, 630A
- Климатическое исполнение и категория размещения
- УХЛ3
- Механическая износостойкость (циклов "ВО")
- 6 300
- Степень защиты (IP)
- IP32
Электротехнические характеристики
- Вспомогательные (свободные) контакты
- нет
- Количество полюсов
- 3
- Номинальное напряжение изоляции Ui (В)
- 1 000
- Номинальное рабочее напряжение переменного тока Ue (В)
- 660
- Номинальное рабочее напряжение постоянного тока Ue (В)
- 440
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)
- 15
- Номинальный ток In (А)
- 630
- Номинальный условный ток короткого замыкания Iq (кА)
- 30
- Род тока
- AC/DC
- Частота тока (Гц)
- 50/60
- Число направлений коммутации
- 2
