Выключатель нагрузки ВНК-37-31131-400А-IP32-УХЛ3-КЭАЗ

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 120135

Все товары КЭАЗ

Выключатель нагрузки ВНК-37-31131-400А-IP32-УХЛ3-КЭАЗ

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

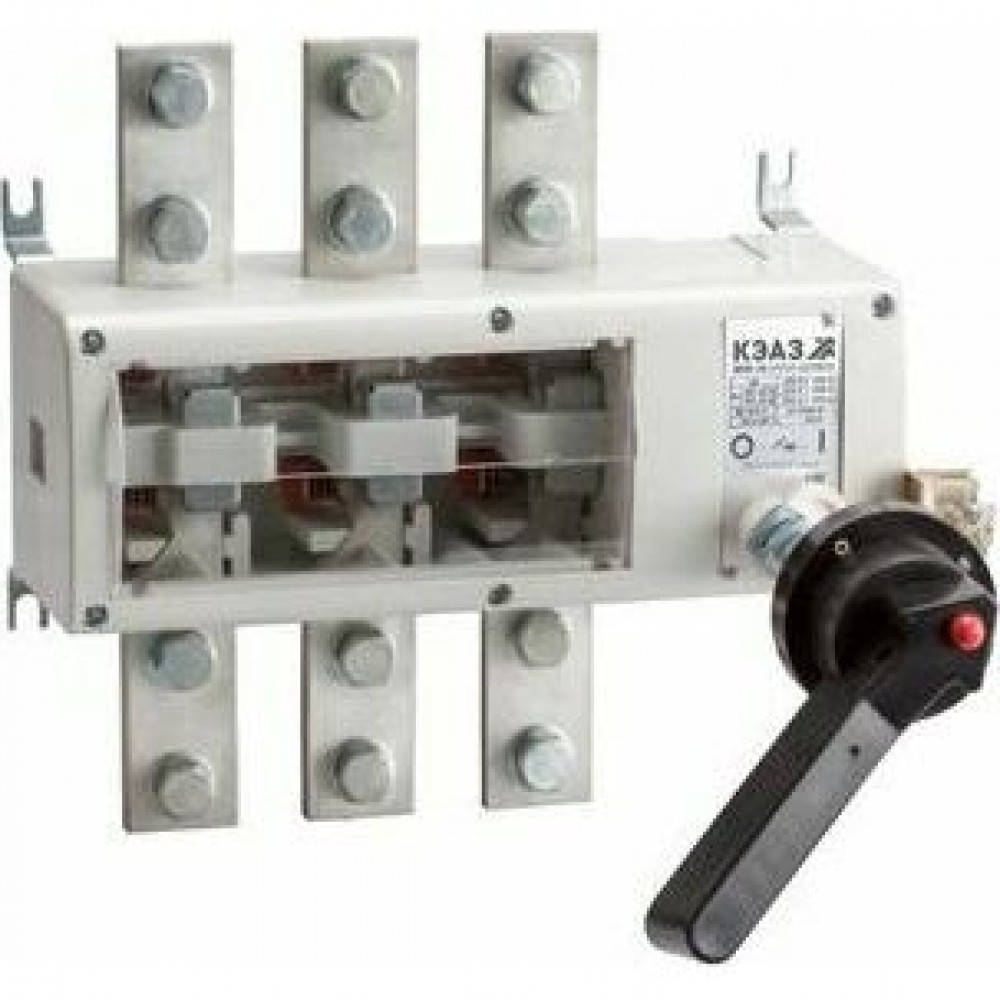

Выключатель нагрузки 3 полюсный на номинальный ток 400 А с правым расположением рукоятки ручного привода с максимальным сечением присоединяемых медных шин - 2(5х30) мм.

Основные характеристики

Классификация

Категория ETIM: Выключатель-разъединитель нагрузки (EC000216)
Тип изделия: Выключатель-разъединитель

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 400
Частота тока (Гц): 50
Род тока: AC/DC
Номинальное рабочее напряжение переменного тока Ue (В): 660
Номинальное рабочее напряжение постоянного тока Ue (В): 440
Вспомогательные (свободные) контакты: 1з+1р
Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 13
Номинальный условный ток короткого замыкания Iq (кА): 26
Число направлений коммутации: 1
Количество вспомогательных размыкающих контактов: 1
Количество вспомогательных замыкающих контактов: 1
Номинальное напряжение изоляции Ui (В): 1 000

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 240
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(5х30)
Расположение плоскости присоединения внешних проводников: параллельно
Расположение рукоятки ручного привода: правое
Тип подключения: винтовое соединение

Эксплуатационные характеристики

Степень защиты (IP): IP32
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ТУ3424-014-05755766-2004
Тип элемента управления: рычажковый (перекидной рычаг)
Подходит для монтажа в горизонтальной плоскости: да
Вид рукоятки: передняя
Исполнение рукоятки: несъемная
Модель/исполнение: Выключатель ВКЛ/ОТКЛ
Подходит для установки в распределительный щит: да
Подходит для промежуточного монтажа: нет
Подходит для монтажа на передней стенке, 4 отверстия: да
Комплектное устройство в корпусе: да

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536508008

Вес, кг:

1 шт 4,734

Объем, м.куб:

1 шт 0,01803488

Габариты упаковки (содержит 1 шт):

Ширина (мм) 345

Высота (мм) 205

Глубина (мм) 255

Штрих-код EAN13:

1 шт 4600572163934

Документация

Техническая информация

Каталог "Выключатели-разъединители серии ВНК"

Руководства

Руководство по эксплуатации выключателей-разъединителей серии ВНК

Референции (отзывы)

Референция ООО "Элтеко"

Сертификаты

СС ТР ТС 004 ВНК, РЕ19, Р, П, РП

3D-модели

Выключатель нагрузки ВНК-37-31131-400А-IP32-УХЛ3-КЭАЗ

Чертежи

Выключатель нагрузки ВНК-37-31131-400А-IP32-УХЛ3-КЭАЗ

Прочее

База данных для EPLAN Electric P8 ВНК

Дополнительные особенности

Вид рукоятки: передняя
Исполнение рукоятки: несъемная
Комплектное устройство в корпусе: да
Модель/исполнение: Выключатель ВКЛ/ОТКЛ
Подходит для монтажа в горизонтальной плоскости: да

Подходит для монтажа на передней стенке, 4 отверстия: да
Подходит для промежуточного монтажа: нет
Подходит для установки в распределительный щит: да
Стандарт российский (ГОСТ, ТУ): ТУ3424-063-05758109-2012
Тип элемента управления: прочее

Классификация

Категория ETIM: Выключатель-разъединитель нагрузки (EC000216)
Тип изделия: Выключатель-разъединитель

Тип приёмки: ОТК

Монтажные характеристики

Макс. сечение присоединяемых медных шин (мм): 2(5х30)
Макс. сечение присоединяемых проводов (мм²): 240
Присоединение внешних проводников: переднее
Расположение плоскости присоединения внешних проводников: параллельно

Расположение рукоятки ручного привода: правое
Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели
Тип подключения: Винтовое соединение

Характеристики ETIM

Категория ETIM: Выключатель-разъединитель нагрузки

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет): 3
Группа условий эксплуатации: М4, М25, М29
Диапазон рабочих температур (˚С): от -60°С до +40°С
Категория применения IEC и номинальный ток: AC-21 B, AC-22 B, AC-23 B, DC-21 B, DC-22 B, DC-23 B, 400A

Климатическое исполнение и категория размещения: УХЛ3
Механическая износостойкость (циклов "ВО"): 10 000
Степень защиты (IP): IP32

Электротехнические характеристики

Вспомогательные (свободные) контакты: 1з+1р
Количество вспомогательных замыкающих контактов: 1
Количество вспомогательных размыкающих контактов: 1
Количество полюсов: 3
Номинальное напряжение изоляции Ui (В): 1 000
Номинальное рабочее напряжение переменного тока Ue (В): 660
Номинальное рабочее напряжение постоянного тока Ue (В): 440

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 13
Номинальный ток In (А): 400
Номинальный условный ток короткого замыкания Iq (кА): 26
Род тока: AC/DC
Частота тока (Гц): 50/60
Число направлений коммутации: 1
