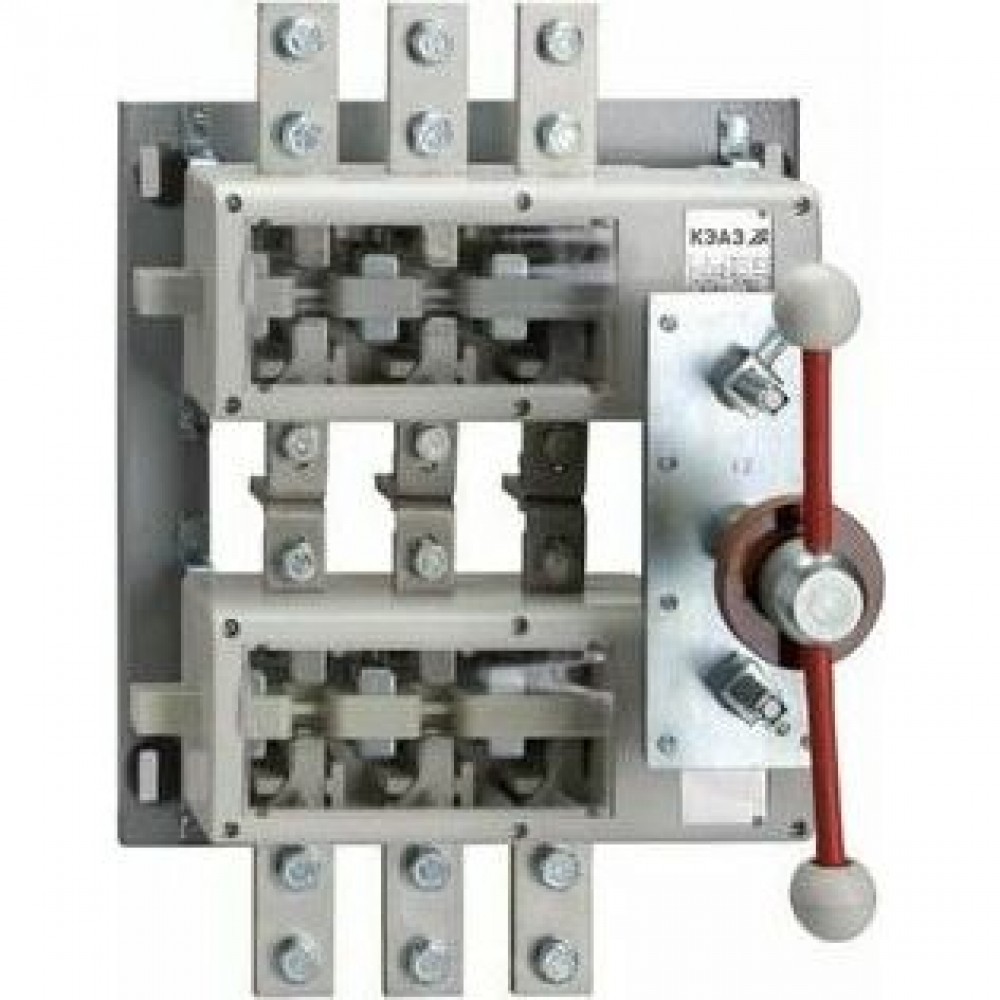

Выключатель нагрузки ВНК-35-71130N-250А-IP32-УХЛ3-КЭАЗ

Дополнительные особенности

Вид рукоятки

передняя

Исполнение рукоятки

несъемная

Комплектное устройство в корпусе

да

Модель/исполнение

Выключатель ВКЛ/ОТКЛ

Подходит для монтажа в горизонтальной плоскости

да

Подходит для монтажа на передней стенке, 4 отверстия

да

Подходит для промежуточного монтажа

нет

Подходит для установки в распределительный щит

да

Стандарт российский (ГОСТ, ТУ)

ТУ3424-014-05755766-2004

Тип элемента управления

рычажковый (перекидной рычаг)

Классификация

Категория ETIM

Выключатель-разъединитель нагрузки (EC000216)

Тип изделия

Выключатель-разъединитель

Тип приёмки

ОТК

Монтажные характеристики

Макс. сечение присоединяемых проводов (мм²)

120

Присоединение внешних проводников

переднее

Расположение плоскости присоединения внешних проводников

параллельно

Расположение рукоятки ручного привода

правое

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Выключатель-разъединитель нагрузки

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет)

3

Группа условий эксплуатации

М25, М29

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения IEC и номинальный ток

AC-23B. DC-23B

Климатическое исполнение и категория размещения

УХЛ3

Механическая износостойкость (циклов "ВО")

10 000

Степень защиты (IP)

IP32

Электротехнические характеристики

Количество полюсов

3

Номинальное напряжение изоляции Ui (В)

1 000

Номинальное рабочее напряжение переменного тока Ue (В)

660

Номинальное рабочее напряжение постоянного тока Ue (В)

440

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

13

Номинальный ток In (А)

250

Номинальный условный ток короткого замыкания Iq (кА)

26

Род тока

AC/DC

Частота тока (Гц)

50

Число направлений коммутации

2
