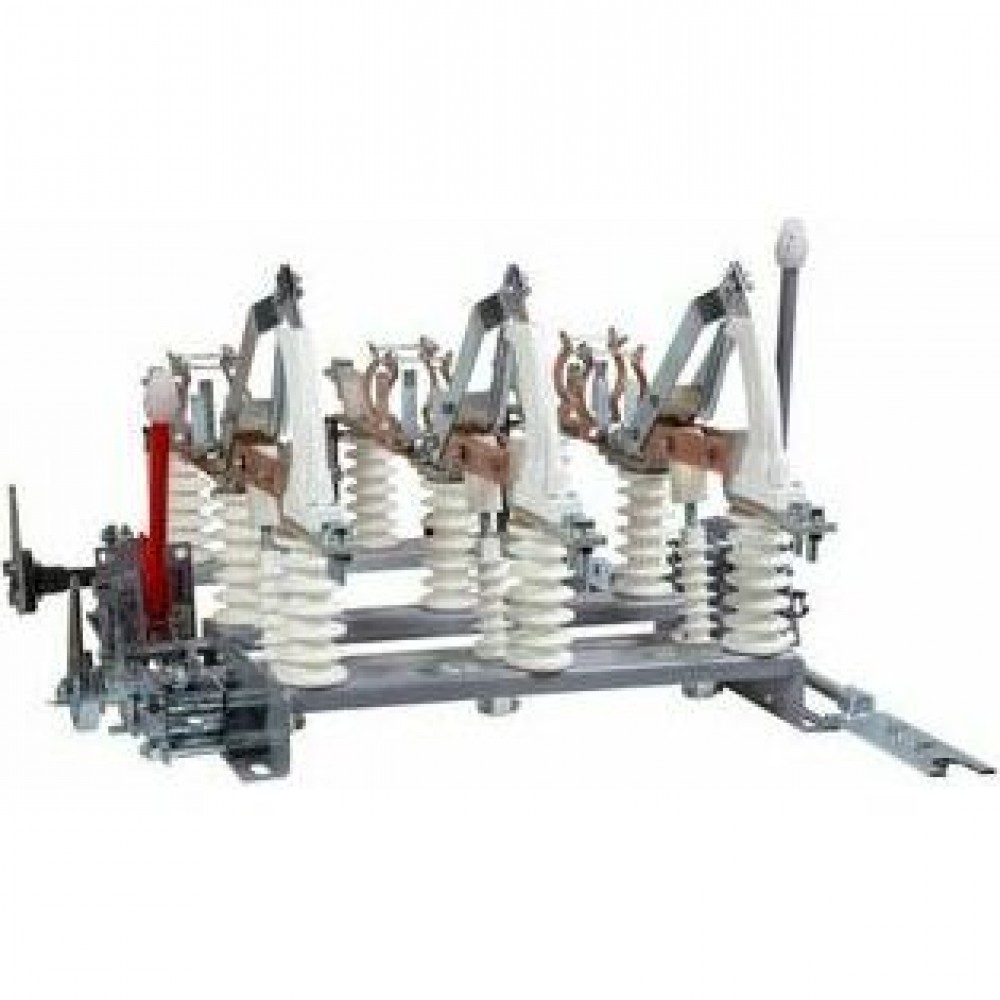

Выключатель нагрузки ВНА-10/630-Ппр-з-И2-У2-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

401

Габариты изделия Глубина (мм)

455

Габариты изделия Ширина (мм)

532

Дополнительные особенности

Количество коммутационных положений

1

Межполюсное расстояние (мм)

200

Наличие заземляющих ножей

да

Покрытие каркаса

Каркас окрашен

Стандарт российский (ГОСТ, ТУ)

ГОСТ 17717-79

Классификация

Категория ETIM

Разъединитель высокого напряжения (EC003509)

Тип изделия

Выключатель нагрузки

Тип приёмки

ОТК

Монтажные характеристики

Расположение рукоятки ручного привода

правое

Характеристики ETIM

Категория ETIM

Разъединитель высокого напряжения

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет)

5

Группа условий эксплуатации

М6

Диапазон рабочих температур (˚С)

от -45°С до +45°С

Климатическое исполнение и категория размещения

У2

Механическая износостойкость (циклов "ВО")

2 000

Степень защиты (IP)

IP00

Электротехнические характеристики

Выходной ток (A)

630

Количество полюсов

3

Максимальное рабочее напряжение (В)

12 000

Наличие привода

ПР-10

Номинальное рабочее напряжение переменного тока Ue (В)

10 000

Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА)

51

Номинальный ток In (А)

630

Род тока

AC
