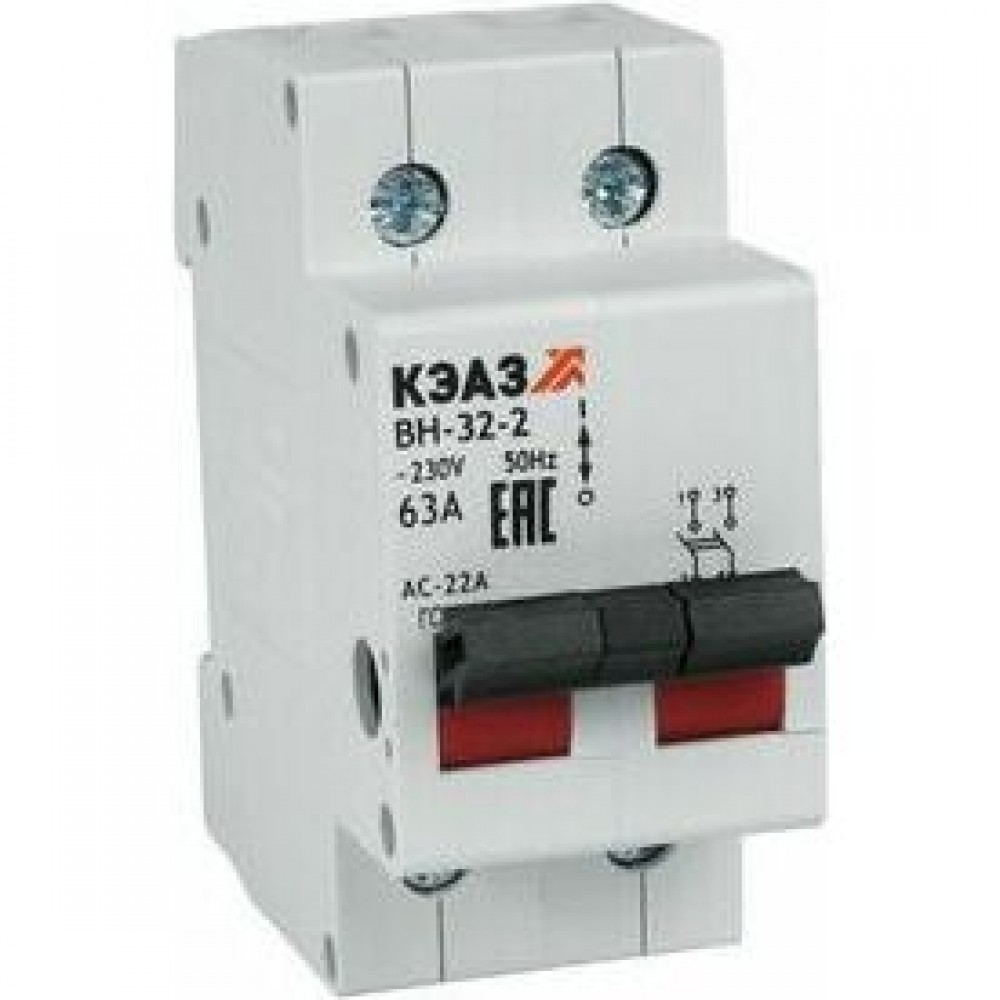

Выключатель нагрузки модульный ВН-32-2100-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

84

Габариты изделия Глубина (мм)

67

Габариты изделия Ширина (мм)

36

Дополнительные особенности

Дополнительное оборудование

Нет

Сегмент РЖД

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-3, ТУ3424-073-05758109-2013

Классификация

Категория ETIM

Главный выключатель распределительного щита (EC001545)

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

нет

Глубина монтажная (встраиваемая) (мм)

71

Макс. сечение присоединяемых проводов (мм²)

35

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

DIN-рейка

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Главный выключатель распределительного щита

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения IEC и номинальный ток

АС22А

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень загрязнения

3

Степень защиты (IP)

IP20

Электротехнические характеристики

Габарит

2 модуля

Количество полюсов

2

Контрольная температура (°С)

30

Номинальное рабочее напряжение переменного тока Ue (В)

230

Номинальный ток In (А)

100

Отключение нейтрали (N)

да

Потери мощности (Вт)

30

Род тока

AC

Частота тока (Гц)

50
