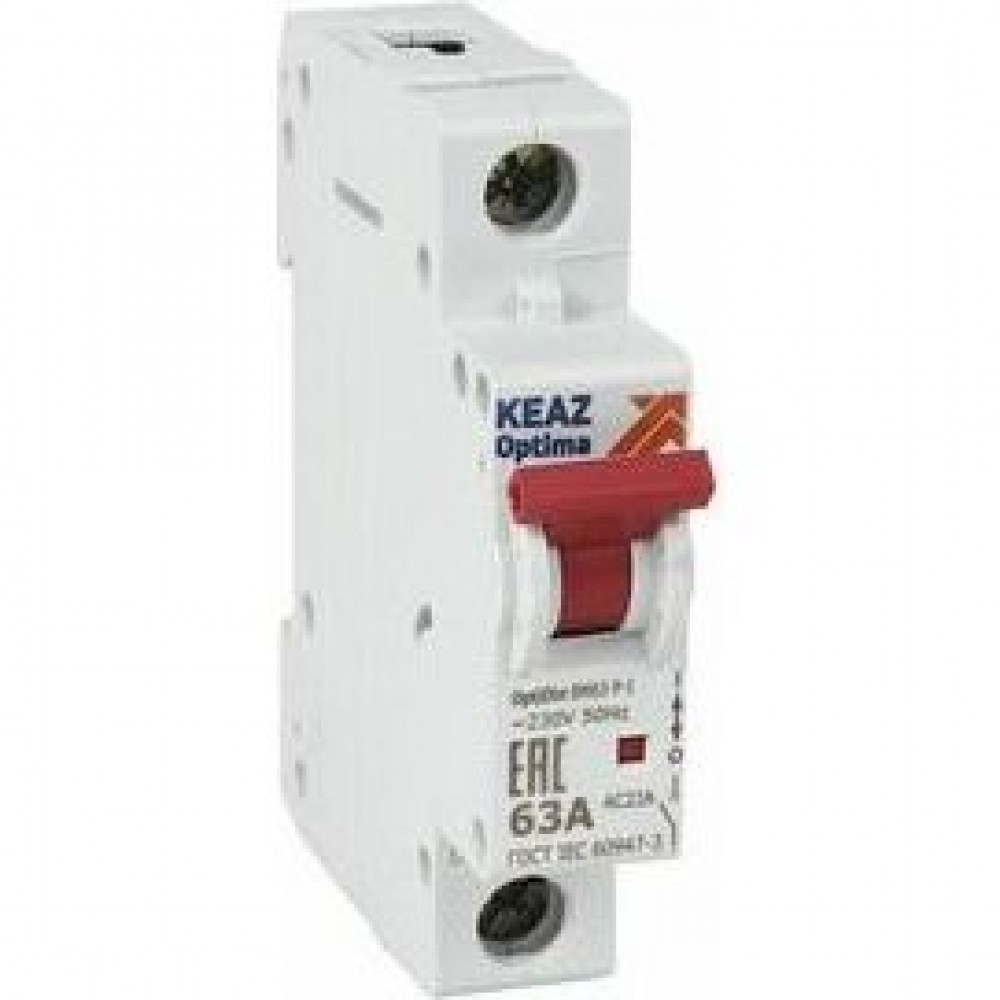

Выключатель нагрузки модульный OptiDin BM63P-120-УХЛ3 (ВМ63Р)

Габариты и материалы

Габариты изделия Высота (мм)

85

Габариты изделия Глубина (мм)

73,7

Габариты изделия Ширина (мм)

17,5

Дополнительные особенности

Дополнительное оборудование

Нет

Сегмент РЖД

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ IEC 60947-3, ТУ3424-011-05758109-2009

Классификация

Категория ETIM

Главный выключатель распределительного щита (EC001545)

Тип приёмки

ОТК

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств

да

Глубина монтажная (встраиваемая) (мм)

75

Макс. сечение присоединяемых проводов (мм²)

25

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

DIN-рейка

Способ установки

стационарный с креплением на панели

Ширина в количестве модулей

1

Характеристики ETIM

Категория ETIM

Главный выключатель распределительного щита

Эксплуатационные характеристики

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения IEC и номинальный ток

АС22А

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень загрязнения

3

Степень защиты (IP)

IP20

Электротехнические характеристики

Габарит

1 модуль

Диапазон срабатывания при переменном напряжении (В)

нет

Количество полюсов

1

Контрольная температура (°С)

30

Номинальное рабочее напряжение переменного тока Ue (В)

230

Номинальный ток In (А)

20

Род тока

AC

Частота тока (Гц)

50
