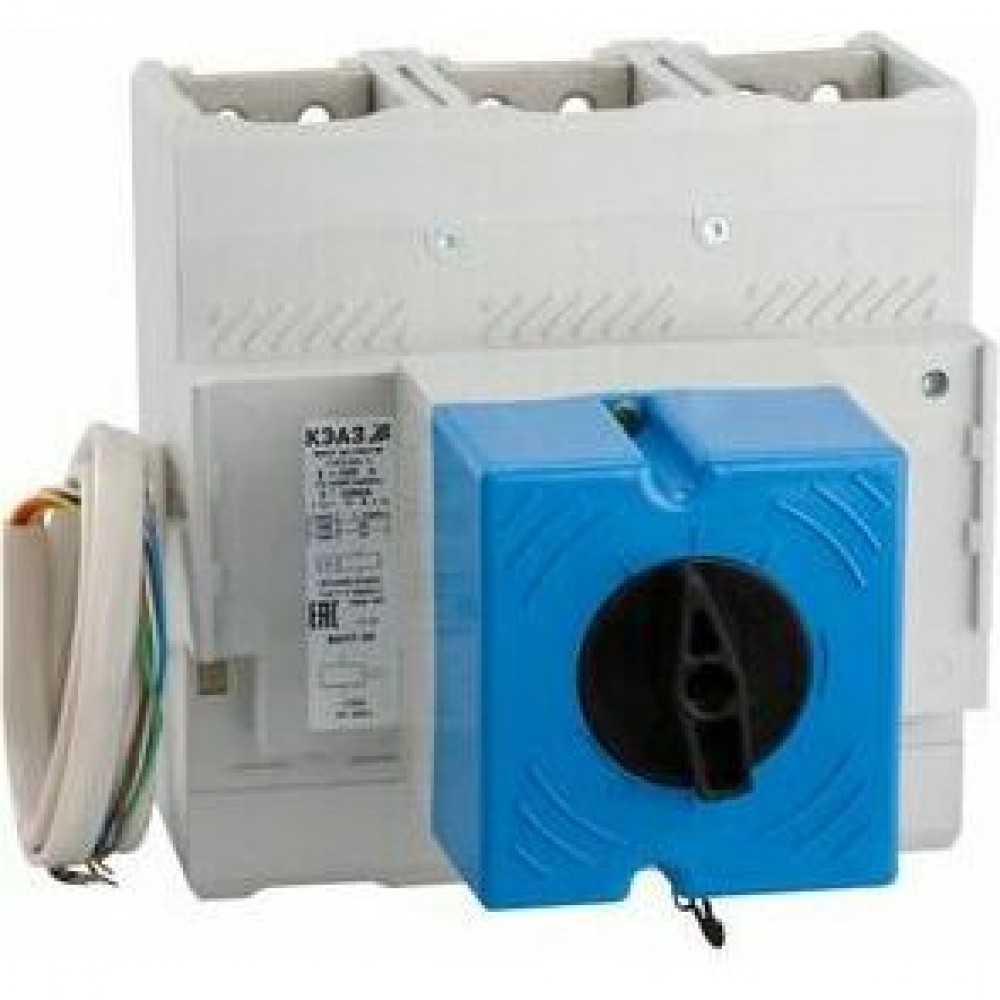

Выключатель автоматический ВА57-39-345430-630А-5000-690AC-РНН230AC-ПЭ230AC-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

224

Габариты изделия Глубина (мм)

250

Габариты изделия Ширина (мм)

225

Дополнительные особенности

Дополнительное оборудование

комплект зажимов №3; межполюсные перегородки

Дополнительный расцепитель

РНН230AC

Наличие вспомогательных контактов сигнализации

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Классификация

Тип изделия

Выключатель автоматический

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

12х50

Макс. сечение присоединяемых проводов (мм²)

2х240

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Тип подключения

Винтовое соединение

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

5

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Вспомогательные (свободные) контакты

2з+1р, ВКС

Количество вспомогательных замыкающих контактов

2

Количество вспомогательных размыкающих контактов

1

Количество полюсов

3

Наличие независимого расцепителя

нет

Наличие привода

электромагнитный 230AC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

630

Номинальный ток In (А)

630

Предельная коммутационная способность переменного тока Icu (кА)

18

Предельная коммутационная способность переменного тока Icu (кА)2

40

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

40

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

18

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Уставка расцепителей токов короткого замыкания

5000А

Уставки по току мгновенного срабатывания расцепителя Ii (А)

5000

Частота тока (Гц)

50/60
