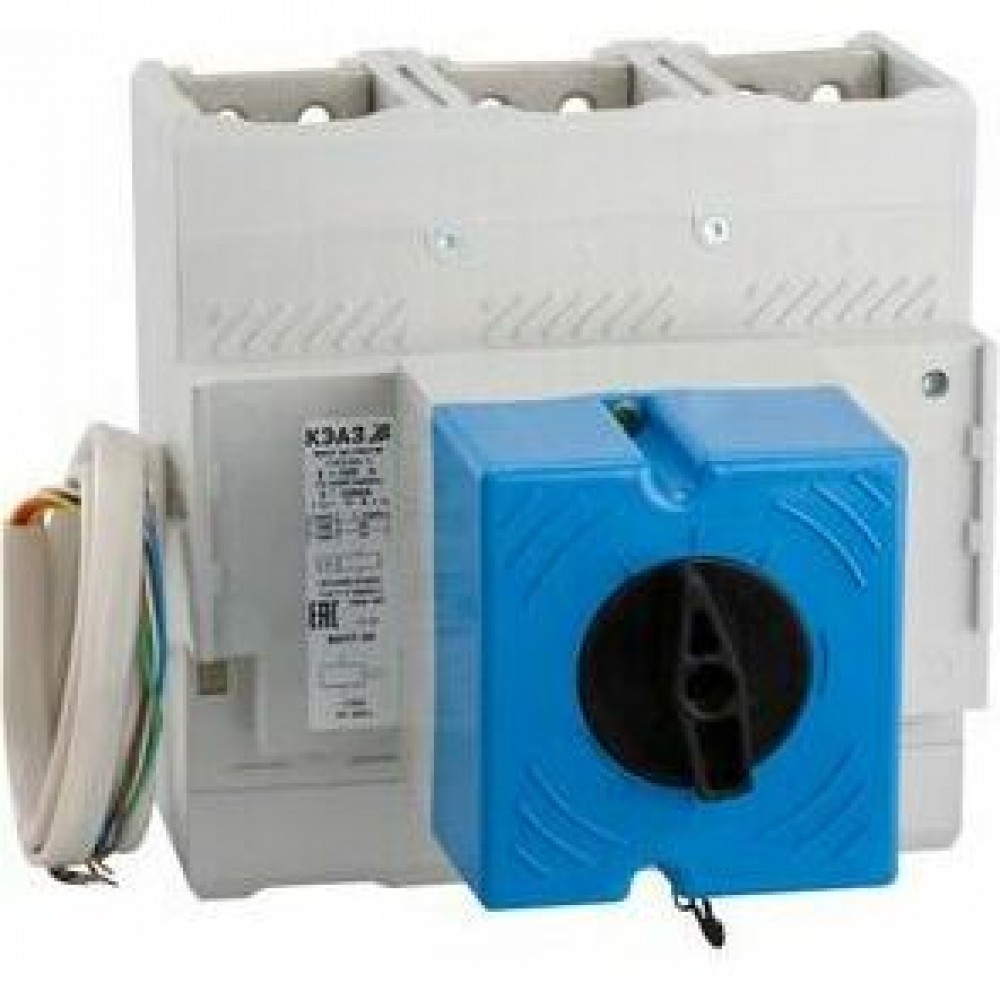

Выключатель автоматический ВА57-39-344730-400А-4000-690AC-НР24DC-ПЭ400AC-ОМ4-РЕГ-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

224

Габариты изделия Глубина (мм)

250

Габариты изделия Ширина (мм)

225

Дополнительные особенности

Дополнительное оборудование

комплект зажимов №3; межполюсные перегородки

Дополнительный расцепитель

НР24DC

Наличие вспомогательных контактов сигнализации

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

Морской регистр (РМРС)

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

12х50

Макс. сечение присоединяемых проводов (мм²)

2х240

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

5

Диапазон рабочих температур (˚С)

от -10°С до +45°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

ОМ4

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Вспомогательные (свободные) контакты

1з+1р, ВКС

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

1

Количество полюсов

3

Контрольная температура (°С)

45

Наличие независимого расцепителя

да

Наличие привода

электромагнитный 400AC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

400

Номинальный ток In (А)

400

Предельная коммутационная способность переменного тока Icu (кА)

18

Предельная коммутационная способность переменного тока Icu (кА)2

40

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

40

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

18

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Уставка расцепителей токов короткого замыкания

4000А

Частота тока (Гц)

50/60
