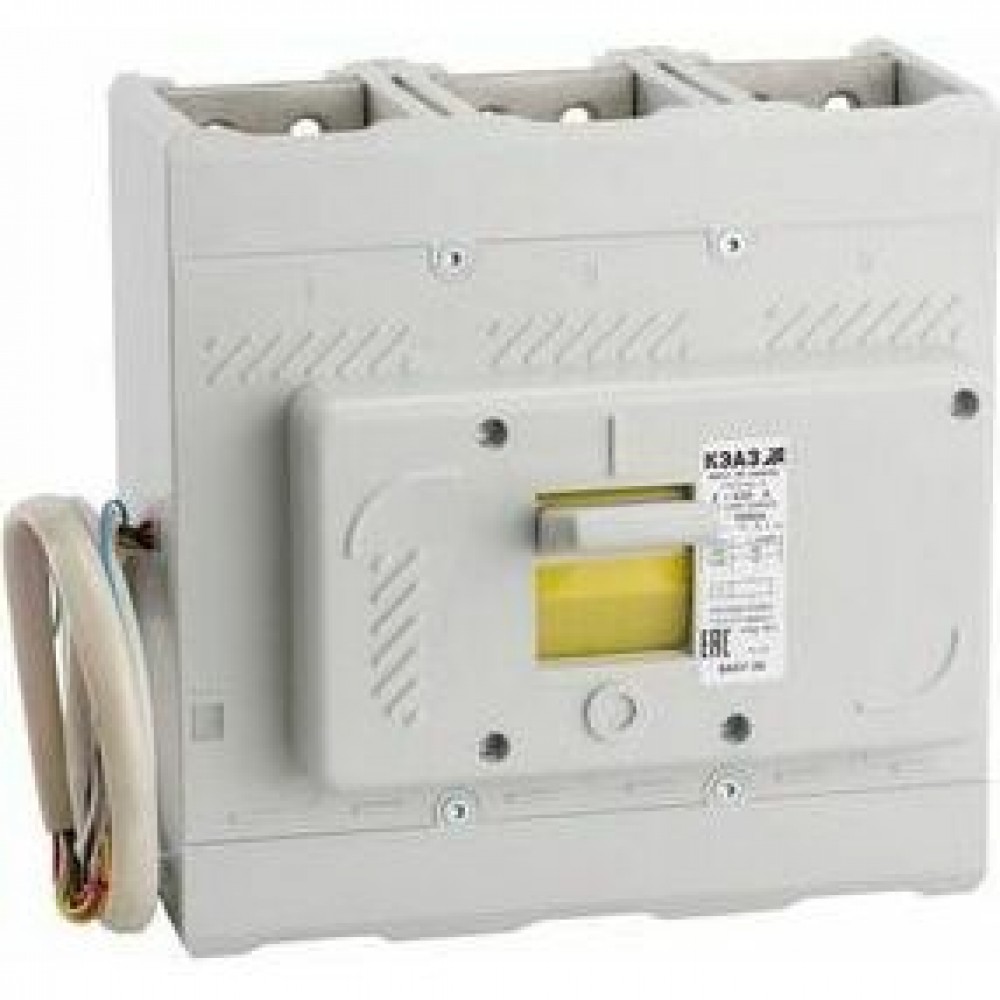

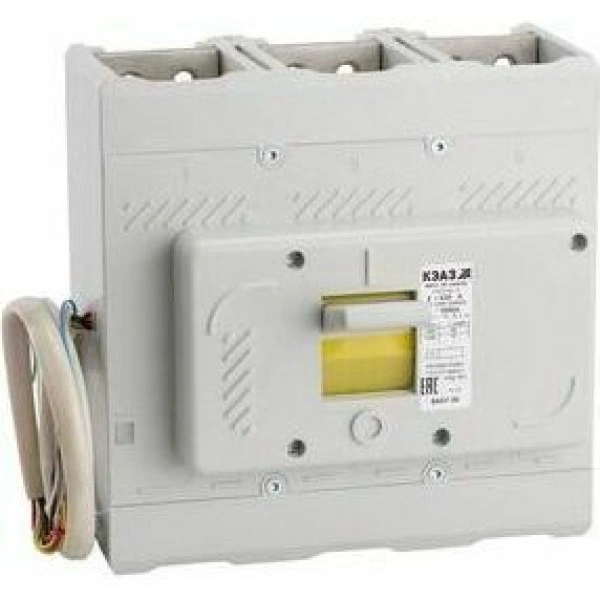

Выключатель автоматический ВА57-39-344615-630А-5000-690AC-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

272

Габариты изделия Глубина (мм)

246

Габариты изделия Ширина (мм)

225

Дополнительные особенности

Дополнительное оборудование

комплект зажимов №3; межполюсные перегородки; ключ для запирания рукоятки

Дополнительный расцепитель

Нет

Наличие вспомогательных контактов сигнализации

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

12х50

Макс. сечение присоединяемых проводов (мм²)

2х240

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет)

3

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Вспомогательные (свободные) контакты

2з+2р, ВКС

Количество вспомогательных замыкающих контактов

2

Количество вспомогательных размыкающих контактов

2

Количество полюсов

3

Наличие независимого расцепителя

нет

Наличие привода

ручной дистанционный привод

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

75

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

630

Номинальный ток In (А)

630

Предельная коммутационная способность переменного тока Icu (кА)

18

Предельная коммутационная способность переменного тока Icu (кА)2

40

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

40

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

18

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Уставка расцепителей токов короткого замыкания

5000А

Частота тока (Гц)

50/60
