Артикул: 246022

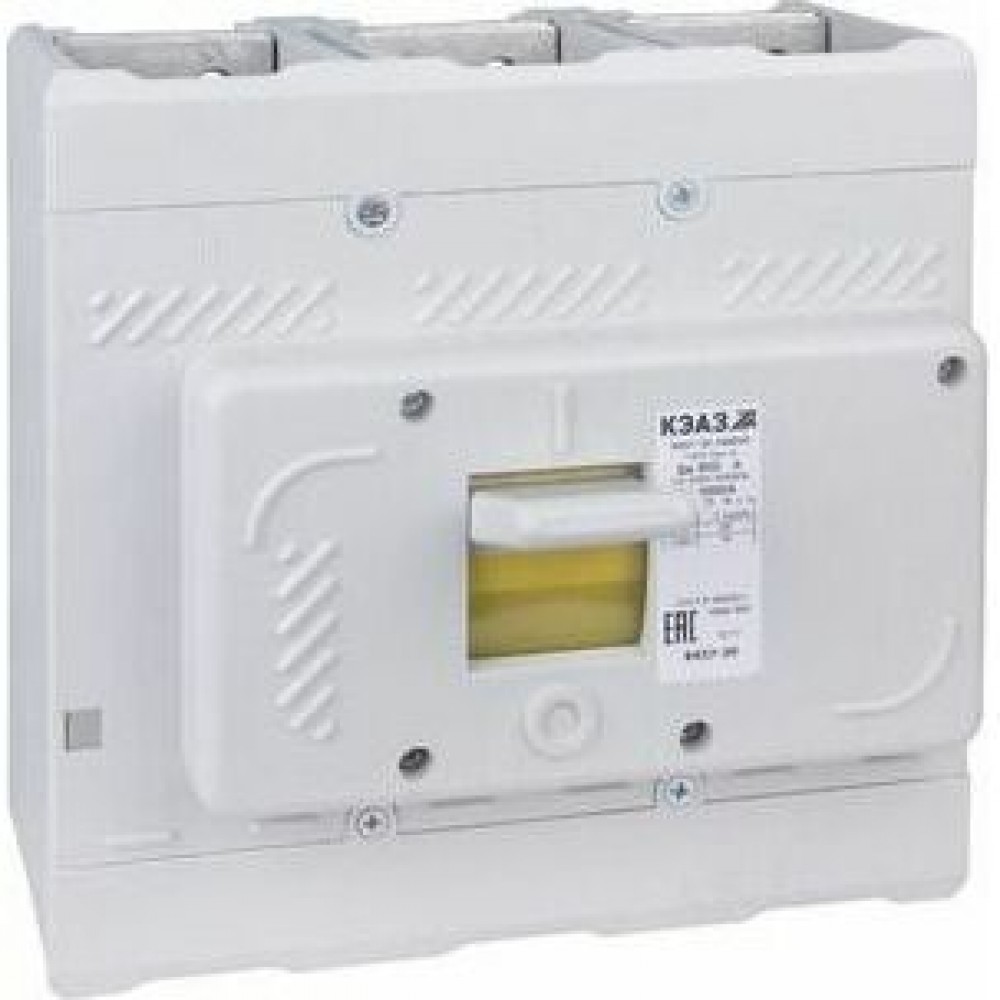

Выключатель автоматический ВА57-39-340010-320А-3200-690AC-УХЛ3-РЕГ-КЭАЗ

Name: Выключатель автоматический ВА57-39-340010-320А-3200-690AC-УХЛ3-РЕГ-КЭАЗ
Brand: КЭАЗ
SKU: 246022
Price: 41991 RUB
Availability: InStock

41 991 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 320 А.

Основные характеристики

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Классификация

Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 225
Габариты изделия: Высота (мм): 224
Габариты изделия: Глубина (мм): 154

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 320
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 18
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 40
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 3200А
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 320
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 2х240
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 12х50
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP20
Диапазон рабочих температур (˚С): от -10°С до +45°С
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Дополнительное оборудование: комплект зажимов №3; межполюсные перегородки
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Вес, кг:

1 шт 7,3

Объем, м.куб:

1 шт 0,01581642

Габариты упаковки (содержит 1 шт):

Ширина (мм) 262

Высота (мм) 196

Глубина (мм) 308

Штрих-код EAN13:

1 шт 4600572329842

Документация

Техническая информация

Catalog VA57 for currents from 16 to 800 A (En)

Каталог ВА57

Руководства

Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36

Руководство по эксплуатации автоматических выключателей ВА57-39

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя для автоматических выключателей в литом корпусе серий OptiMat E, ВА04, ВА51, ВА57, АЕ, АП с электромагнитными и тепловыми расцепителями

Референции (отзывы)

Референция ООО "Электрон"

Отзыв филиал АО СК КЭС по оборудованию КЭАЗ

Референция "Автоматика СэмКабель"

Референция "ЭдвансГрупп"

Референция ООО "Элтеко"

Референция ОАО "Белэлектромонтаж"

Референция МРСК Сибири - АлтайЭнерго

Сертификаты

Свидетельство о типовом одобрении РКО ВА57

Свидетельство о типовом одобрении РМРС ВА57

Декларации

ДС ТР ТС 001 - А63, ВА57

Патенты

Патент 71732 - ВА57-39 (51-39)

3D-модели

3D-модели Аксессуары и комплекты зажимов ВА04, ВА51, ВА57

3D-модели ВА57-35

3D-модели ВА57-39

Чертежи

Чертежи ВА57-39-ХХХХ40

Чертежи ВА57-39-ХХХХ50

Чертежи ВА57-39-ХХХХ70

Чертежи ВА57-39

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

Опросный лист ВА57

Таблицы каскадирования

База данных для EPLAN Electric P8 ВА57-39

Схема OptiSave N 232 ЭМП ВА57

Технические характеристики 246022
