Артикул: 283953

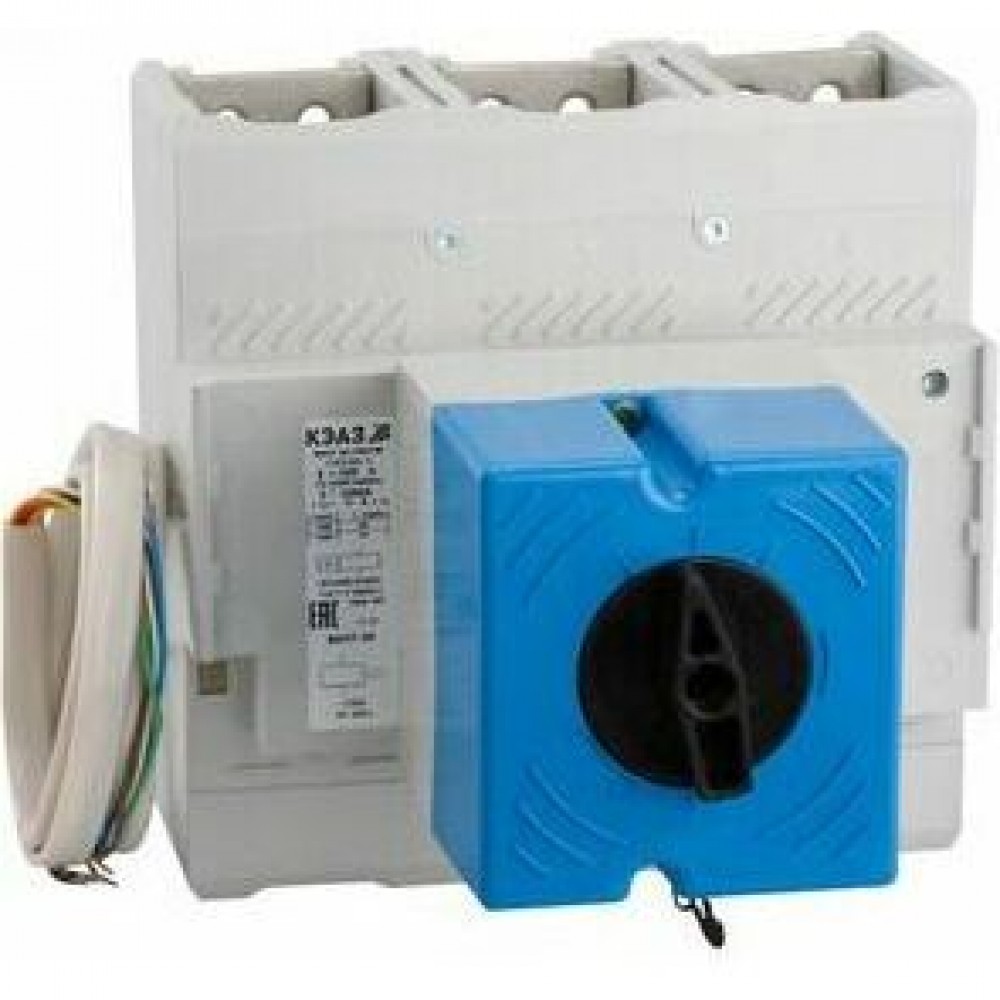

Выключатель автоматический ВА57-39-301830-630А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ
Товар в наличии
Цена по запросу
Описание товара
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 630 А.
Основные характеристики
Классификация- Категория ETIM: Силовой автоматический выключатель (EC000228)
- Тип изделия: Выключатель-разъединитель
- Габариты изделия: Ширина (мм): 225
- Габариты изделия: Высота (мм): 224
- Габариты изделия: Глубина (мм): 250
- Количество полюсов: 3
- Номинальный ток In (А): 630
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Вспомогательные (свободные) контакты: 1з+1р
- Наличие привода: электромагнитный 230AC
- Наличие независимого расцепителя: да
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: без расцепителей
- Количество вспомогательных размыкающих контактов: 1
- Количество вспомогательных замыкающих контактов: 1
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальный продолжительный ток Iu (А): 630
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 2х240
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 12х50
- Вид присоединяемых проводников: шина/провод
- Тип подключения: винтовое соединение
- Степень защиты (IP): IP20
- Климатическое исполнение и категория размещения: УХЛ3
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Гарантийный срок эксплуатации (лет): 3
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
- Тип элемента управления: рычажковый (перекидной рычаг)
- Дополнительное оборудование: комплект зажимов №3; межполюсные перегородки
- Дополнительный расцепитель: НР230AC/220DC
- Подходит для монтажа в горизонтальной плоскости: нет
- Наличие вспомогательных контактов сигнализации: нет
- Подходит для установки в распределительный щит: да
- Подходит для промежуточного монтажа: нет
- Подходит для монтажа на передней стенке, 4 отверстия: да
- Комплектное устройство в корпусе: да
Дополнительные характеристики
Единица измерения 1 шт
Упаковочная норма 1 шт
Вес, кг:
1 шт 8,6
Объем, м.куб:
1 шт 0,0156
Габариты упаковки (содержит 1 шт):
Ширина (мм) 300
Высота (мм) 200
Глубина (мм) 260
Штрих-код EAN13:
1 шт 4600572441742
Документация
Техническая информация
Catalog VA57 for currents from 16 to 800 A (En)
Руководства
Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36
Руководство по эксплуатации автоматических выключателей ВА57-39
Инструкции по входному контролю покупателя
Референции (отзывы)
Отзыв филиал АО СК КЭС по оборудованию КЭАЗ
Референция "Автоматика СэмКабель"
Референция МРСК Центра - КостромаЭнерго
Референция ОАО "Белэлектромонтаж"
Референция МРСК Сибири - АлтайЭнерго
Сертификаты
Свидетельство о типовом одобрении РКО ВА57
Декларации
Патенты
Патент 71732 - ВА57-39 (51-39)
3D-модели
3D-модель ВА57-39 с электроприводом.STEP
Чертежи
Подтверждение производства в РФ
Заключение Минпромторга О подтверждении КЭАЗ по 719
Выписки из Реестров отечественной продукции и производителей отечественной продукции
Выписка из Акта экспертизы КТПП (2022)
Схемы НКУ
Схема OptiSave H233-G ВА57-35, ВА57-39
Схема OptiSave H243_ВА57-35, ВА57-39
Прочее
- Габариты изделия Высота (мм)
- 224
- Габариты изделия Глубина (мм)
- 250
- Габариты изделия Ширина (мм)
- 225
- Дополнительное оборудование
- комплект зажимов №3; межполюсные перегородки
- Дополнительный расцепитель
- НР230AC/220DC
- Комплектное устройство в корпусе
- да
- Наличие вспомогательных контактов сигнализации
- нет
- Подходит для монтажа в горизонтальной плоскости
- нет
- Подходит для монтажа на передней стенке, 4 отверстия
- да
- Подходит для промежуточного монтажа
- нет
- Подходит для установки в распределительный щит
- да
- Стандарт российский (ГОСТ, ТУ)
- ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
- Тип элемента управления
- рычажковый (перекидной рычаг)
- Категория ETIM
- Силовой автоматический выключатель (EC000228)
- Тип изделия
- Выключатель-разъединитель
- Тип приёмки
- ОТК
- Вид присоединяемых проводников
- шина/провод
- Возможность самостоятельного подключения дополнительных устройств
- нет
- Макс. сечение присоединяемых медных шин (мм)
- 12х50
- Макс. сечение присоединяемых проводов (мм²)
- 2х240
- Присоединение внешних проводников
- переднее
- Способ крепления (монтажа)
- винт
- Способ установки
- стационарный с креплением на панели
- Тип подключения
- Винтовое соединение
- Категория ETIM
- Силовой автоматический выключатель
- Включено в реестр промышленной продукции РФ
- да
- Гарантийный срок эксплуатации (лет)
- 3
- Диапазон рабочих температур (˚С)
- от -60°С до +40°С
- Категория применения по селективности
- неселективный
- Климатическое исполнение и категория размещения
- УХЛ3
- Степень защиты (IP)
- IP20
- Вид расцепителей
- без расцепителей
- Вспомогательные (свободные) контакты
- 1з+1р
- Количество вспомогательных замыкающих контактов
- 1
- Количество вспомогательных размыкающих контактов
- 1
- Количество полюсов
- 3
- Наличие независимого расцепителя
- да
- Наличие привода
- электромагнитный 230AC
- Номинальное импульсное напряжение Uimp (кВ)
- 6
- Номинальное напряжение изоляции Ui (В)
- 690
- Номинальное рабочее напряжение переменного тока Ue (В)
- 690
- Номинальное рабочее напряжение переменного тока Ue (В)2
- 400
- Номинальный продолжительный ток Iu (А)
- 630
- Номинальный ток In (А)
- 630
- Регулировка максимальных расцепителей тока
- нет
- Род тока
- AC
- Частота тока (Гц)
- 50/60
