Артикул: 300837

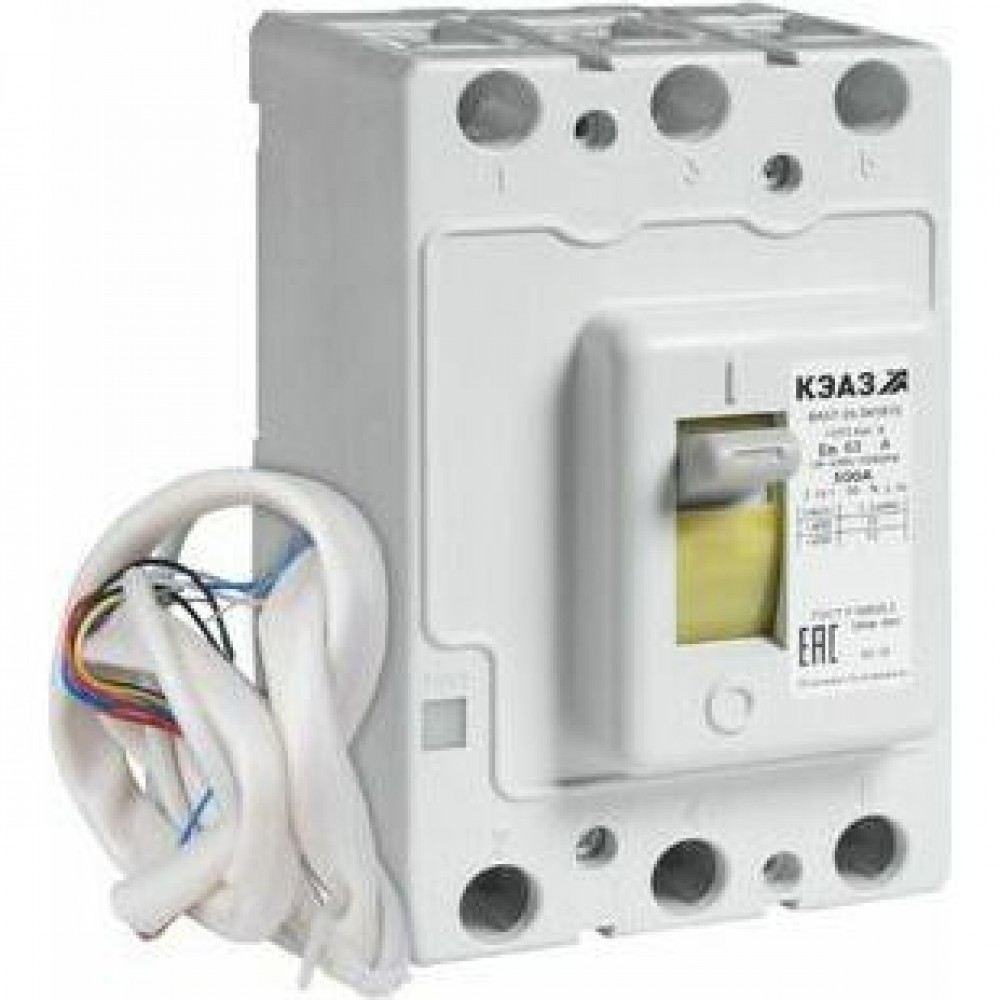

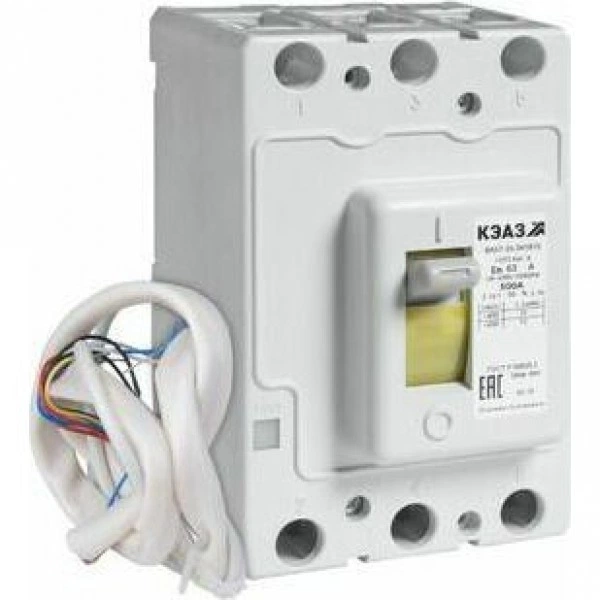

Выключатель автоматический ВА57-35-821810-100А-220DC-HP230AC/220DC-УХЛ3-КЭАЗ (Втычной, без панели)

Name: Выключатель автоматический ВА57-35-821810-100А-220DC-HP230AC/220DC-УХЛ3-КЭАЗ (Втычной, без панели)
Brand: КЭАЗ
SKU: 300837
Price: 22411 RUB
Availability: InStock

22 411 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Силовой 2 полюсный автоматический выключатель постоянного тока в литом корпусе на номинальный ток 100 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 112
Габариты изделия: Высота (мм): 175
Габариты изделия: Глубина (мм): 130

Электротехнические характеристики

Количество полюсов: 2
Номинальный ток In (А): 100
Род тока: DC
Номинальное рабочее напряжение постоянного тока Ue (В): 220
Предельная коммутационная способность постоянного тока Icu (кА): 80
Вспомогательные (свободные) контакты: 1з+2р
Наличие привода: ручной
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: тепловой
Количество вспомогательных размыкающих контактов: 2
Количество вспомогательных замыкающих контактов: 1
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельная коммутационная способность постоянного тока Icu при 220/240DC (кА): 80
Номинальный продолжительный ток Iu (А): 100
Уставки рабочего тока расцепителя IR (А): 100

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: Заднее/переднее у втычной панели
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: втычной
Макс. сечение присоединяемых медных шин (мм): 4х30 или 6х20
Вид присоединяемых проводников: контакт штыревой; шины и провода к втычной панели

Эксплуатационные характеристики

Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Дополнительное оборудование: комплект зажимов №1
Дополнительный расцепитель: НР230AC/220DC
Наличие вспомогательных контактов сигнализации: нет
Втычное исполнение: да

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Вес, кг:

1 шт 2,7

Объем, м.куб:

1 шт 0,00409871

Габариты упаковки (содержит 1 шт):

Ширина (мм) 122

Высота (мм) 148

Глубина (мм) 227

Штрих-код EAN13:

1 шт 4600572491075

Документация

Техническая информация

Catalog VA57 for currents from 16 to 800 A (En)

Каталог ВА57

Руководства

Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36

Инструкция по монтажу ВА57-35 втычной

Руководство по эксплуатации ВА57-35, ВА57Ф35

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя автоматических выключателей Optimat E, ВА, АЕ, АП (эл. магн. и тепловой расц.)

Референции (отзывы)

Референция ООО "Электрон"

Отзыв филиал АО СК КЭС по оборудованию КЭАЗ

Референция "ЭдвансГрупп"

Референция "Автоматика СэмКабель"

Референция МРСК Центра - КостромаЭнерго

Референция ООО "Элтеко"

Референция ОАО "Белэлектромонтаж"

Референция "Электрон Иркутск"

Референция МРСК Сибири - АлтайЭнерго

Сертификаты

Свидетельство о типовом одобрении РКО ВА57

Сертификат ТР ТС 004 ВА57

Декларации

ДС ТР ТС 001 - А63, ВА57

ДС ТР ЕАЭС 037 ВА57

Патенты

Патент 70868 - ВА57-35

3D-модели

3D-модель Выключатель ВА57-35 втычного исполнения

3D-модель Выключатель ВА57-35 втычного исполнения ЭМП

3D-модель Панель втычная ВА57-35 заднее присоединение

3D-модель Панель втычная ВА57-35 переднее присоединение

Чертежи

Чертеж Выключатель ВА57-35 втычного исполнения

Чертеж Выключатель ВА57-35 втычного исполнения ЭМП

Чертеж Панель втычная ВА57-35 заднее присоединение

Чертеж Панель втычная ВА57-35 переднее присоединение

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

Опросный лист ВА57

Таблицы каскадирования

Схема OptiSave N 222 ЭМП ВА57

База данных для EPLAN Electric P8 ВА57-35 Втычной

Схема OptiSave N 232 ЭМП ВА57

Технические характеристики 300837
