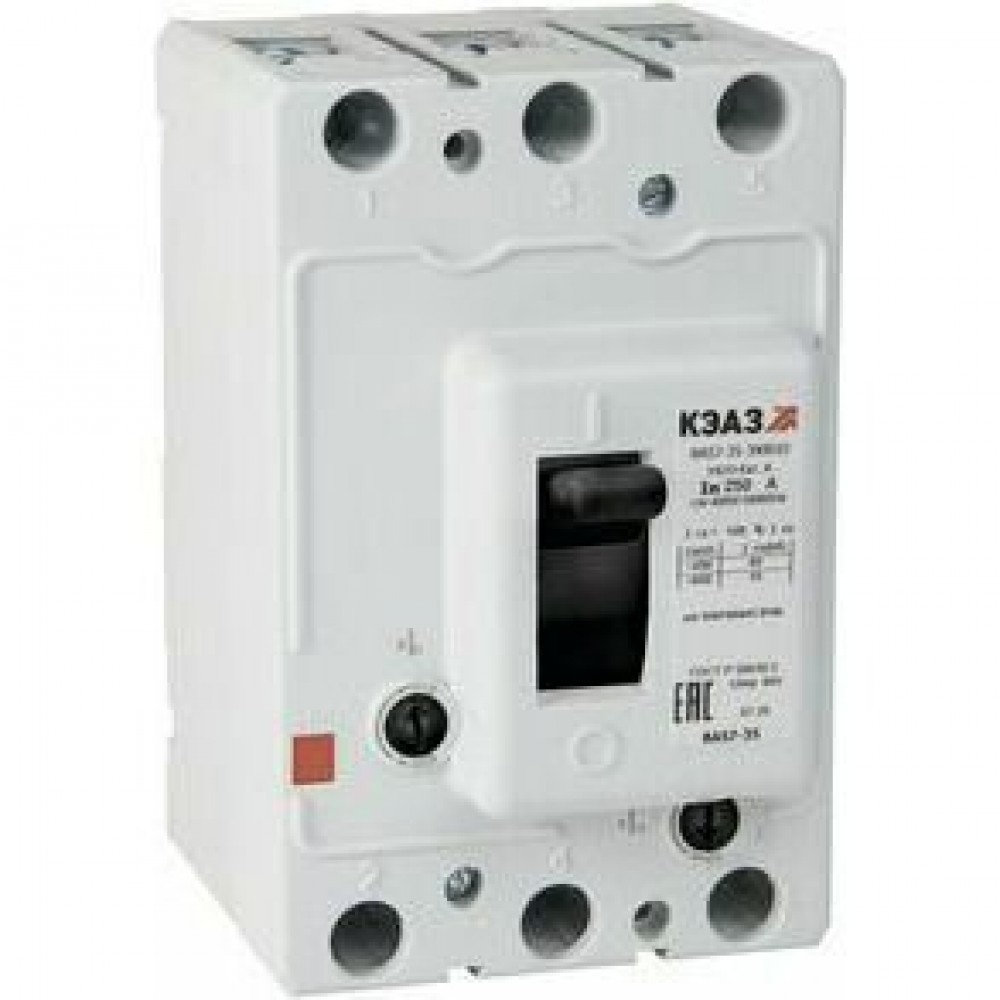

Выключатель автоматический ВА57-35-394610-160А-690AC-УХЛ3-КЭАЗ (Втычной, без панели)

Габариты и материалы

Габариты изделия Высота (мм)

175

Габариты изделия Глубина (мм)

130

Габариты изделия Ширина (мм)

112

Дополнительные особенности

Втычное исполнение

да

Дополнительное оборудование

комплект зажимов №1

Дополнительный расцепитель

Нет

Наличие вспомогательных контактов сигнализации

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

контакт штыревой; шины и провода к втычной панели

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

4х30 или 6х20

Присоединение внешних проводников

Заднее/переднее у втычной панели

Способ крепления (монтажа)

винт

Способ установки

втычной

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Гарантийный срок эксплуатации (лет)

5

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Вспомогательные (свободные) контакты

2з+2р, ВКС

Диапазон регулировки теплового расцепителя (А)

0,8...1In

Количество вспомогательных замыкающих контактов

2

Количество вспомогательных размыкающих контактов

2

Количество полюсов

3

Наличие независимого расцепителя

нет

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

160

Номинальный ток In (А)

160

Предельная коммутационная способность переменного тока Icu (кА)

18

Предельная коммутационная способность переменного тока Icu (кА)2

44

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

44

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

18

Регулировка максимальных расцепителей тока

да

Род тока

AC

Уставка расцепителей токов короткого замыкания

5...10In

Уставки по току мгновенного срабатывания расцепителя Ii (А)

800;1600

Уставки рабочего тока расцепителя IR (А)

128;160

Частота тока (Гц)

50/60
