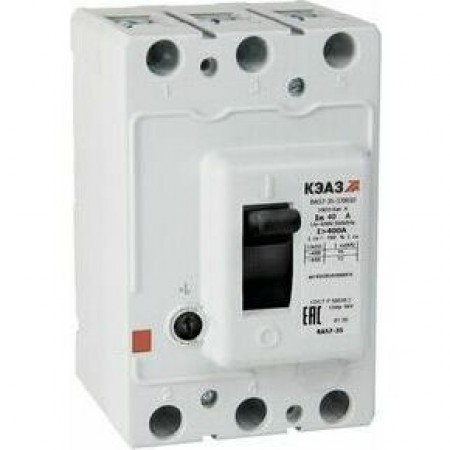

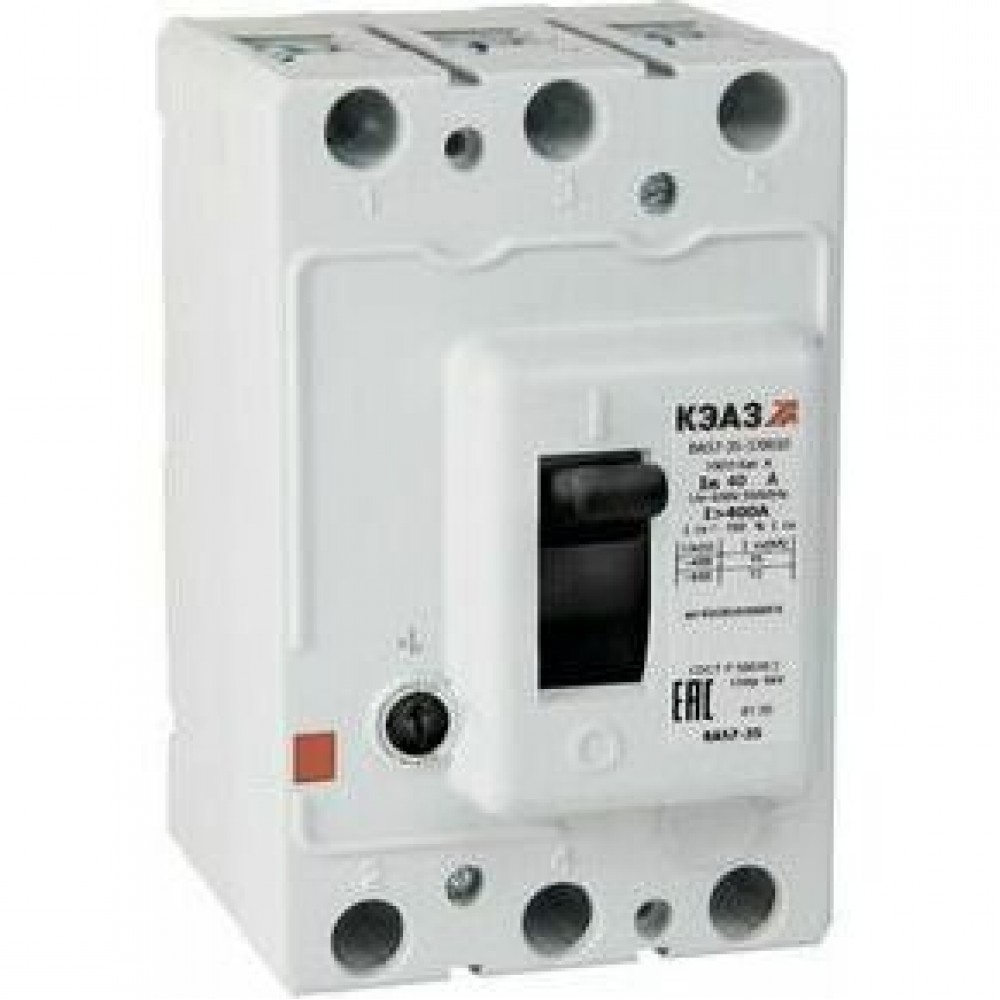

Выключатель автоматический ВА57-35-374710-250А-750-690AC-НР24DC-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

175

Габариты изделия Глубина (мм)

130

Габариты изделия Ширина (мм)

112

Дополнительные особенности

Втычное исполнение

нет

Дополнительное оборудование

комплект зажимов №1; клеммная крышка

Дополнительный расцепитель

НР24DC

Наличие вспомогательных контактов сигнализации

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Классификация

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

4х30 или 6х20

Макс. сечение присоединяемых проводов (мм²)

185 или 2х95

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

5

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Вспомогательные (свободные) контакты

1з+2р, ВКС

Диапазон регулировки теплового расцепителя (А)

0,8...1In

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

2

Количество полюсов

3

Наличие независимого расцепителя

да

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

250

Номинальный ток In (А)

250

Предельная коммутационная способность переменного тока Icu (кА)

18

Предельная коммутационная способность переменного тока Icu (кА)2

44

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

44

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

18

Регулировка максимальных расцепителей тока

да

Род тока

AC

Уставка расцепителей токов короткого замыкания

750А

Уставки по току мгновенного срабатывания расцепителя Ii (А)

750

Уставки рабочего тока расцепителя IR (А)

200; 250

Частота тока (Гц)

50/60
