Выключатель автоматический ВА57-35-344650-250А-1000-690AC-УХЛ3-КЭАЗ

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 141166

Все товары КЭАЗ

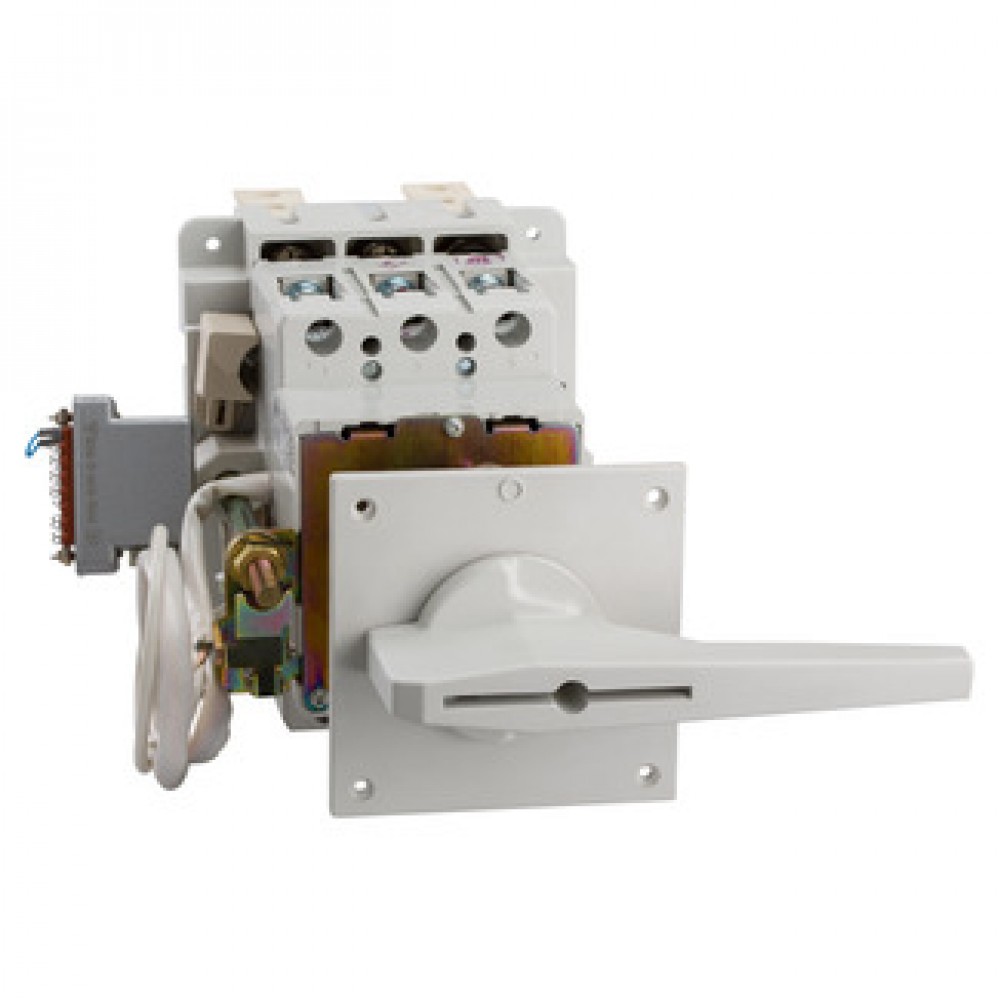

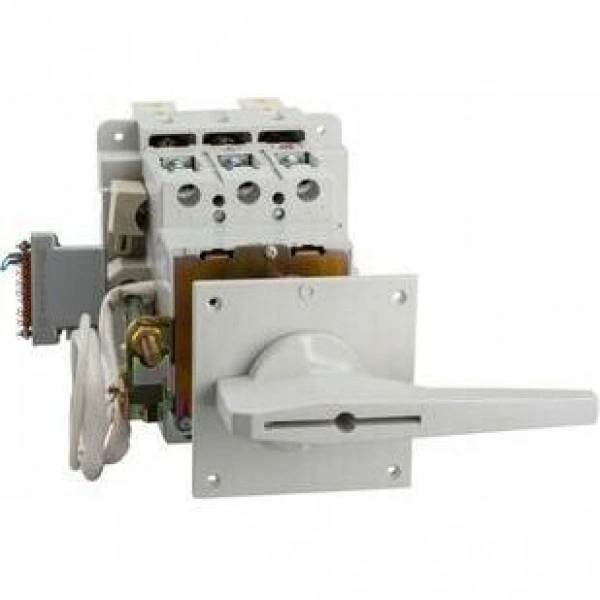

Выключатель автоматический ВА57-35-344650-250А-1000-690AC-УХЛ3-КЭАЗ

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 250 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 167
Габариты изделия: Высота (мм): 259
Габариты изделия: Глубина (мм): 467

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 250
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 18
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 40
Вспомогательные (свободные) контакты: 2з+2р, ВКС
Наличие привода: ручной дистанционный привод
Уставка расцепителей токов короткого замыкания: 1000А
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: тепловой и электромагнитный
Количество вспомогательных размыкающих контактов: 2
Количество вспомогательных замыкающих контактов: 2
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 250
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Уставки рабочего тока расцепителя IR (А): 250
Уставки по току мгновенного срабатывания расцепителя Ii (А): 1000

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: заднее
Макс. сечение присоединяемых проводов (мм²): 185
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: выдвижной
Макс. сечение присоединяемых медных шин (мм): 4х30
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Дополнительное оборудование: комплект зажимов №1; ключ для перемещения выключателя; ключ для запирания рукоятки
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: да

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536209007

Вес, кг:

1 шт 6,98

Объем, м.куб:

1 шт 0,0158625

Габариты упаковки (содержит 1 шт):

Ширина (мм) 375

Высота (мм) 180

Глубина (мм) 235

Штрих-код EAN13:

1 шт 4600572191814

Документация

Техническая информация

Catalog VA57 for currents from 16 to 800 A (En)

Каталог ВА57

Руководства

Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36

Инструкция по монтажу ВА57-35 втычной

Руководство по эксплуатации ВА57-35, ВА57Ф35

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя автоматических выключателей Optimat E, ВА, АЕ, АП (эл. магн. и тепловой расц.)

Референции (отзывы)

Референция ООО "Электрон"

Отзыв филиал АО СК КЭС по оборудованию КЭАЗ

Референция "ЭдвансГрупп"

Референция "Автоматика СэмКабель"

Референция МРСК Центра - КостромаЭнерго

Референция ООО "Элтеко"

Референция ОАО "Белэлектромонтаж"

Референция МРСК Сибири - АлтайЭнерго

Референция Яхт-клуб Санкт-Петербург

Сертификаты

Свидетельство о типовом одобрении РКО ВА57

Сертификат ТР ТС 004 ВА57

Декларации

ДС ТР ТС 001 - А63, ВА57

ДС ТР ЕАЭС 037 ВА57

Патенты

Патент 70868 - ВА57-35

3D-модели

3D-модель ВА57-35 ВИ ЭМП

3D-модель Крышка клеммная ВА57-35

3D-модель ВА57-35 ВИ РПД

3D-модель ВА57-35 Рукоятка РДП ВИ

Чертежи

Чертежи ВА57-35

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Схемы НКУ

Схема OptiSave H233-G ВА57-35, ВА57-39

Схема OptiSave H243_ВА57-35, ВА57-39

Прочее

Опросный лист ВА57

Таблицы каскадирования

Схема OptiSave N 222 ЭМП ВА57

База данных для EPLAN Electric P8 ВА57-35

Лицензия на изготовление оборудования для ядерных установок

Таблицы селективности

Габариты и материалы

Габариты изделия Высота (мм): 259
Габариты изделия Глубина (мм): 467

Габариты изделия Ширина (мм): 167

Дополнительные особенности

Дополнительное оборудование: комплект зажимов №1; ключ для перемещения выключателя; ключ для запирания рукоятки
Дополнительный расцепитель: Нет

Наличие вспомогательных контактов сигнализации: да
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина/провод
Возможность самостоятельного подключения дополнительных устройств: нет
Макс. сечение присоединяемых медных шин (мм): 4х30
Макс. сечение присоединяемых проводов (мм²): 185

Присоединение внешних проводников: заднее
Способ крепления (монтажа): винт
Способ установки: выдвижной

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ: да
Гарантийный срок эксплуатации (лет): 5
Диапазон рабочих температур (˚С): от -60°С до +40°С

Категория применения по селективности: неселективный
Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP20

Электротехнические характеристики

Вид расцепителей: тепловой и электромагнитный
Вспомогательные (свободные) контакты: 2з+2р, ВКС
Количество вспомогательных замыкающих контактов: 2
Количество вспомогательных размыкающих контактов: 2
Количество полюсов: 3
Наличие независимого расцепителя: нет
Наличие привода: ручной дистанционный привод
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальное напряжение изоляции Ui (В): 690
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальное рабочее напряжение переменного тока Ue (В)2: 400

Номинальный продолжительный ток Iu (А): 250
Номинальный ток In (А): 250
Предельная коммутационная способность переменного тока Icu (кА): 18
Предельная коммутационная способность переменного тока Icu (кА)2: 40
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
Регулировка максимальных расцепителей тока: нет
Род тока: AC
Уставка расцепителей токов короткого замыкания: 1000А
Уставки по току мгновенного срабатывания расцепителя Ii (А): 1000
Уставки рабочего тока расцепителя IR (А): 250
Частота тока (Гц): 50/60
