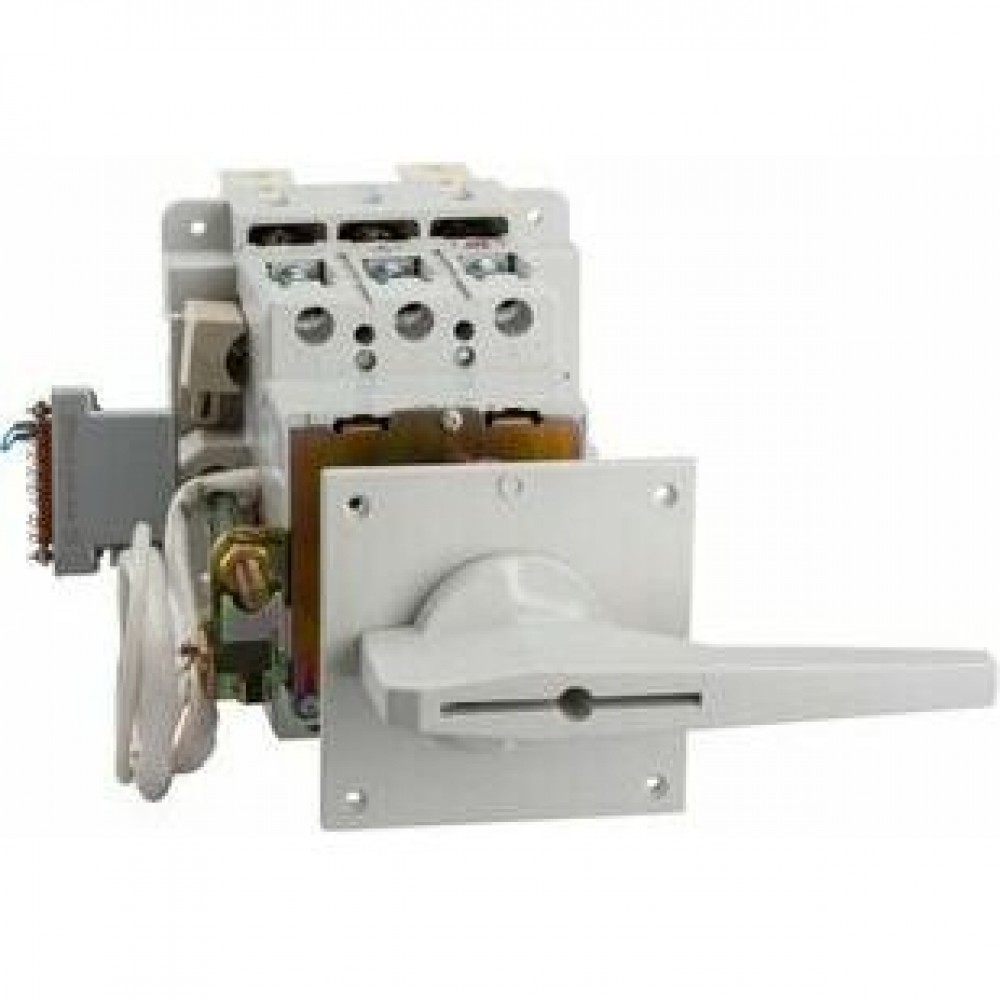

Выключатель автоматический ВА57-35-341850-200А-1000-690AC-НР230AC/220DC-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

259

Габариты изделия Глубина (мм)

467

Габариты изделия Ширина (мм)

167

Дополнительные особенности

Дополнительное оборудование

комплект зажимов №1; ключ для перемещения выключателя; ключ для запирания рукоятки

Дополнительный расцепитель

НР230AC/220DC

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

4х30

Макс. сечение присоединяемых проводов (мм²)

185

Присоединение внешних проводников

заднее

Способ крепления (монтажа)

винт

Способ установки

выдвижной

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

5

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Вспомогательные (свободные) контакты

1з+2р

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

2

Количество полюсов

3

Наличие независимого расцепителя

да

Наличие привода

ручной дистанционный привод

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

200

Номинальный ток In (А)

200

Предельная коммутационная способность переменного тока Icu (кА)

18

Предельная коммутационная способность переменного тока Icu (кА)2

40

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

40

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

18

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Уставка расцепителей токов короткого замыкания

1000А

Уставки по току мгновенного срабатывания расцепителя Ii (А)

1000

Уставки рабочего тока расцепителя IR (А)

200

Частота тока (Гц)

50/60
