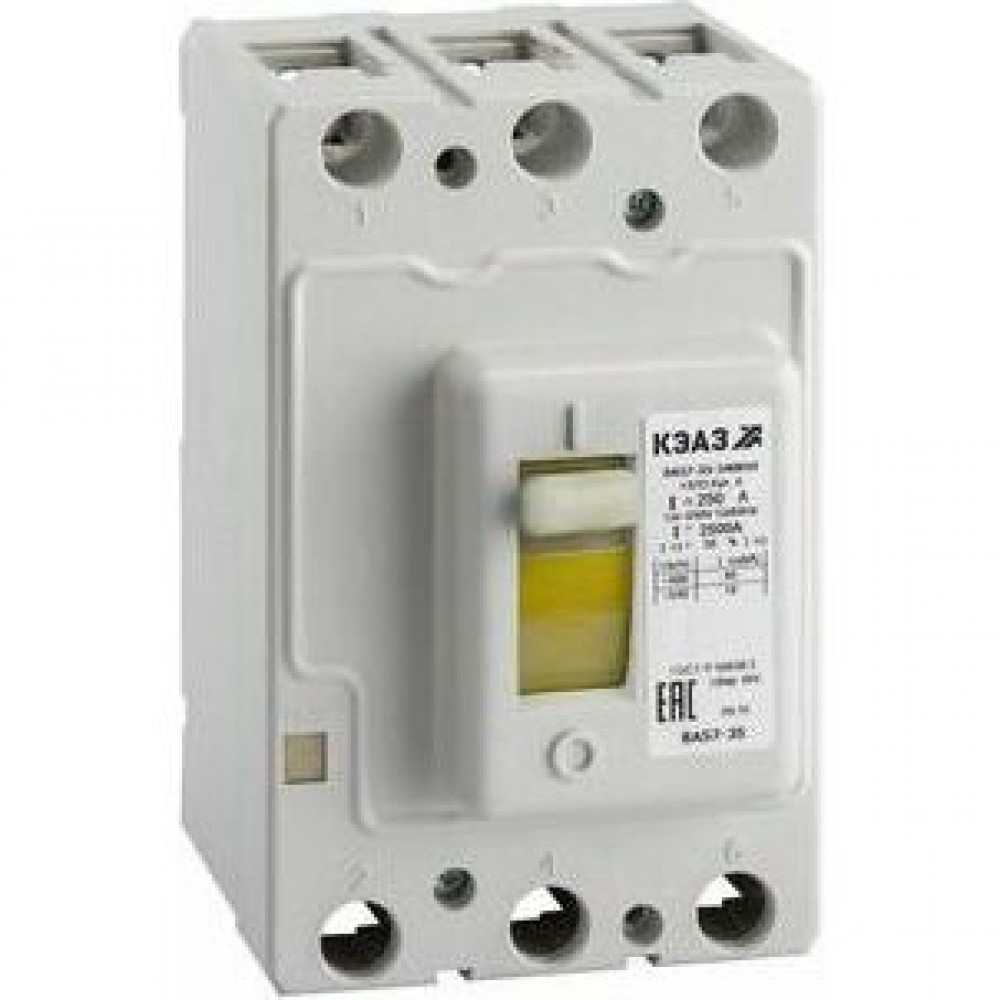

Выключатель автоматический ВА57-35-340010-100А-1000-690AC-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

175

Габариты изделия Глубина (мм)

130

Габариты изделия Ширина (мм)

112

Дополнительные особенности

Дополнительное оборудование

комплект зажимов №1; клеммная крышка

Дополнительный расцепитель

Нет

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Классификация

Базовая уставка

да

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

4х30

Макс. сечение присоединяемых проводов (мм²)

185

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

5

Диапазон рабочих температур (˚С)

от -60°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой и электромагнитный

Вспомогательные (свободные) контакты

Нет

Количество полюсов

3

Наличие независимого расцепителя

нет

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

100

Номинальный ток In (А)

100

Предельная коммутационная способность переменного тока Icu (кА)

15

Предельная коммутационная способность переменного тока Icu (кА)2

30

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

30

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

15

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Уставка расцепителей токов короткого замыкания

1000А

Уставки по току мгновенного срабатывания расцепителя Ii (А)

1000

Уставки рабочего тока расцепителя IR (А)

100

Частота тока (Гц)

50/60
