Артикул: 108518

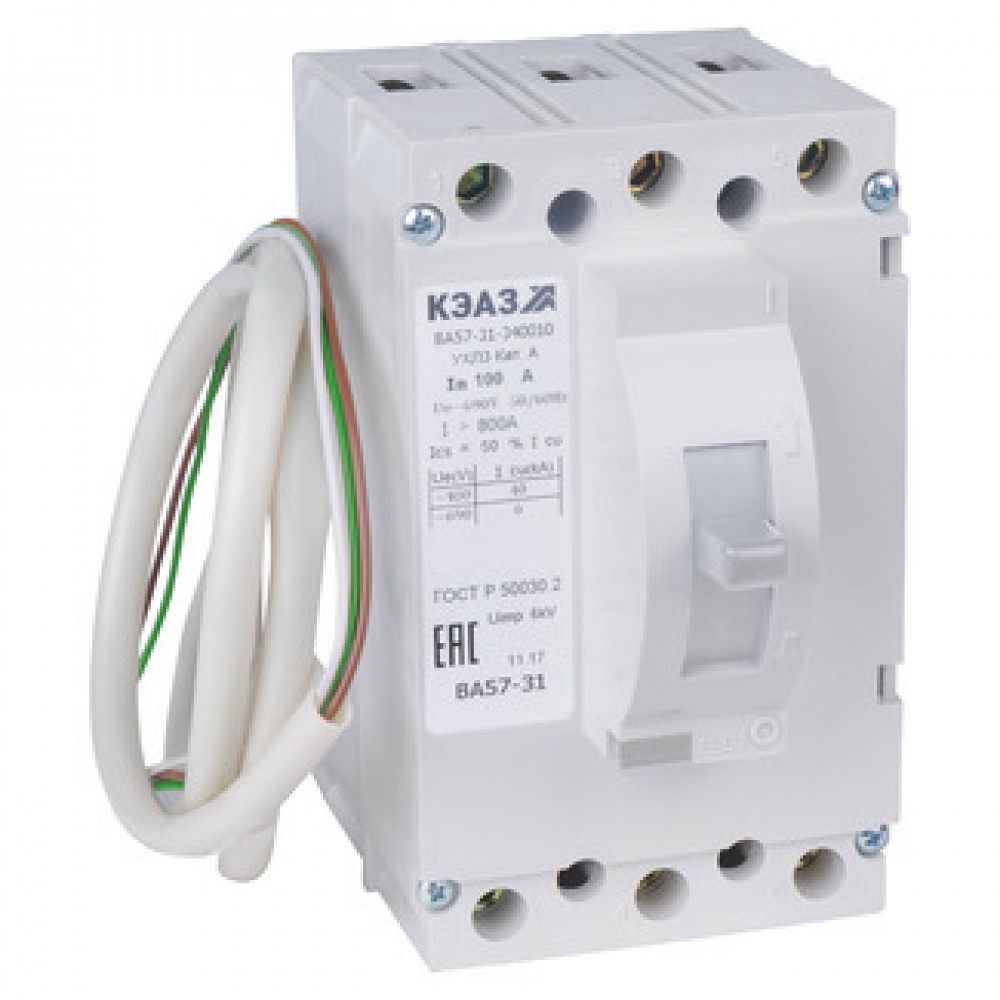

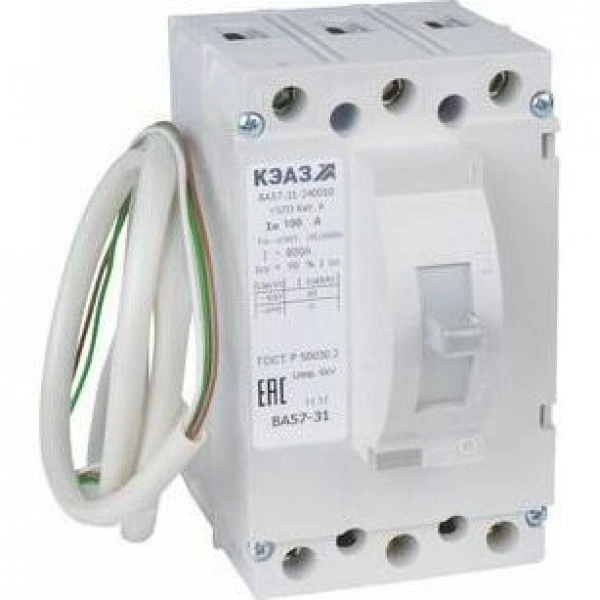

Выключатель автоматический ВА57-31-841110-50А-1000-220DC-УХЛ3-КЭАЗ

Name: Выключатель автоматический ВА57-31-841110-50А-1000-220DC-УХЛ3-КЭАЗ
Brand: КЭАЗ
SKU: 108518
Price: 12213 RUB
Availability: InStock

12 213 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Силовой 2 полюсный автоматический выключатель постоянного тока в литом корпусе на номинальный ток 50 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 75
Габариты изделия: Высота (мм): 125
Габариты изделия: Глубина (мм): 117

Электротехнические характеристики

Количество полюсов: 2
Номинальный ток In (А): 50
Род тока: DC
Номинальное рабочее напряжение постоянного тока Ue (В): 220
Предельная коммутационная способность постоянного тока Icu (кА): 75
Вспомогательные (свободные) контакты: 2з+2р
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 1000А
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: тепловой и электромагнитный
Количество вспомогательных размыкающих контактов: 2
Количество вспомогательных замыкающих контактов: 2
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
Предельная коммутационная способность постоянного тока Icu при 220/240DC (кА): 75
Номинальный продолжительный ток Iu (А): 50
Уставки рабочего тока расцепителя IR (А): 50
Уставки по току мгновенного срабатывания расцепителя Ii (А): 1000

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 50
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 3х15
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 3

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
Дополнительное оборудование: комплект зажимов №1; клеммная крышка
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536201007

Вес, кг:

1 шт 1,18

Объем, м.куб:

1 шт 0,00220211

Габариты упаковки (содержит 1 шт):

Ширина (мм) 88

Высота (мм) 136

Глубина (мм) 184

Штрих-код EAN13:

1 шт 4600572069298
