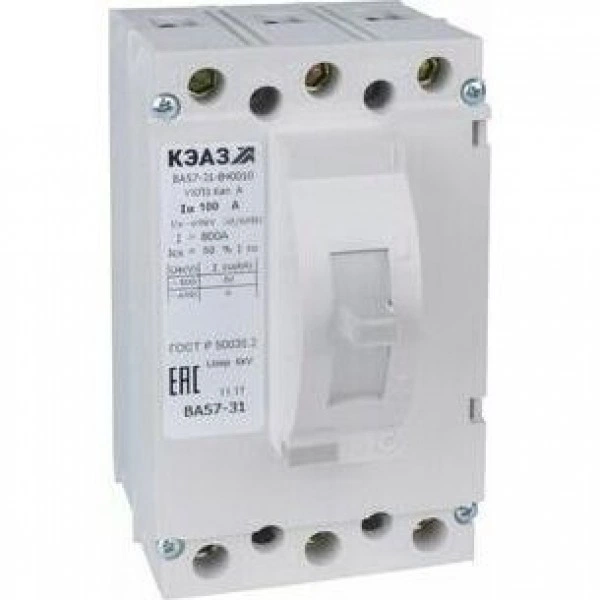

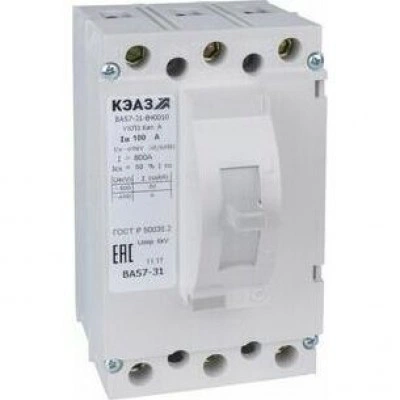

Выключатель автоматический ВА57-31-840010-63А-500А-220DC-ОМ4-РЕГ-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

125

Габариты изделия Глубина (мм)

117

Габариты изделия Ширина (мм)

75

Дополнительные особенности

Дополнительное оборудование

комплект зажимов №1; клеммная крышка

Дополнительный расцепитель

Нет

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-037-05758109-2011

Классификация

Тип изделия

Выключатель автоматический

Тип приёмки

АЭС

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

3х15

Макс. сечение присоединяемых проводов (мм²)

50

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

3

Диапазон рабочих температур (˚С)

от -10°С до +45°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

ОМ4

Степень защиты (IP)

IP20

Электротехнические характеристики

Вид расцепителей

тепловой

Вспомогательные (свободные) контакты

нет

Количество полюсов

2

Контрольная температура (°С)

45

Наличие независимого расцепителя

нет

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

50

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение постоянного тока Ue (В)

220

Номинальный продолжительный ток Iu (А)

63

Номинальный ток In (А)

63

Предельная коммутационная способность постоянного тока Icu (кА)

75

Предельная коммутационная способность постоянного тока Icu при 220/240DC (кА)

75

Регулировка максимальных расцепителей тока

нет

Род тока

DC

Уставка расцепителей токов короткого замыкания

500А

Уставки по току мгновенного срабатывания расцепителя Ii (А)

500

Уставки рабочего тока расцепителя IR (А)

63

Частота тока (Гц)

50/60
