Артикул: 138117

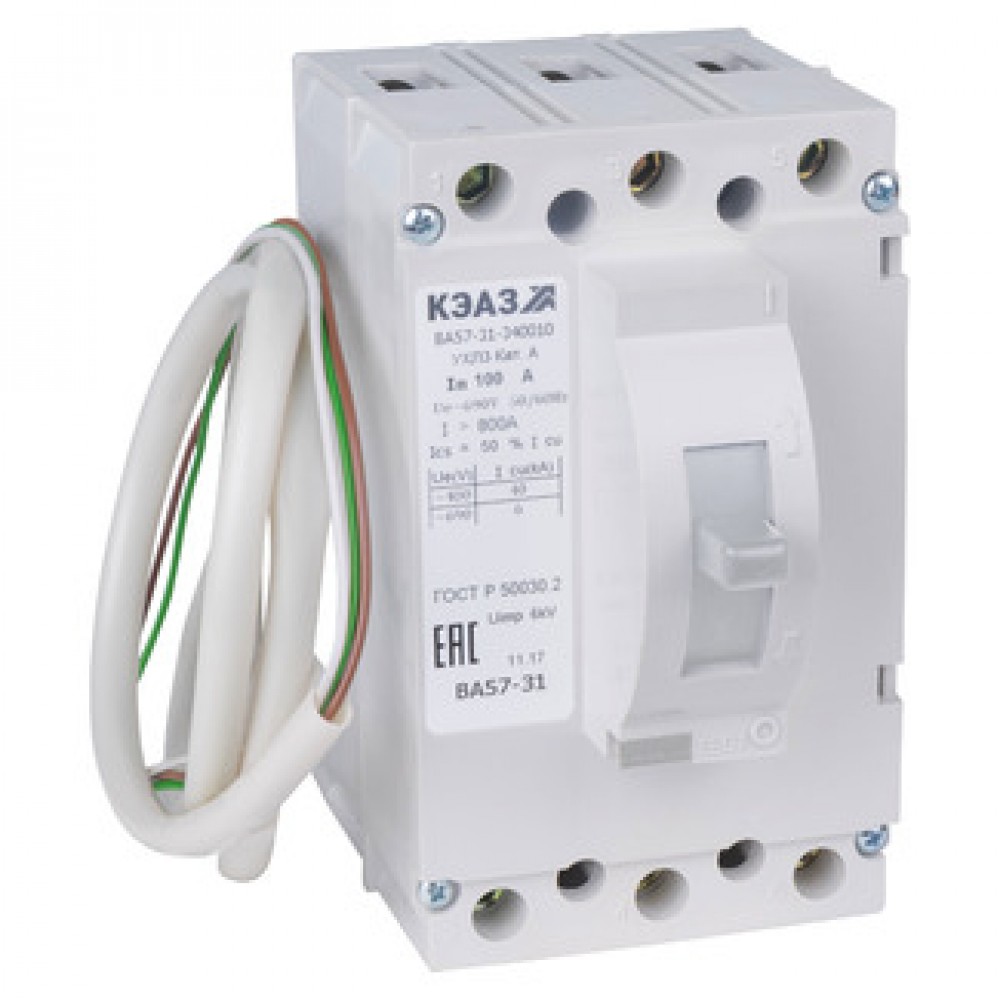

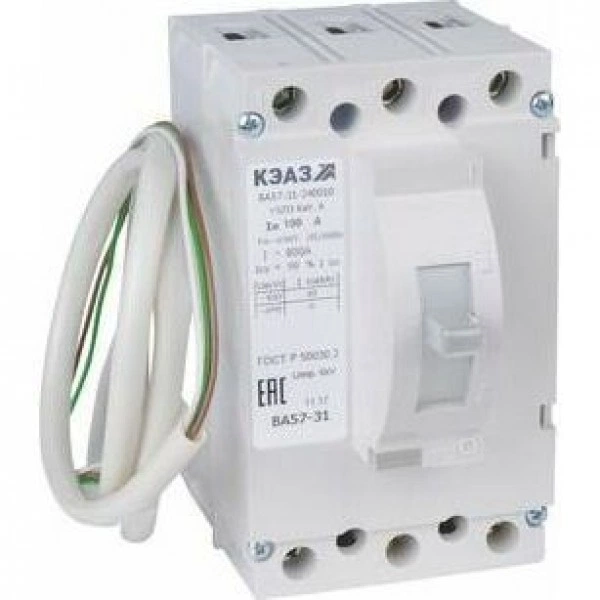

Выключатель автоматический ВА57-31-341210-31,5А-400-690AC-НР400AC-УХЛ3-КЭАЗ
Товар в наличии
Цена по запросу
Описание товара
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 31.5 А.
Основные характеристики
Классификация- Категория ETIM: Силовой автоматический выключатель (EC000228)
- Тип изделия: Выключатель автоматический
- Габариты изделия: Ширина (мм): 75
- Габариты изделия: Высота (мм): 125
- Габариты изделия: Глубина (мм): 117
- Количество полюсов: 3
- Номинальный ток In (А): 31,5
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 6
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 40
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 400А
- Наличие независимого расцепителя: да
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
- Номинальный продолжительный ток Iu (А): 31,5
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 6
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
- Уставки рабочего тока расцепителя IR (А): 31,5
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 400
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 50
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 3х15
- Вид присоединяемых проводников: шина/провод
- Степень защиты (IP): IP20
- Климатическое исполнение и категория размещения: УХЛ3
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Гарантийный срок эксплуатации (лет): 3
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
- Дополнительное оборудование: комплект зажимов №1; клеммная крышка
- Дополнительный расцепитель: НР400AC
- Наличие вспомогательных контактов сигнализации: нет
Дополнительные характеристики
Единица измерения 1 шт
Упаковочная норма 1 шт
Код ТН ВЭД 8536201007
Вес, кг:
1 шт 1,18
Объем, м.куб:
1 шт 0,00220211
Габариты упаковки (содержит 1 шт):
Ширина (мм) 88
Высота (мм) 136
Глубина (мм) 184
Штрих-код EAN13:
1 шт 4600572180771
Документация
Техническая информация
Catalog VA57 for currents from 16 to 800 A (En)
Руководства
Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36
Руководство по эксплуатации автоматических выключателей ВА57-31
Инструкции по входному контролю покупателя
Референции (отзывы)
Отзыв филиал АО СК КЭС по оборудованию КЭАЗ
Референция "Автоматика СэмКабель"
Референция МРСК Центра - КостромаЭнерго
Референция ОАО "Белэлектромонтаж"
Референция МРСК Сибири - АлтайЭнерго
Сертификаты
Свидетельство о типовом одобрении РКО ВА57
Декларации
3D-модели
Чертежи
Подтверждение производства в РФ
Заключение Минпромторга О подтверждении КЭАЗ по 719
Выписки из Реестров отечественной продукции и производителей отечественной продукции
Выписка из Акта экспертизы КТПП (2022)
Прочее
База данных для EPLAN Electric P8 ВА57-31
- Габариты изделия Высота (мм)
- 125
- Габариты изделия Глубина (мм)
- 117
- Габариты изделия Ширина (мм)
- 75
- Дополнительное оборудование
- комплект зажимов №1; клеммная крышка
- Дополнительный расцепитель
- НР400AC
- Наличие вспомогательных контактов сигнализации
- нет
- Стандарт российский (ГОСТ, ТУ)
- ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
- Категория ETIM
- Силовой автоматический выключатель (EC000228)
- Тип изделия
- Выключатель автоматический
- Тип приёмки
- ОТК
- Вид присоединяемых проводников
- шина/провод
- Возможность самостоятельного подключения дополнительных устройств
- нет
- Макс. сечение присоединяемых медных шин (мм)
- 3х15
- Макс. сечение присоединяемых проводов (мм²)
- 50
- Присоединение внешних проводников
- переднее
- Способ крепления (монтажа)
- винт
- Способ установки
- стационарный с креплением на панели
- Категория ETIM
- Силовой автоматический выключатель
- Включено в реестр промышленной продукции РФ
- да
- Гарантийный срок эксплуатации (лет)
- 3
- Диапазон рабочих температур (˚С)
- от -60°С до +40°С
- Категория применения по селективности
- неселективный
- Климатическое исполнение и категория размещения
- УХЛ3
- Степень защиты (IP)
- IP20
- Вид расцепителей
- тепловой и электромагнитный
- Вспомогательные (свободные) контакты
- Нет
- Количество полюсов
- 3
- Наличие независимого расцепителя
- да
- Наличие привода
- ручной
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
- 50
- Номинальное импульсное напряжение Uimp (кВ)
- 6
- Номинальное напряжение изоляции Ui (В)
- 690
- Номинальное рабочее напряжение переменного тока Ue (В)
- 690
- Номинальное рабочее напряжение переменного тока Ue (В)2
- 400
- Номинальный продолжительный ток Iu (А)
- 31,5
- Номинальный ток In (А)
- 31,5
- Предельная коммутационная способность переменного тока Icu (кА)
- 6
- Предельная коммутационная способность переменного тока Icu (кА)2
- 40
- Предельная коммутационная способность переменного тока Icu при 400АС (кА)
- 40
- Предельная коммутационная способность переменного тока Icu при 690AC (кА)
- 6
- Регулировка максимальных расцепителей тока
- нет
- Род тока
- AC
- Уставка расцепителей токов короткого замыкания
- 400А
- Уставки по току мгновенного срабатывания расцепителя Ii (А)
- 400
- Уставки рабочего тока расцепителя IR (А)
- 31,5
- Частота тока (Гц)
- 50/60
