Артикул: 317165

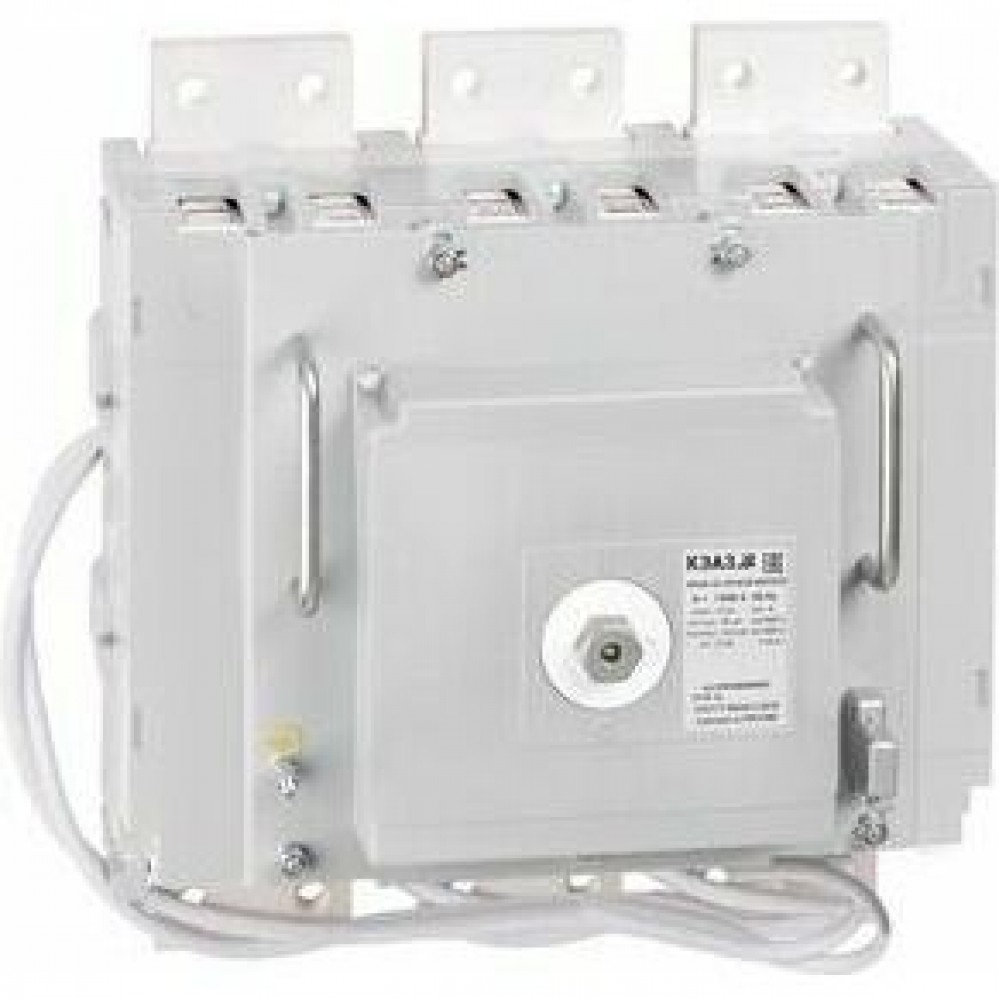

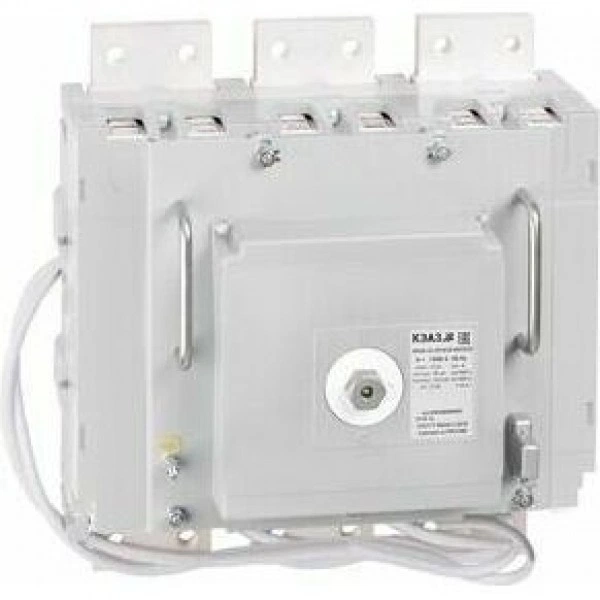

Выключатель автоматический ВА56-43-804730-2000А-440DC-НР230АС/220DC-ПЭ230АС-УХЛ3-КЭАЗ
Товар в наличии
Цена по запросу
Описание товара
Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 2000 А.
Основные характеристики
Классификация- Категория ETIM: Силовой автоматический выключатель (EC000228)
- Тип изделия: Выключатель автоматический
- Габариты изделия: Ширина (мм): 438
- Габариты изделия: Высота (мм): 464
- Габариты изделия: Глубина (мм): 281
- Количество полюсов: 3
- Номинальный ток In (А): 2 000
- Частота тока (Гц): 50/60
- Род тока: AC
- Предельная коммутационная способность переменного тока Icu (кА): 33,5
- Предельная коммутационная способность переменного тока Icu (кА)2: 80
- Номинальное рабочее напряжение постоянного тока Ue (В): 440
- Вспомогательные (свободные) контакты: 3з+3р, ВКС
- Наличие привода: Да
- Наличие независимого расцепителя: да
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: электромагнитный
- Количество вспомогательных размыкающих контактов: 3
- Количество вспомогательных замыкающих контактов: 3
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
- Номинальный продолжительный ток Iu (А): 2 000
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 63
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 24000
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 2(100х12)
- Вид присоединяемых проводников: шина/провод
- Степень защиты (IP): IP00
- Климатическое исполнение и категория размещения: УХЛ3
- Диапазон рабочих температур (˚С): от -50°С до +55°С
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
- Дополнительное оборудование: нет
- Дополнительный расцепитель: НР230AC/220DC
- Наличие вспомогательных контактов сигнализации: да
Дополнительные характеристики
Единица измерения 1 шт
Упаковочная норма 1 шт
Вес, кг:
1 шт 55
Объем, м.куб:
1 шт 0,081144
Габариты упаковки (содержит 1 шт):
Ширина (мм) 560
Высота (мм) 315
Глубина (мм) 460
Штрих-код EAN13:
1 шт 4600572539012
Документация
Техническая информация
Руководства
Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36
Руководство по эксплуатации ВА53-43, ВА55-43
Инструкции по входному контролю покупателя
Инструкция по входному контролю покупателя авт. выкл. OptiMat D, ВА53, ВА55
Референции (отзывы)
Референция ОДО "КРЕЗИ ЭЛЕКТРО"
Референция ООО "Стандарт-Энерго"
Референция ОАО "Белэлектромонтаж"
Референция МРСК Сибири - АлтайЭнерго
Сертификаты
Сертификат ТР ТС 004 ВА52-41, ВА56-41, ВА56-43
СС ТР ТС 004, 040 ВА53-41, 53-43, 55-41, 55-43
Декларации
Патенты
3D-модели
3D-модель ВА55-43 с ЭМП 1600 А
3D-модель ВА55-43 с ЭМП 2000 А
ВА 56-43 Стационарное исполнение с электромагнитным приводом 2000А
ВА 56-43 Стационарное исполнение с электромагнитным приводом 1600А
ВА 56-43 Стационарное исполнение 2000А
ВА 56-43 Стационарное исполнение 1600А
ВА 56-43 Выдвижное исполнение с электромагнитным приводом 1600А
ВА 56-43 Выдвижное исполнение с механическим приводом 1600А
ВА 56-43 DC Стационарное исполнение с электромагнитным приводом 2000А
ВА 56-43 DC Стационарное исполнение с электромагнитным приводом 1600А
ВА 56-43 DC Стационарное исполнение 2000А
ВА 56-43 DC Стационарное исполнение 1600А
ВА 56-43 DC Выдвижное исполнение с электромагнитным приводом 1600А
ВА 56-43 DC Выдвижное исполнение с механическим приводом 1600А
ВА 53(55)-43 Стационарное исполнение с электромагнитным приводом 2000А
ВА 53(55)-43 Стационарное исполнение с электромагнитным приводом 1600А
ВА 53(55)-43 Стационарное исполнение 2000А
ВА 53(55)-43 Выдвижное исполнение с электромагнитным приводом 1600А
ВА 53(55)-43 Выдвижное исполнение с механическим приводом 1600А
ВА 53(55)-43 DC Стационарное исполнение с электромагнитным приводом 2000А
ВА 53(55)-43 DC Стационарное исполнение с электромагнитным приводом 1600А
ВА 53(55)-43 DC Стационарное исполнение 2000А
ВА 53(55)-43 DC Стационарное исполнение 1600А
ВА 53(55)-43 DC Выдвижное исполнение с электромагнитным приводом 1600А
ВА 53(55)-43 DC Выдвижное исполнение с механическим приводом 1600А
Чертежи
ВА 50-43 стационарное исполнение 1600
ВА 50-43 выдвижное исполнение с механическим приводом
ВА 50-43 выдвижное исполнение с электромагнитным приводом
ВА 50-43 с электромагнитным приводом 1600 А
ВА 50-43 с электромагнитным приводом 2000 А
ВА 50-43 стационарное исполнение 2000
Подтверждение производства в РФ
Заключение Минпромторга О подтверждении КЭАЗ по 719
Выписки из Реестров отечественной продукции и производителей отечественной продукции
Выписка из Акта экспертизы КТПП (2022)
Схемы НКУ
Схема OptiSave H243, ВА53, ВА55
Схема OptiSave H233 G, ВА53, ВА55
Прочее
- Габариты изделия Высота (мм)
- 464
- Габариты изделия Глубина (мм)
- 281
- Габариты изделия Ширина (мм)
- 438
- Дополнительное оборудование
- нет
- Дополнительный расцепитель
- НР230AC/220DC
- Наличие вспомогательных контактов сигнализации
- да
- Стандарт российский (ГОСТ, ТУ)
- ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
- Категория ETIM
- Силовой автоматический выключатель (EC000228)
- Тип изделия
- Выключатель автоматический
- Тип приёмки
- ОТК
- Вид присоединяемых проводников
- шина/провод
- Возможность самостоятельного подключения дополнительных устройств
- нет
- Макс. сечение присоединяемых медных шин (мм)
- 2(100х12)
- Присоединение внешних проводников
- переднее
- Способ крепления (монтажа)
- винт
- Способ установки
- стационарный с креплением на панели
- Категория ETIM
- Силовой автоматический выключатель
- Включено в реестр промышленной продукции РФ
- да
- Диапазон рабочих температур (˚С)
- от -50°С до +55°С
- Категория применения по селективности
- неселективный
- Климатическое исполнение и категория размещения
- УХЛ3
- Степень защиты (IP)
- IP00
- Вид расцепителей
- электромагнитный
- Вспомогательные (свободные) контакты
- 3з+3р, ВКС
- Количество вспомогательных замыкающих контактов
- 3
- Количество вспомогательных размыкающих контактов
- 3
- Количество полюсов
- 2
- Наличие независимого расцепителя
- да
- Наличие привода
- Да
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
- 75
- Номинальное импульсное напряжение Uimp (кВ)
- 6
- Номинальное напряжение изоляции Ui (В)
- 690
- Номинальное рабочее напряжение постоянного тока Ue (В)
- 440
- Номинальный продолжительный ток Iu (А)
- 2 000
- Номинальный ток In (А)
- 2 000
- Предельная коммутационная способность переменного тока Icu (кА)
- 33,5
- Предельная коммутационная способность переменного тока Icu (кА)2
- 80
- Предельная коммутационная способность переменного тока Icu при 400АС (кА)
- 63
- Предельная коммутационная способность переменного тока Icu при 690AC (кА)
- 33,5
- Регулировка максимальных расцепителей тока
- нет
- Род тока
- AC
- Уставки по току мгновенного срабатывания расцепителя Ii (А)
- 24000
- Частота тока (Гц)
- 50/60
