Артикул: 293741

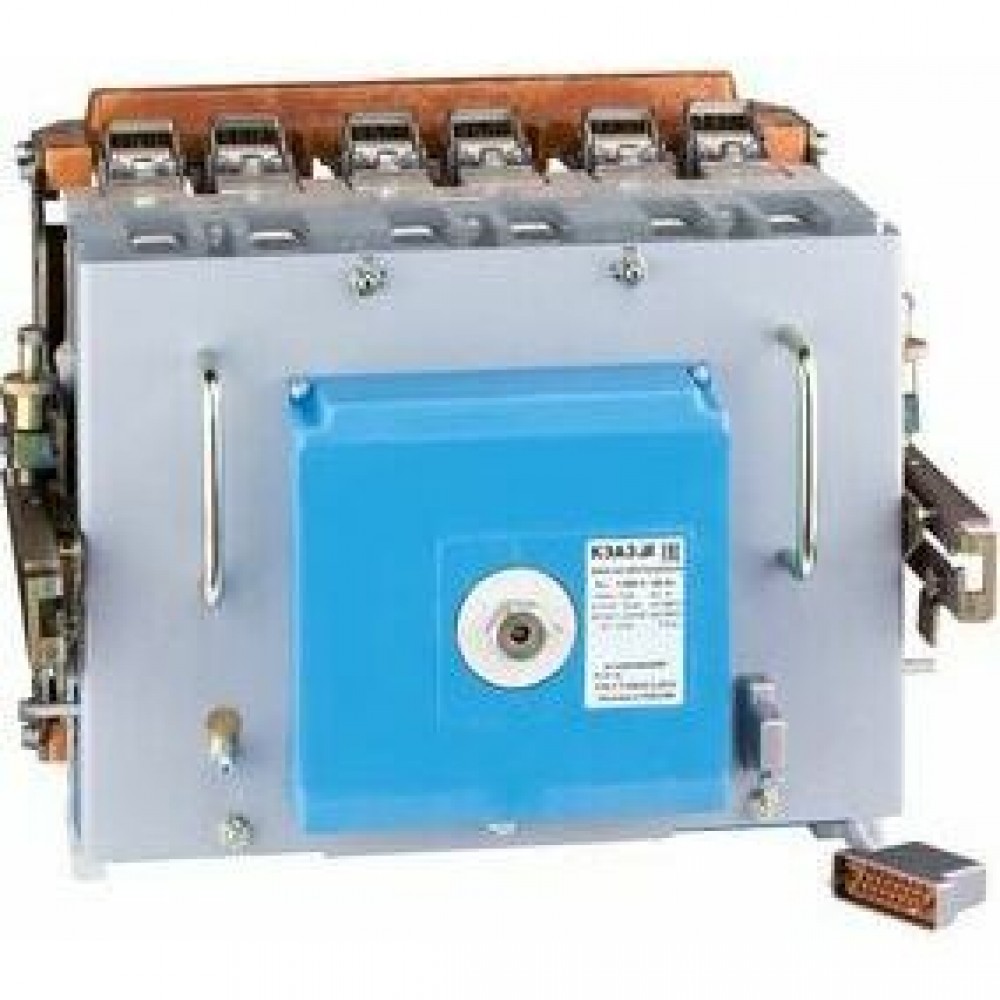

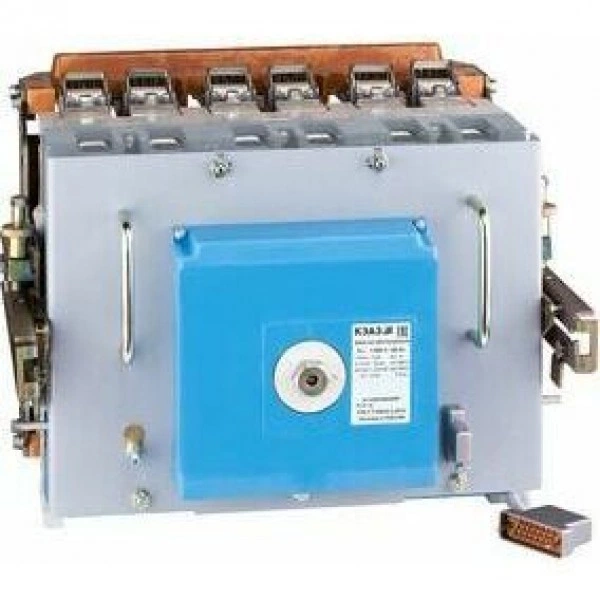

Выключатель автоматический ВА56-43-304770-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ

Name: Выключатель автоматический ВА56-43-304770-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ
Brand: КЭАЗ
SKU: 293741
Price: 465068 RUB
Availability: InStock

465 068 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 1600 А.

Основные характеристики

Классификация

Категория ETIM: Выключатель/переключатель нагрузки (EC001105)

Габариты и материалы

Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 523
Габариты изделия: Глубина (мм): 281

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 1 600
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Предельная коммутационная способность переменного тока Icu (кА)₂: 33,5
Вспомогательные (свободные) контакты: 3з+5р
Наличие привода: ПЭ230AC
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: нет
Количество вспомогательных размыкающих контактов: 5
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 1 600
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 63
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 63
Уставки по току мгновенного срабатывания расцепителя Ii (А): 24000

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(100х12)
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -10°С до +45°С

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
Дополнительное оборудование: Нет
Дополнительный расцепитель: НР230AC/220DC

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536209007

Вес, кг:

1 шт 86

Объем, м.куб:

1 шт 0,081144

Габариты упаковки (содержит 1 шт):

Ширина (мм) 560

Высота (мм) 315

Глубина (мм) 460

Штрих-код EAN13:

1 шт 4600572490023
