Артикул: 308858

Все товары КЭАЗ

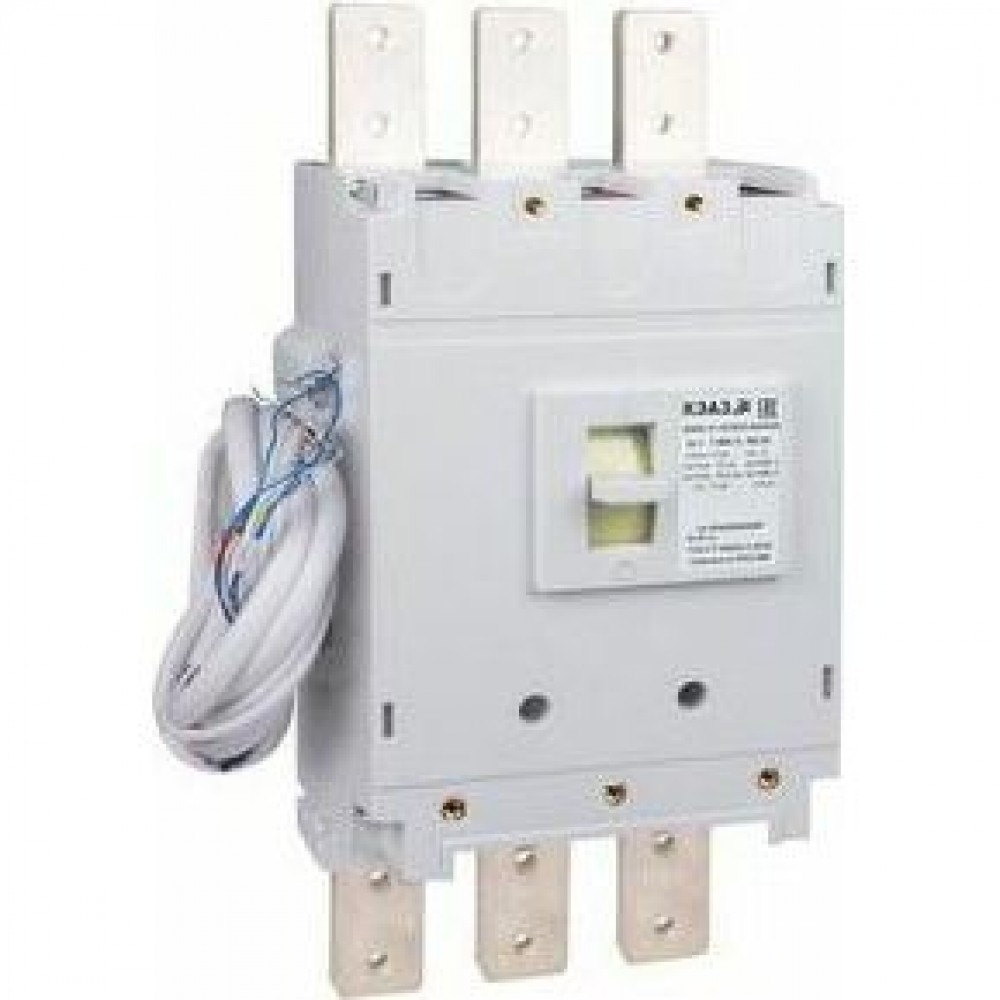

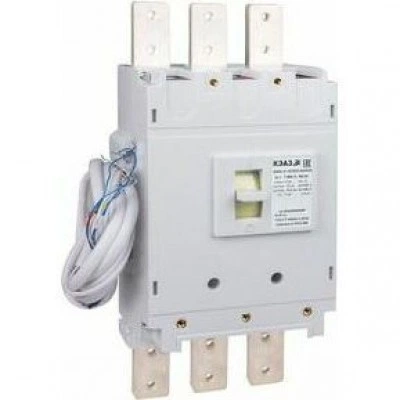

Выключатель автоматический ВА56-41-801816-1000А-440DC-НР230AC/220DC-УХЛ3-КЭАЗ

Товар в наличии

Цена по запросу

Гарантия лучшей цены
Получите персональную цену на данный товар

Описание товара

Силовой 2 полюсный автоматический выключатель постоянного тока в литом корпусе на номинальный ток 1000 А.

Основные характеристики

Классификация
  • Категория ETIM: Выключатель/переключатель нагрузки (EC001105)
  • Тип изделия: Выключатель автоматический
Габариты и материалы
  • Габариты изделия: Ширина (мм): 250
  • Габариты изделия: Высота (мм): 362
  • Габариты изделия: Глубина (мм): 281
Электротехнические характеристики
  • Количество полюсов: 2
  • Номинальный ток In (А): 1 000
  • Частота тока (Гц): 50/60
  • Род тока: DC
  • Номинальное рабочее напряжение постоянного тока Ue (В): 440
  • Предельная коммутационная способность постоянного тока Icu при 440DС (кА): 100
  • Вспомогательные (свободные) контакты: 3з+4р
  • Наличие независимого расцепителя: да
  • Количество вспомогательных размыкающих контактов: 4
  • Количество вспомогательных замыкающих контактов: 3
  • Номинальное напряжение изоляции Ui (В): 690
  • Номинальное импульсное напряжение Uimp (кВ): 6
  • Номинальный продолжительный ток Iu (А): 1 000
Монтажные характеристики
  • Способ крепления (монтажа): винт
  • Присоединение внешних проводников: переднее
  • Возможность самостоятельного подключения дополнительных устройств: нет
  • Способ установки: стационарный с креплением на панели
  • Макс. сечение присоединяемых медных шин (мм): 2(60х12)
  • Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
  • Степень защиты (IP): IP00
  • Климатическое исполнение и категория размещения: УХЛ3
  • Диапазон рабочих температур (˚С): от -50°С до +55°С
Дополнительные особенности
  • Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
  • Дополнительный расцепитель: НР230AC/220DC

Дополнительные характеристики

Единица измерения          1 шт

Упаковочная норма           1 шт

Вес, кг:

1 шт            26

Объем, м.куб:

1 шт            0,04816625

Габариты упаковки (содержит 1 шт):

Ширина (мм)          565

Высота (мм)          275

Глубина (мм)          310

Штрих-код EAN13:

1 шт            4600572531832





Документация

Техническая информация

Каталог ВА53/ВА55

Catalog VA53/VA55 En

Каталог ВА52, ВА53, ВА55

Руководства

Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36

Дополнение к руководству по эксплуатации выключателей автоматических ВА53-41 и ВА55-41

Руководство по эксплуатации силовых выключателей в литом корпусе ВА53-41, ВА55-41

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя авт. выкл. OptiMat D, ВА53, ВА55

Референции (отзывы)

Референция МРСК Урала

Референция ООО "Элтеко"

Референция Фаворит-Электро

Референция ООО "Стандарт-Энерго"

Референция ОДО "БЕЛТЕХПРОМ"

Референция ОАО "Белэлектромонтаж"

Референция МРСК Сибири - АлтайЭнерго

Сертификаты

Сертификат ТР ТС 004 ВА52-41, ВА56-41, ВА56-43

СС ТР ТС 004, 040 ВА53-41, 53-43, 55-41, 55-43

Декларации

ДС ТР ЕАЭС 037 ВА53, 55

Патенты

Патент 68361 - ВА55-43

3D-модели

3D-модель-ВА55(53)-41

3D-модель ВА55(53)-41 выдвиженое исполнение с эл. магнитным приводом

3D-модель ВА53(55)-41 ЗП с ЭМП

3D-модель ВА53-41 ЗП

3D-модель ВА55-41 с ЭМП

3D-модель ВА55-41

3D-модель ВА 55-41 ВИ с РДП

3D-модель ВА 55-41 ВИ с ЭМП

ВА53(55)-41 Стационарное исполнение

ВА53(55)-41 Стационарное исполнение с электромагнитным приводом

ВА53(55)-41 Заднее присоединение

ВА53(55)-41 Выдвижное исполнение с электромагнитным приводом

ВА53(55)-41 Выдвижное исполнение с ручным дистанционным приводом

ВА53(55)-41 DC Стационарное исполнение

ВА53(55)-41 DC Стационарное исполнение с электромагнитным приводом

ВА53(55)-41 DC Заднее присоединение

ВА53(55)-41 DC Выдвижное исполнение с электромагнитным приводом

ВА53(55)-41 DC Выдвижное исполнение с ручным дистанционным приводом

ВА52(56)-41 Стационарное исполнение

ВА52(56)-41 Стационарное исполнение с электромагнитным приводом приводом

ВА52(56)-41 Выдвижное исполнение с электромагнитным приводом

ВА52(56)-41 Выдвижное исполнение с ручным дистанционным приводом

ВА52(56)-41 DC Стационарное исполнение

ВА52(56)-41 DC Стационарное исполнение с электромагнитным приводом

ВА52(56)-41 DC Заднее присоединение

Чертежи

Чертежи ВА50-41

ВА 50-41 выдвижное исполнение с механическим приводом

ВА 50-41 выдвижное исполнение с электромагнитным приводом

ВА 50-41 заднее присоединение

ВА 50-41 стационарное исполнение с электромагнитным приводом

ВА 50-41 стационарное исполнение

ВА52(56)-41 Заднее присоединение

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Схемы НКУ

Схема OptiSave H243, ВА53, ВА55

Схема OptiSave H233 G, ВА53, ВА55

Прочее

OptiSave N 232 ЭМП ВА55

Схема OptiSave N 222 ЭМП ВА55

ВА52,ВА53,ВА55 опросный лист

База данных для EPLAN Electric P8 ВА53, ВА55 (2)

База данных для EPLAN Electric P8 ВА53, ВА55 (1)

Габариты и материалы
Габариты изделия Высота (мм)
362
Габариты изделия Глубина (мм)
281
Габариты изделия Ширина (мм)
250
Дополнительные особенности
Дополнительный расцепитель
НР230AC/220DC
Стандарт российский (ГОСТ, ТУ)
ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
Классификация
Категория ETIM
Выключатель/переключатель нагрузки (EC001105)
Тип изделия
Выключатель автоматический
Тип приёмки
ОТК
Монтажные характеристики
Вид присоединяемых проводников
шина/провод
Возможность самостоятельного подключения дополнительных устройств
нет
Макс. сечение присоединяемых медных шин (мм)
2(60х12)
Присоединение внешних проводников
переднее
Способ крепления (монтажа)
винт
Способ установки
стационарный с креплением на панели
Характеристики ETIM
Категория ETIM
Силовой автоматический выключатель
Эксплуатационные характеристики
Включено в реестр промышленной продукции РФ
да
Диапазон рабочих температур (˚С)
от -50°С до +55°С
Категория применения по селективности
неселективный
Климатическое исполнение и категория размещения
УХЛ3
Степень защиты (IP)
IP00
Электротехнические характеристики
Вспомогательные (свободные) контакты
3з+4р
Количество вспомогательных замыкающих контактов
3
Количество вспомогательных размыкающих контактов
4
Количество полюсов
2
Наличие независимого расцепителя
да
Номинальное импульсное напряжение Uimp (кВ)
6
Номинальное напряжение изоляции Ui (В)
690
Номинальное рабочее напряжение постоянного тока Ue (В)
440
Номинальный продолжительный ток Iu (А)
1 000
Номинальный ток In (А)
1 000
Предельная коммутационная способность постоянного тока Icu при 440DС (кА)
100
Род тока
DC
Частота тока (Гц)
50/60
