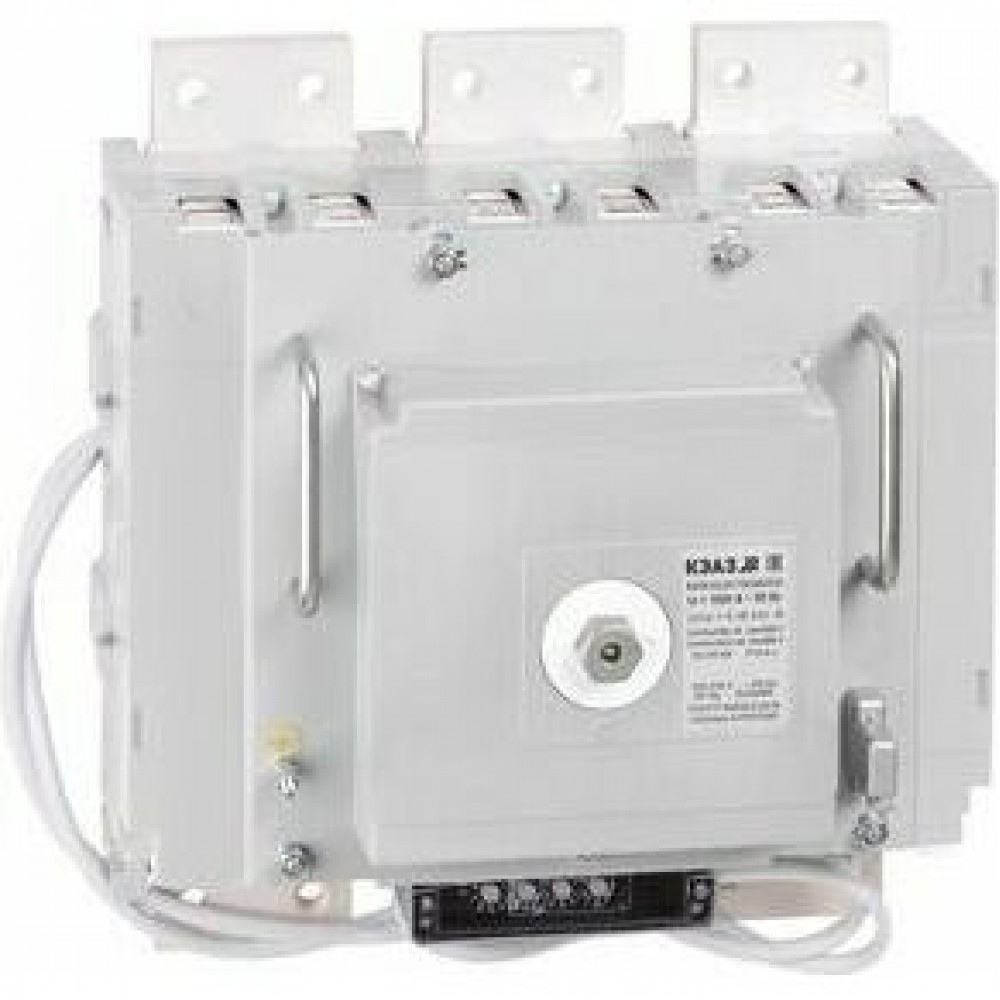

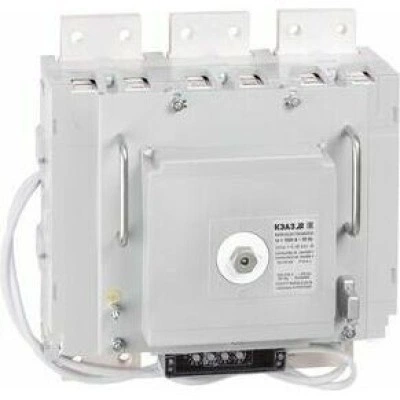

Выключатель автоматический ВА55-43-344730-2000А-690AC-НР400AC-ПЭ400AC-ОМ4-РЕГ-КЭАЗ

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 362665

Все товары КЭАЗ

Выключатель автоматический ВА55-43-344730-2000А-690AC-НР400AC-ПЭ400AC-ОМ4-РЕГ-КЭАЗ

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 2000 А.

Основные характеристики

Классификация

Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 438
Габариты изделия: Высота (мм): 532
Габариты изделия: Глубина (мм): 281

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 2 000
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Вспомогательные (свободные) контакты: 3з+3р ВКС
Наличие привода: электромагнитный 400AC
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 3
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Предельный ток селективности Is (кА): 30
Тип расцепителя: МРТ
Номинальный продолжительный ток Iu (А): 2 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 80
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 63
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 30000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(100х12)
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP00
Диапазон рабочих температур (˚С): от -50°С до +55°С

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
Дополнительное оборудование: нет
Дополнительный расцепитель: НР400AC
Наличие вспомогательных контактов сигнализации: да

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Габариты и материалы

Габариты изделия Высота (мм): 532
Габариты изделия Глубина (мм): 281

Габариты изделия Ширина (мм): 438

Дополнительные особенности

Дополнительное оборудование: нет
Дополнительный расцепитель: НР400AC

Наличие вспомогательных контактов сигнализации: да
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007

Классификация

Тип изделия: Выключатель автоматический

Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина/провод
Возможность самостоятельного подключения дополнительных устройств: нет
Макс. сечение присоединяемых медных шин (мм): 2(100х12)

Присоединение внешних проводников: переднее
Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ: да
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный

Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP00

Электротехнические характеристики

Вид расцепителей: электронный
Вспомогательные (свободные) контакты: 3з+3р ВКС
Количество вспомогательных замыкающих контактов: 3
Количество вспомогательных размыкающих контактов: 3
Количество полюсов: 3
Наличие независимого расцепителя: да
Наличие привода: электромагнитный 400AC
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 63
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальное напряжение изоляции Ui (В): 690
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальный продолжительный ток Iu (А): 2 000
Номинальный ток In (А): 2 000
Предельная коммутационная способность переменного тока Icu (кА): 33,5

Предельная коммутационная способность переменного тока Icu при 400АС (кА): 80
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельный ток селективности Is (кА): 30
Регулировка максимальных расцепителей тока: да
Род тока: AC
Тип расцепителя: МРТ
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Уставки по току мгновенного срабатывания расцепителя Ii (А): 30000
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Частота тока (Гц): 50/60
