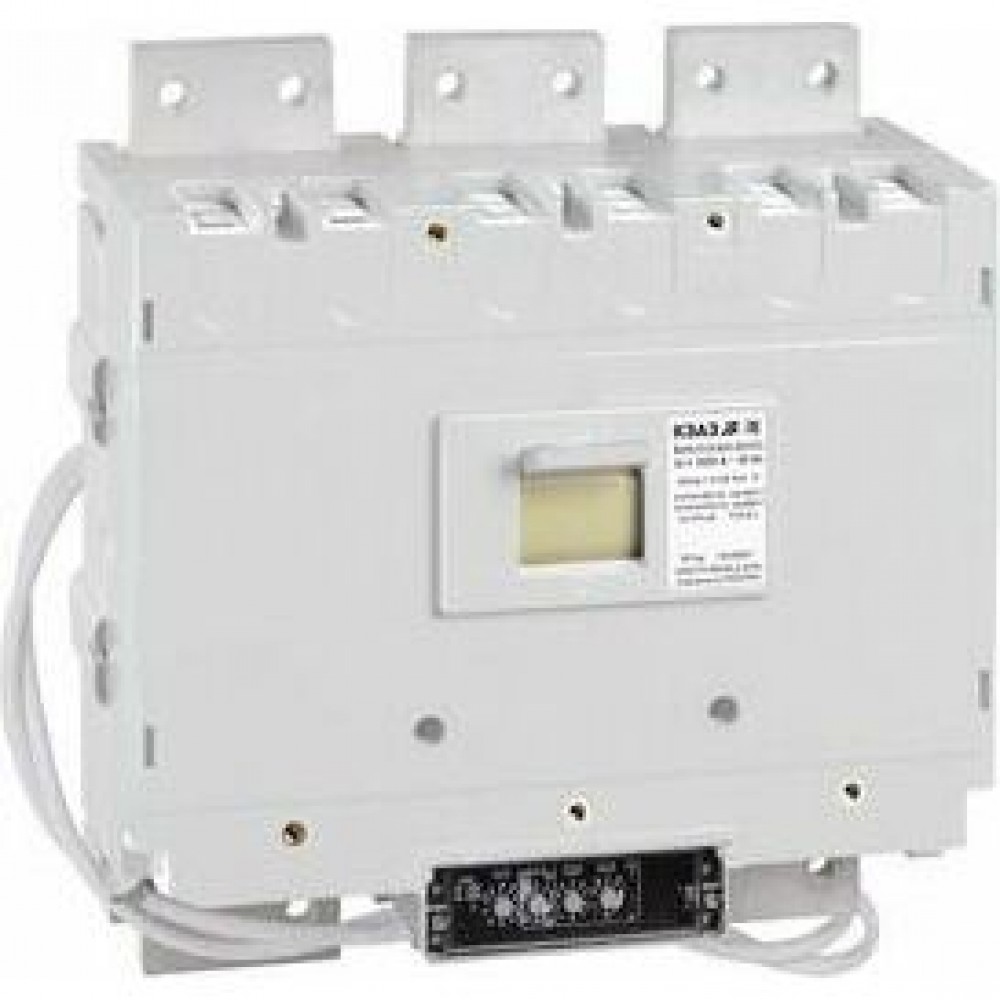

Выключатель автоматический ВА55-43-344710-2000А-690AC-НР400AC-УХЛ3-КЭАЗ

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 108292

Все товары КЭАЗ

Выключатель автоматический ВА55-43-344710-2000А-690AC-НР400AC-УХЛ3-КЭАЗ

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 2000 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 438
Габариты изделия: Высота (мм): 464
Габариты изделия: Глубина (мм): 200

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 2 000
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 80
Вспомогательные (свободные) контакты: 3з+4р, ВКС
Наличие привода: ручной
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Количество вспомогательных размыкающих контактов: 4
Количество вспомогательных замыкающих контактов: 3
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 30
Тип расцепителя: MR2-AC
Номинальный продолжительный ток Iu (А): 2 000
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 80
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 63
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 30000
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(100х12)
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
Дополнительное оборудование: Нет
Дополнительный расцепитель: НР400AC
Наличие вспомогательных контактов сигнализации: да

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536209007

Вес, кг:

1 шт 56

Объем, м.куб:

1 шт 0,081144

Габариты упаковки (содержит 1 шт):

Ширина (мм) 560

Высота (мм) 315

Глубина (мм) 460

Штрих-код EAN13:

1 шт 4600572104623

Документация

Техническая информация

Каталог ВА53/ВА55

Catalog VA53/VA55 En

Каталог ВА52, ВА53, ВА55

Руководства

Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36

Руководство по эксплуатации ВА53-43, ВА55-43

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя авт. выкл. OptiMat D, ВА53, ВА55

Референции (отзывы)

Референция ОДО "КРЕЗИ ЭЛЕКТРО"

Референция ООО "Стандарт-Энерго"

Референция ОДО "БЕЛТЕХПРОМ"

Референция ОАО "Белэлектромонтаж"

Референция МРСК Сибири - АлтайЭнерго

Сертификаты

Сертификат ТР ТС 004 ВА52-41, ВА56-41, ВА56-43

СС ТР ТС 004, 040 ВА53-41, 53-43, 55-41, 55-43

Декларации

ДС ТР ЕАЭС 037 ВА53, 55

Патенты

Патент 68361 - ВА55-43

3D-модели

3D-модель ВА55-43-1600 А

3D-модель ВА55-43 2000А

3D-модель ВА55-43 с ЭМП 1600 А

3D-модель ВА55-43 с ЭМП 2000 А

3D-модель ВА 55-43 ВИ с РДП

3D-модель ВА 55-43 ВИ с ЭМП

ВА 56-43 Стационарное исполнение с электромагнитным приводом 2000А

ВА 56-43 Стационарное исполнение с электромагнитным приводом 1600А

ВА 56-43 Стационарное исполнение 2000А

ВА 56-43 Стационарное исполнение 1600А

ВА 56-43 Выдвижное исполнение с электромагнитным приводом 1600А

ВА 56-43 Выдвижное исполнение с механическим приводом 1600А

ВА 56-43 DC Стационарное исполнение с электромагнитным приводом 2000А

ВА 56-43 DC Стационарное исполнение с электромагнитным приводом 1600А

ВА 56-43 DC Стационарное исполнение 2000А

ВА 56-43 DC Стационарное исполнение 1600А

ВА 56-43 DC Выдвижное исполнение с электромагнитным приводом 1600А

ВА 56-43 DC Выдвижное исполнение с механическим приводом 1600А

ВА 53(55)-43 Стационарное исполнение с электромагнитным приводом 2000А

ВА 53(55)-43 Стационарное исполнение с электромагнитным приводом 1600А

ВА 53(55)-43 Стационарное исполнение 2000А

ВА 53(55)-43 Выдвижное исполнение с электромагнитным приводом 1600А

ВА 53(55)-43 Выдвижное исполнение с механическим приводом 1600А

ВА 53(55)-43 DC Стационарное исполнение с электромагнитным приводом 2000А

ВА 53(55)-43 DC Стационарное исполнение с электромагнитным приводом 1600А

ВА 53(55)-43 DC Стационарное исполнение 2000А

ВА 53(55)-43 DC Стационарное исполнение 1600А

ВА 53(55)-43 DC Выдвижное исполнение с электромагнитным приводом 1600А

ВА 53(55)-43 DC Выдвижное исполнение с механическим приводом 1600А

3D-модель-ВА55(53)-43 (2000А)

3D-модель ВА55-43 Ручной Привод

Чертежи

Чертежи ВА50-43

ВА 50-43 стационарное исполнение 1600

ВА 50-43 выдвижное исполнение с механическим приводом

ВА 50-43 выдвижное исполнение с электромагнитным приводом

ВА 50-43 с электромагнитным приводом 1600 А

ВА 50-43 с электромагнитным приводом 2000 А

ВА 50-43 стационарное исполнение 2000

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Схемы НКУ

Схема OptiSave H243, ВА53, ВА55

Схема OptiSave H233 G, ВА53, ВА55

Прочее

OptiSave N 232 ЭМП ВА55

Схема OptiSave N 222 ЭМП ВА55

ВА52,ВА53,ВА55 опросный лист

Схема OptiSave N 222 ЭМП ВА57

База данных для EPLAN Electric P8 ВА53, ВА55 (2)

База данных для EPLAN Electric P8 ВА53, ВА55 (1)

Габариты и материалы

Габариты изделия Высота (мм): 464
Габариты изделия Глубина (мм): 200

Габариты изделия Ширина (мм): 438

Дополнительные особенности

Дополнительное оборудование: Нет
Дополнительный расцепитель: НР400AC

Наличие вспомогательных контактов сигнализации: да
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина/провод
Возможность самостоятельного подключения дополнительных устройств: нет
Макс. сечение присоединяемых медных шин (мм): 2(100х12)

Присоединение внешних проводников: переднее
Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ: да
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный

Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP00

Электротехнические характеристики

Вид расцепителей: электронный
Вспомогательные (свободные) контакты: 3з+4р, ВКС
Количество вспомогательных замыкающих контактов: 3
Количество вспомогательных размыкающих контактов: 4
Количество полюсов: 3
Наличие независимого расцепителя: да
Наличие привода: ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 63
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальное напряжение изоляции Ui (В): 690
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Номинальный продолжительный ток Iu (А): 2 000
Номинальный ток In (А): 2 000

Предельная коммутационная способность переменного тока Icu (кА): 33,5
Предельная коммутационная способность переменного тока Icu (кА)2: 80
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 80
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельный ток селективности Is (кА): 30
Регулировка максимальных расцепителей тока: да
Род тока: AC
Тип расцепителя: MR2-AC
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Уставки по току мгновенного срабатывания расцепителя Ii (А): 30000
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Частота тока (Гц): 50/60
