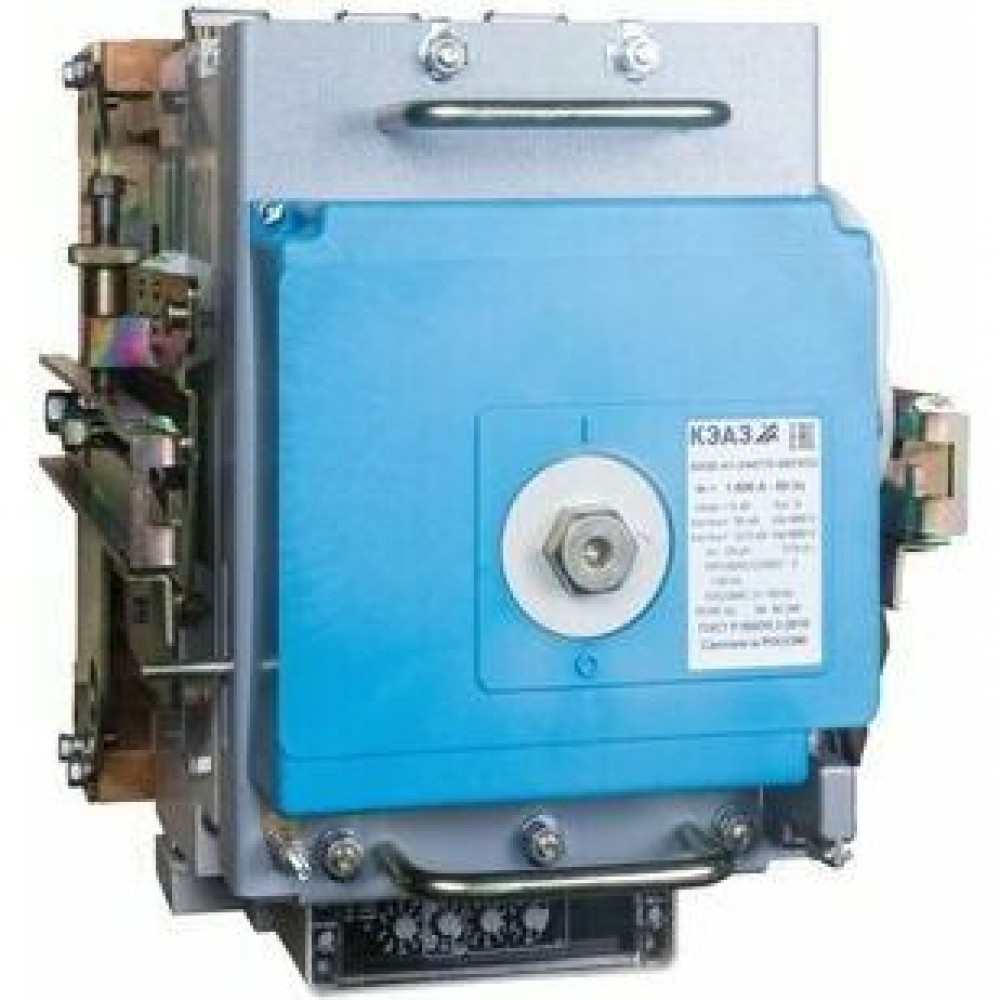

Выключатель автоматический ВА55-41-341870-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

390

Габариты изделия Глубина (мм)

498

Габариты изделия Ширина (мм)

330

Дополнительные особенности

Дополнительное оборудование

Нет

Дополнительный расцепитель

НР230AC/220DC

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-038-05758109-2007

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

2(60х12)

Присоединение внешних проводников

заднее

Способ крепления (монтажа)

винт

Способ установки

выдвижной

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Диапазон рабочих температур (˚С)

от -50°С до +55°С

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Вспомогательные (свободные) контакты

3з+3р

Количество вспомогательных замыкающих контактов

3

Количество вспомогательных размыкающих контактов

3

Количество полюсов

3

Наличие независимого расцепителя

да

Наличие привода

электромагнитный 230AC

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

55

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

1 000

Номинальный ток In (А)

1 000

Предельная коммутационная способность переменного тока Icu (кА)

33,5

Предельная коммутационная способность переменного тока Icu (кА)2

55

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

55

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

33,5

Предельный ток селективности Is (кА)

20

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

MR2-AC

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.

Уставки по времени срабатывания расцепителя при токе 6IR (с)

2;4;8;16;OFF

Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с)

2;4;8;12;OFF

Уставки по току мгновенного срабатывания расцепителя Ii (А)

20000

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;3;4;5;6;7;8;9;10

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1

Частота тока (Гц)

50/60
