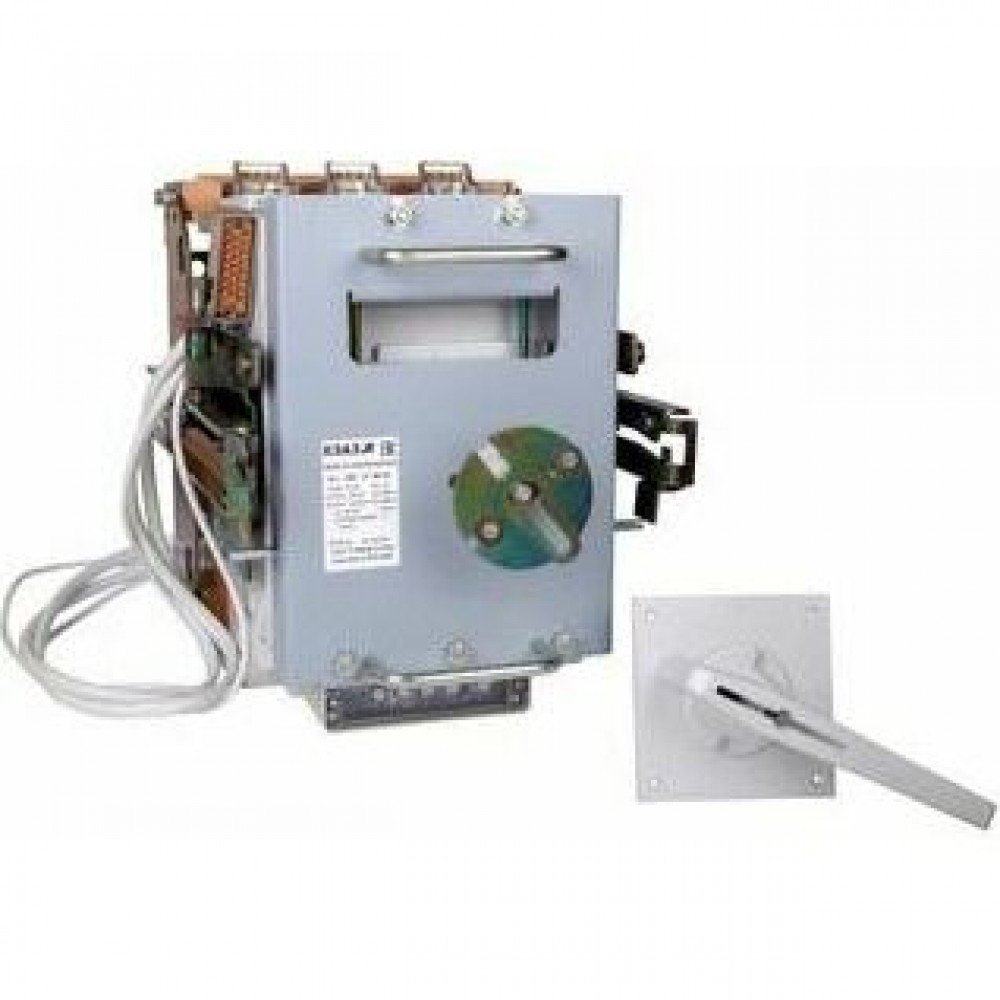

Выключатель автоматический ВА55-41-330050-250А-690AC-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

390

Габариты изделия Глубина (мм)

690

Габариты изделия Ширина (мм)

328

Дополнительные особенности

Дополнительный расцепитель

Нет

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-038-05758109-2007

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

2(60х12)

Присоединение внешних проводников

заднее

Способ крепления (монтажа)

винт

Способ установки

выдвижной

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Диапазон рабочих температур (˚С)

от -50°С до +55°С

Категория применения по селективности

селективный

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Вспомогательные (свободные) контакты

Нет

Количество полюсов

3

Наличие независимого расцепителя

нет

Наличие привода

ручной дистанционный привод

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

55

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

250

Номинальный ток In (А)

250

Предельная коммутационная способность переменного тока Icu (кА)

33,5

Предельная коммутационная способность переменного тока Icu (кА)2

55

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

55

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

33,5

Предельный ток селективности Is (кА)

20

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

MR1-AC

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)

Мгн.

Уставки по времени срабатывания расцепителя при токе 6IR (с)

2;4;8;16;OFF

Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с)

2;4;8;12;OFF

Уставки по току мгновенного срабатывания расцепителя Ii (А)

20000

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;3;4;5;6;7;8;9;10

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)

0,4;0,6;0,8;1;OFF

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1

Частота тока (Гц)

50/60
