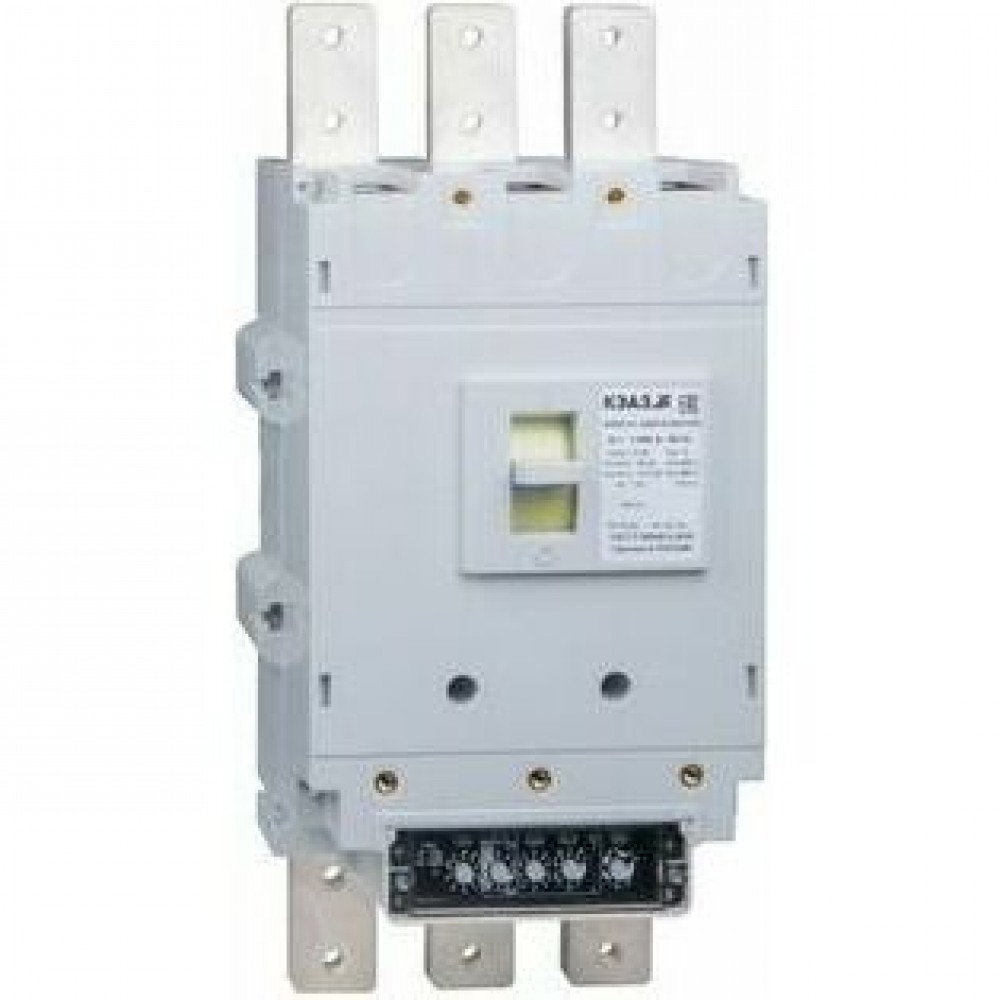

Выключатель автоматический ВА55-41-330016-400А-690AC-УХЛ3-КЭАЗ

Помощь эксперта

Оставьте телефон и специалист перезвонит

Артикул: 292166

Все товары КЭАЗ

Выключатель автоматический ВА55-41-330016-400А-690AC-УХЛ3-КЭАЗ

Товар в наличии

Цена по запросу

Оптовая цена?

Гарантия лучшей цены

Получите персональную цену на данный товар

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 400 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 250
Габариты изделия: Высота (мм): 525
Габариты изделия: Глубина (мм): 200

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 400
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 55
Вспомогательные (свободные) контакты: нет
Наличие привода: ручной
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: да
Вид расцепителей: электронный
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Предельный ток селективности Is (кА): 20
Тип расцепителя: MR1-AC
Номинальный продолжительный ток Iu (А): 400
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): Мгн.
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 2(60х12)
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -50°С до +55°С

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
Дополнительное оборудование: скоба блокировки
Дополнительный расцепитель: нет
Наличие вспомогательных контактов сигнализации: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536209007

Вес, кг:

1 шт 26

Объем, м.куб:

1 шт 0,04816625

Габариты упаковки (содержит 1 шт):

Ширина (мм) 565

Высота (мм) 275

Глубина (мм) 310

Штрих-код EAN13:

1 шт 4600572482431

Документация

Техническая информация

Каталог ВА53/ВА55

Catalog VA53/VA55 En

Каталог ВА52, ВА53, ВА55

Руководства

Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36

Дополнение к руководству по эксплуатации выключателей автоматических ВА53-41 и ВА55-41

Руководство по эксплуатации силовых выключателей в литом корпусе ВА53-41, ВА55-41

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя авт. выкл. OptiMat D, ВА53, ВА55

Референции (отзывы)

Референция МРСК Урала

Референция ООО "Элтеко"

Референция Фаворит-Электро

Референция ООО "Стандарт-Энерго"

Референция ОДО "БЕЛТЕХПРОМ"

Референция ОАО "Белэлектромонтаж"

Референция МРСК Сибири - АлтайЭнерго

Сертификаты

Сертификат ТР ТС 004 ВА52-41, ВА56-41, ВА56-43

СС ТР ТС 004, 040 ВА53-41, 53-43, 55-41, 55-43

Декларации

ДС ТР ЕАЭС 037 ВА53, 55

Патенты

Патент 68361 - ВА55-43

3D-модели

3D-модель-ВА55(53)-41

3D-модель ВА55(53)-41 выдвиженое исполнение с эл. магнитным приводом

3D-модель ВА53(55)-41 ЗП с ЭМП

3D-модель ВА53-41 ЗП

3D-модель ВА55-41 с ЭМП

3D-модель ВА55-41

3D-модель ВА 55-41 ВИ с РДП

3D-модель ВА 55-41 ВИ с ЭМП

ВА53(55)-41 Стационарное исполнение

ВА53(55)-41 Стационарное исполнение с электромагнитным приводом

ВА53(55)-41 Заднее присоединение

ВА53(55)-41 Выдвижное исполнение с электромагнитным приводом

ВА53(55)-41 Выдвижное исполнение с ручным дистанционным приводом

ВА53(55)-41 DC Стационарное исполнение

ВА53(55)-41 DC Стационарное исполнение с электромагнитным приводом

ВА53(55)-41 DC Заднее присоединение

ВА53(55)-41 DC Выдвижное исполнение с электромагнитным приводом

ВА53(55)-41 DC Выдвижное исполнение с ручным дистанционным приводом

ВА52(56)-41 Стационарное исполнение

ВА52(56)-41 Стационарное исполнение с электромагнитным приводом приводом

ВА52(56)-41 Выдвижное исполнение с электромагнитным приводом

ВА52(56)-41 Выдвижное исполнение с ручным дистанционным приводом

ВА52(56)-41 DC Стационарное исполнение

ВА52(56)-41 DC Стационарное исполнение с электромагнитным приводом

ВА52(56)-41 DC Заднее присоединение

Чертежи

Чертежи ВА50-41

ВА 50-41 выдвижное исполнение с механическим приводом

ВА 50-41 выдвижное исполнение с электромагнитным приводом

ВА 50-41 заднее присоединение

ВА 50-41 стационарное исполнение с электромагнитным приводом

ВА 50-41 стационарное исполнение

ВА52(56)-41 Заднее присоединение

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Схемы НКУ

Схема OptiSave H243, ВА53, ВА55

Схема OptiSave H233 G, ВА53, ВА55

Прочее

OptiSave N 232 ЭМП ВА55

Схема OptiSave N 222 ЭМП ВА55

ВА52,ВА53,ВА55 опросный лист

База данных для EPLAN Electric P8 ВА53, ВА55 (2)

База данных для EPLAN Electric P8 ВА53, ВА55 (1)

Габариты и материалы

Габариты изделия Высота (мм): 525
Габариты изделия Глубина (мм): 200

Габариты изделия Ширина (мм): 250

Дополнительные особенности

Дополнительное оборудование: скоба блокировки
Дополнительный расцепитель: нет

Наличие вспомогательных контактов сигнализации: нет
Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Тип приёмки: ОТК

Монтажные характеристики

Вид присоединяемых проводников: шина/провод
Возможность самостоятельного подключения дополнительных устройств: нет
Макс. сечение присоединяемых медных шин (мм): 2(60х12)

Присоединение внешних проводников: переднее
Способ крепления (монтажа): винт
Способ установки: стационарный с креплением на панели

Характеристики ETIM

Категория ETIM: Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ: да
Диапазон рабочих температур (˚С): от -50°С до +55°С
Категория применения по селективности: селективный

Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP00

Электротехнические характеристики

Вид расцепителей: электронный
Вспомогательные (свободные) контакты: нет
Количество полюсов: 3
Наличие независимого расцепителя: нет
Наличие привода: ручной
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 55
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальное напряжение изоляции Ui (В): 690
Номинальное рабочее напряжение переменного тока Ue (В): 690
Номинальное рабочее напряжение переменного тока Ue (В)2: 400
Номинальный продолжительный ток Iu (А): 400
Номинальный ток In (А): 400
Предельная коммутационная способность переменного тока Icu (кА): 33,5
Предельная коммутационная способность переменного тока Icu (кА)2: 55

Предельная коммутационная способность переменного тока Icu при 400АС (кА): 55
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
Предельный ток селективности Is (кА): 20
Регулировка максимальных расцепителей тока: да
Род тока: AC
Тип расцепителя: MR1-AC
Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с): Мгн.
Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF
Уставки по току мгновенного срабатывания расцепителя Ii (А): 20000
Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir): 0,4;0,6;0,8;1;OFF
Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
Частота тока (Гц): 50/60
