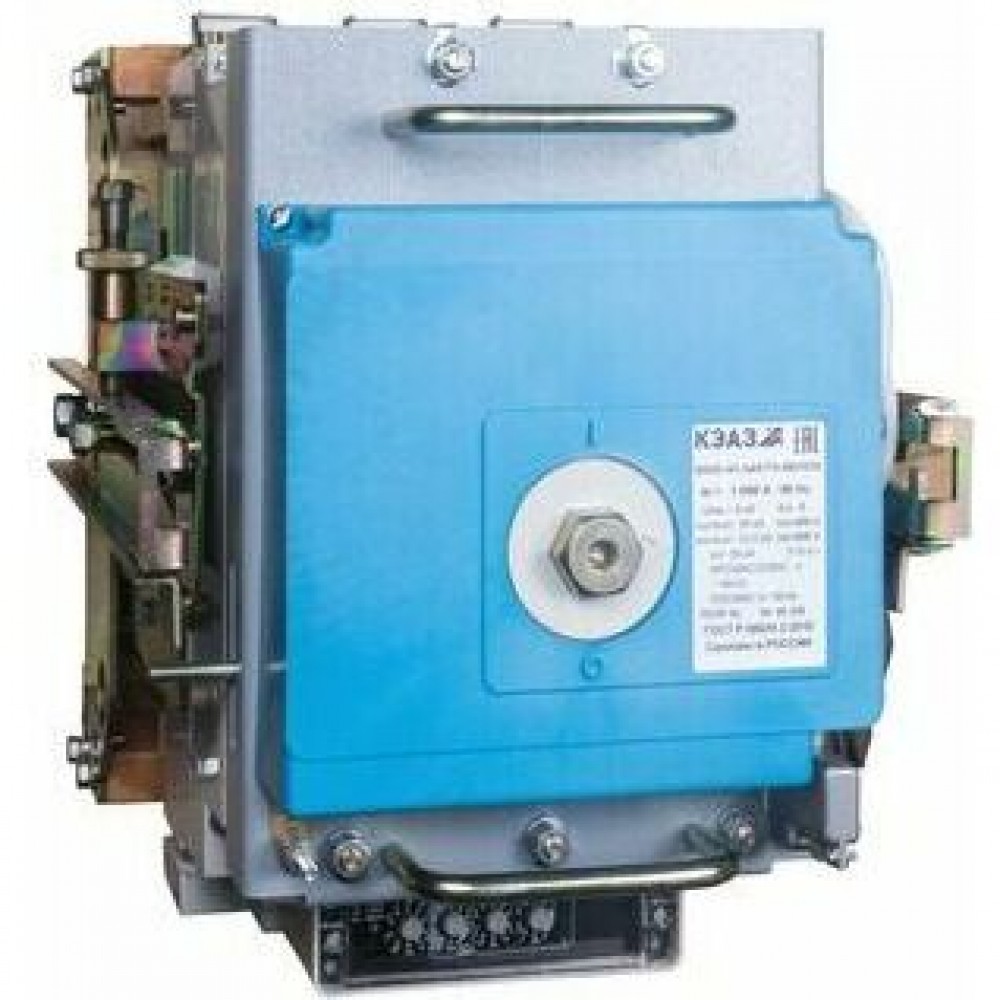

Выключатель автоматический ВА53-41-341870-630А-690AC-НР400АС-ПЭ400АС-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

390

Габариты изделия Глубина (мм)

498

Габариты изделия Ширина (мм)

330

Дополнительные особенности

Дополнительное оборудование

нет

Дополнительный расцепитель

НР400АС

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-038-05758109-2007

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых медных шин (мм)

2(60х12)

Присоединение внешних проводников

заднее

Способ крепления (монтажа)

винт

Способ установки

выдвижной

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Диапазон рабочих температур (˚С)

от -10°С до +55°С

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Вспомогательные (свободные) контакты

2з+3р

Количество вспомогательных замыкающих контактов

2

Количество вспомогательных размыкающих контактов

3

Количество полюсов

3

Наличие независимого расцепителя

да

Наличие привода

да

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

135

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальный продолжительный ток Iu (А)

630

Номинальный ток In (А)

630

Предельная коммутационная способность переменного тока Icu (кА)

33,5

Предельная коммутационная способность переменного тока Icu (кА)2

135

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

135

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

33,5

Предельный ток селективности Is (кА)

7

Регулировка максимальных расцепителей тока

да

Род тока

AC

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,1; 0,15; 0,2; 0,25; 0,3; 0,35; 0,4

Уставки по времени срабатывания расцепителя при токе 6IR (с)

2, 4, 8, 12, 16

Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с)

2, 4, 8, 12

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5; 2; 3; 4; 5; 7; 8; 9; 10

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)

0,4; 0,6; 0,8 1

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,36; 0,4; 0,45; 0,5; 0,56; 0,63; 0,7; 0,8; 0,9; 1,0

Частота тока (Гц)

50/60
