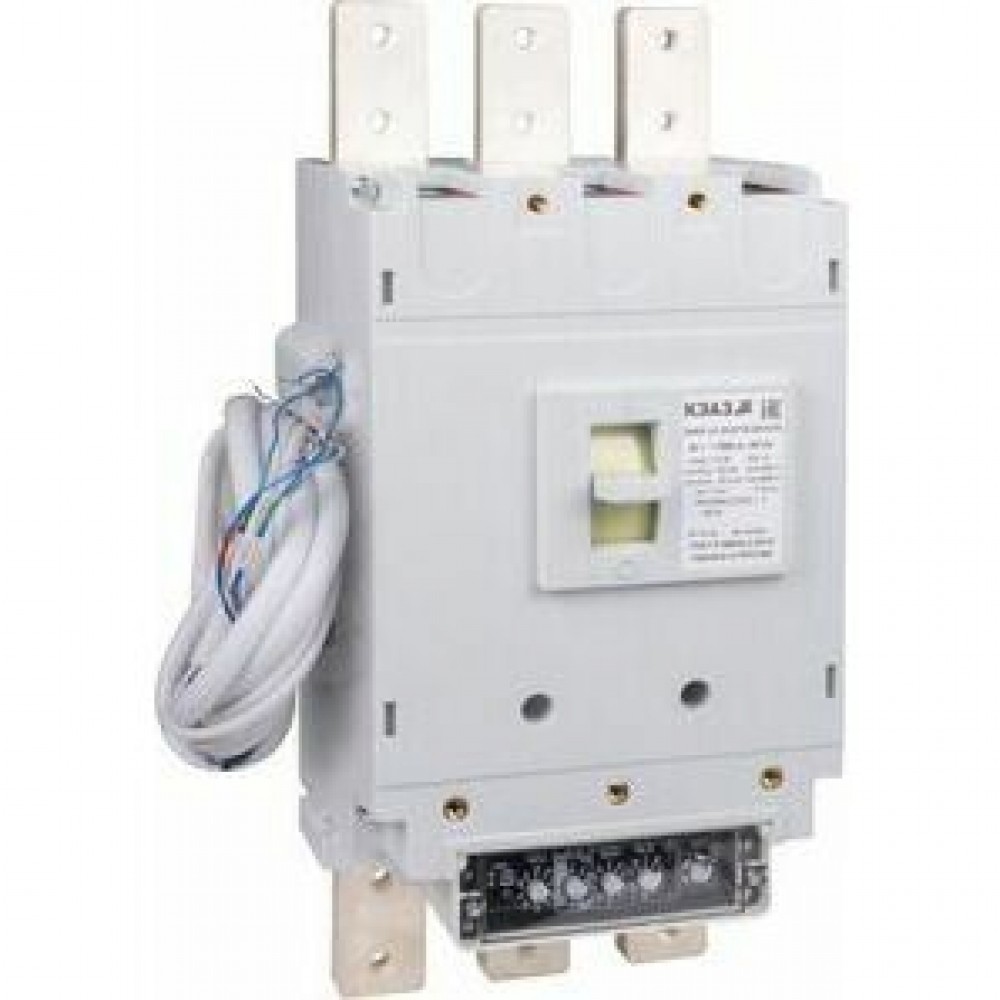

Выключатель автоматический ВА53-41-334610-250А-690AC-УХЛ3-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

525

Габариты изделия Глубина (мм)

200

Дополнительные особенности

Дополнительное оборудование

Нет

Дополнительный расцепитель

Нет

Наличие вспомогательных контактов сигнализации

да

Подходит для установки в распределительный щит

да

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2, ТУ3422-038-05758109-2007

Классификация

Категория ETIM

Силовой автоматический выключатель (EC000228)

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

шина/провод

Возможность самостоятельного подключения дополнительных устройств

нет

Количество выводов выключателя для подключения

6

Макс. сечение присоединяемых медных шин (мм)

2(60х12)

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

250

Диапазон рабочих температур (˚С)

от -50°С до +55°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

УХЛ3

Степень защиты (IP)

IP00

Электротехнические характеристики

Вид расцепителей

электронный

Вспомогательные (свободные) контакты

4з+4р, ВКС

Количество вспомогательных замыкающих контактов

4

Количество вспомогательных размыкающих контактов

4

Количество полюсов

3

Наличие независимого расцепителя

нет

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

100

Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА)

135

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное напряжение изоляции Ui (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)

690

Номинальное рабочее напряжение переменного тока Ue (В)2

400

Номинальный продолжительный ток Iu (А)

250

Номинальный ток In (А)

250

Предельная коммутационная способность переменного тока Icu (кА)

33,5

Предельная коммутационная способность переменного тока Icu (кА)2

135

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

135

Предельная коммутационная способность переменного тока Icu при 690AC (кА)

33,5

Предельный ток селективности Is (кА)

7

Регулировка максимальных расцепителей тока

да

Род тока

AC

Тип расцепителя

MR1-AC

Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с)

0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.

Уставки по времени срабатывания расцепителя при однофазном коротком замыкании tg (с)

Мгн.

Уставки по времени срабатывания расцепителя при токе 6IR (с)

2;4;8;16;OFF

Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с)

2;4;8;12;OFF

Уставки по току мгновенного срабатывания расцепителя Ii (А)

7000

Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR)

1,5;2;3;4;5;6;7;8;9;10

Уставки по току срабатывания расцепителя при однофазном коротком замыкании Ig в кратности к рабочему току (Ig/Ir)

0,4;0,6;0,8;1;OFF

Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In)

0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1

Частота тока (Гц)

50/60
