Артикул: 221110

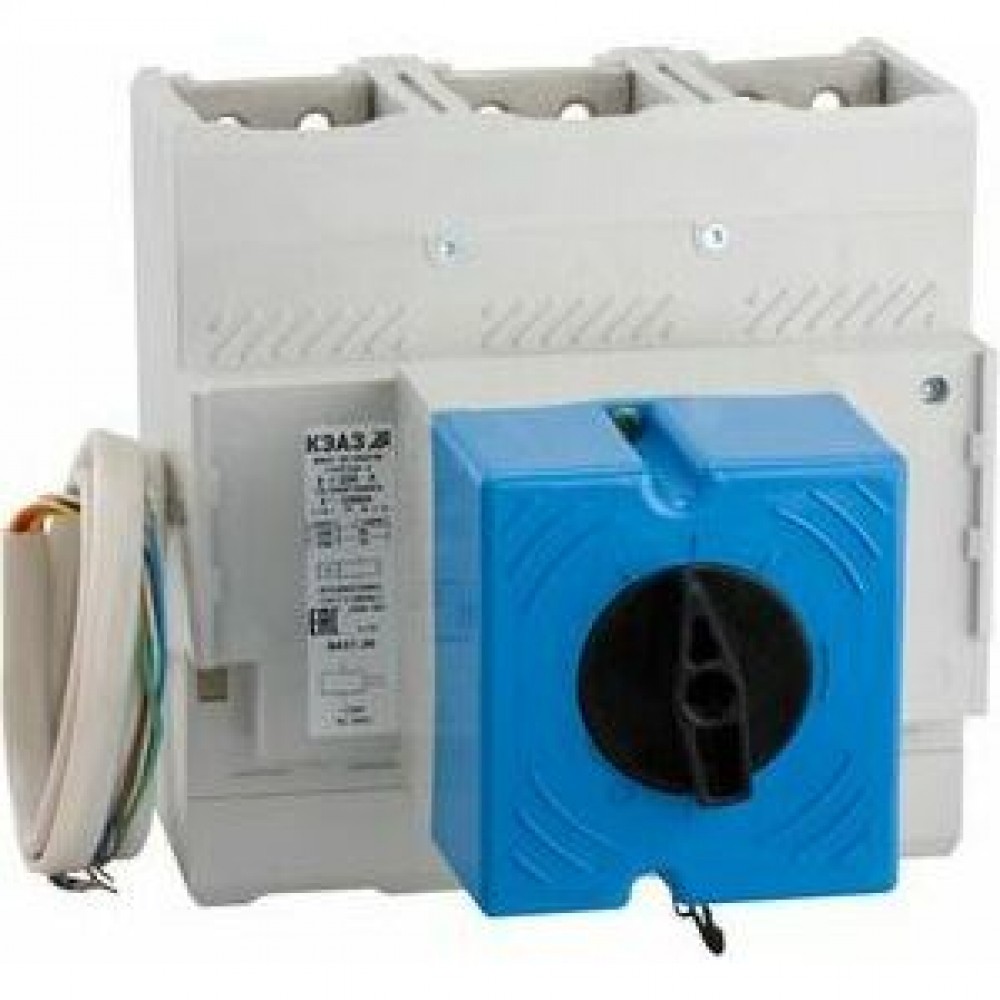

Выключатель автоматический ВА51-39-344730-630А-3200-690AC-НР400AC-ПЭ400AC-УХЛ3-КЭАЗ

Name: Выключатель автоматический ВА51-39-344730-630А-3200-690AC-НР400AC-ПЭ400AC-УХЛ3-КЭАЗ
Brand: КЭАЗ
SKU: 221110
Price: 65502 RUB
Availability: InStock

65 502 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 630 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 225
Габариты изделия: Высота (мм): 237
Габариты изделия: Глубина (мм): 250

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 630
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 18
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 40
Вспомогательные (свободные) контакты: 1з+1р, ВКС
Наличие привода: электромагнитный 400AC
Уставка расцепителей токов короткого замыкания: 3200А
Наличие независимого расцепителя: да
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: тепловой и электромагнитный
Количество вспомогательных размыкающих контактов: 1
Количество вспомогательных замыкающих контактов: 1
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 630
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 2х185
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 12х50
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-081-05758109-2014
Дополнительное оборудование: Нет
Дополнительный расцепитель: НР400AC
Наличие вспомогательных контактов сигнализации: да

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536209007

Вес, кг:

1 шт 8,6

Объем, м.куб:

1 шт 0,0222721

Габариты упаковки (содержит 1 шт):

Ширина (мм) 262

Высота (мм) 276

Глубина (мм) 308

Штрих-код EAN13:

1 шт 4600572286046

Документация

Техническая информация

Каталог ВА51

Руководства

Руководство по эксплуатации автоматических выключателей ВА51-39

Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36

Инструкции по входному контролю покупателя

Инструкция по входному контролю покупателя автоматических выключателей Optimat E, ВА, АЕ, АП (эл. магн. и тепловой расц.)

Референции (отзывы)

Референция МРСК Сибири - АлтайЭнерго

Сертификаты

СС ТР ТС 004 ВА51-39

Декларации

Патенты

Патент 71732 - ВА57-39 (51-39)

3D-модели

3D-модель ВА51-39

3D-модель ВА51-39 с межпол перегородками

3D-модель ВА51-39 сЭМП

Чертежи

Чертежи ВА51-39

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

Таблицы каскадирования

Схема OptiSave N 232 ЭМП ВА51-39

Схема OptiSave N 222 ЭМП ВА51-39

База данных для EPLAN Electric P8 ВА51-39

Технические характеристики 221110
