Артикул: 310158

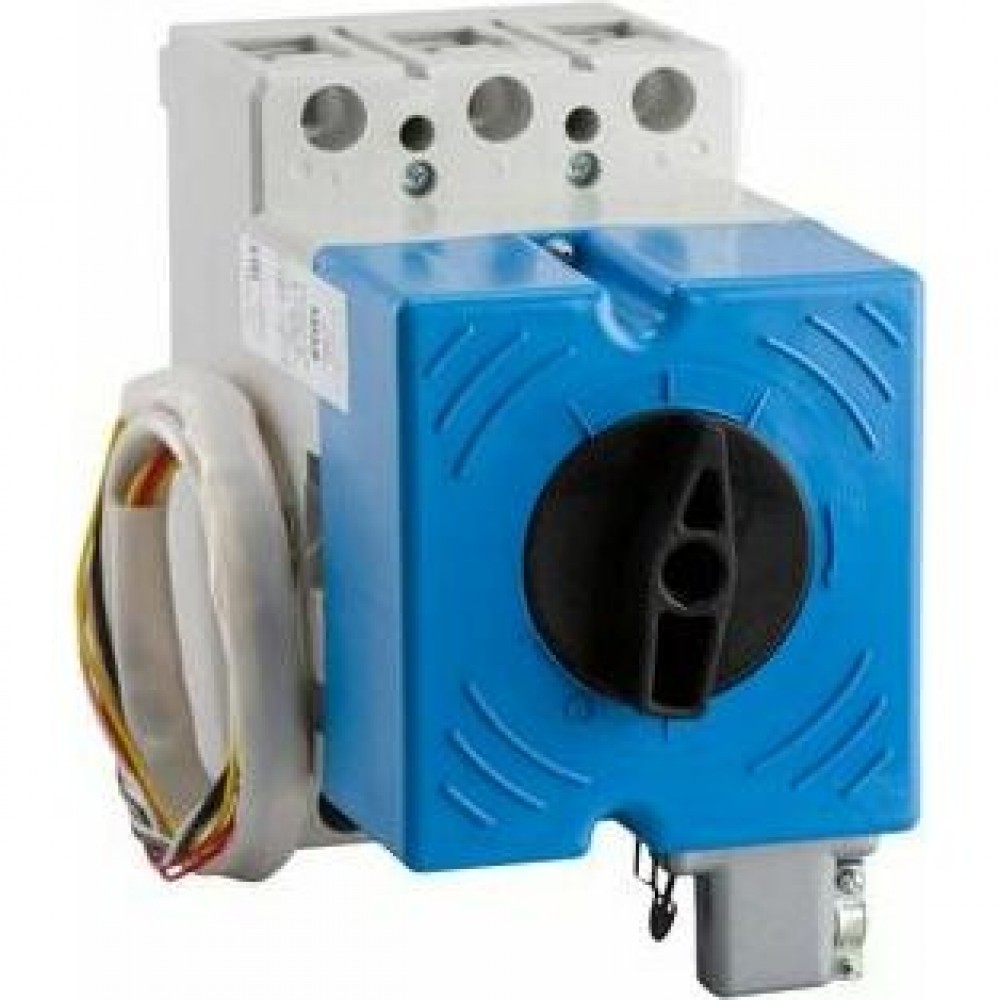

Выключатель автоматический ВА51-35М2-301830-250А-690AC/440DC-НР230AC/220DC-ПЭ230AC-УХЛ3-КЭАЗ
Товар в наличии
Цена по запросу
Описание товара
Силовой 3 полюсный автоматический выключатель переменного/постоянного тока в литом корпусе на номинальный ток 250 А.
Основные характеристики
Классификация- Категория ETIM: Выключатель/переключатель нагрузки (EC001105)
- Тип изделия: Выключатель-разъединитель
- Габариты изделия: Ширина (мм): 113
- Габариты изделия: Высота (мм): 194
- Габариты изделия: Глубина (мм): 205
- Количество полюсов: 3
- Номинальный ток In (А): 250
- Частота тока (Гц): 50/60
- Род тока: AC/DC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 10
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 20
- Номинальное рабочее напряжение постоянного тока Ue (В): 440
- Предельная коммутационная способность постоянного тока Icu (кА): 20
- Предельная коммутационная способность постоянного тока Icu при 440DС (кА): 20
- Вспомогательные (свободные) контакты: 1з+1р
- Наличие привода: электромагнитный 230AC
- Наличие независимого расцепителя: да
- Вид расцепителей: без расцепителей
- Количество вспомогательных размыкающих контактов: 1
- Количество вспомогательных замыкающих контактов: 1
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 8
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
- Номинальный продолжительный ток Iu (А): 250
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 10
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 20
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 120
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 4х30
- Вид присоединяемых проводников: шина/провод
- Степень защиты (IP): IP20
- Климатическое исполнение и категория размещения: УХЛ3
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Гарантийный срок эксплуатации (лет): 5
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
- Дополнительное оборудование: Нет
- Дополнительный расцепитель: НР230AC/220DC
- Наличие вспомогательных контактов сигнализации: нет
Дополнительные характеристики
Единица измерения 1 шт
Упаковочная норма 1 шт
Вес, кг:
1 шт 2,372
Объем, м.куб:
1 шт 0,003168
Габариты упаковки (содержит 1 шт):
Ширина (мм) 120
Высота (мм) 120
Глубина (мм) 220
Штрих-код EAN13:
1 шт 4600572531641
Документация
Техническая информация
Руководства
Руководство по эксплуатации автоматических выключателей ВА51-35
Инструкция по схеме сборки ЭМП автоматических выключателей серии ВА55, ВА53, ВА57, ВА04-36
Инструкции по входному контролю покупателя
Референции (отзывы)
Референция МРСК Сибири - АлтайЭнерго
Сертификаты
Декларации
ДС ТР ЕАЭС 037 ВА04-36, ВА51-35
Патенты
Патент 70400 - ВА04-36 (ВА51-35)
3D-модели
3D-модель ВА51-35 с электроприводом
Чертежи
Чертежи ВА51-35 с электроприводом
Подтверждение производства в РФ
Заключение Минпромторга О подтверждении КЭАЗ по 719
Выписки из Реестров отечественной продукции и производителей отечественной продукции
Выписка из Акта экспертизы КТПП (2022)
Прочее
- Габариты изделия Высота (мм)
- 194
- Габариты изделия Глубина (мм)
- 205
- Габариты изделия Ширина (мм)
- 113
- Дополнительное оборудование
- Нет
- Дополнительный расцепитель
- НР230AC/220DC
- Наличие вспомогательных контактов сигнализации
- нет
- Стандарт российский (ГОСТ, ТУ)
- ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
- Категория ETIM
- Выключатель/переключатель нагрузки (EC001105)
- Тип изделия
- Выключатель-разъединитель
- Тип приёмки
- ОТК
- Вид присоединяемых проводников
- шина/провод
- Возможность самостоятельного подключения дополнительных устройств
- нет
- Макс. сечение присоединяемых медных шин (мм)
- 4х30
- Макс. сечение присоединяемых проводов (мм²)
- 120
- Присоединение внешних проводников
- переднее
- Способ крепления (монтажа)
- винт
- Способ установки
- стационарный с креплением на панели
- Категория ETIM
- Выключатель/переключатель нагрузки
- Включено в реестр промышленной продукции РФ
- да
- Гарантийный срок эксплуатации (лет)
- 5
- Диапазон рабочих температур (˚С)
- от -60°С до +40°С
- Категория применения по селективности
- неселективный
- Климатическое исполнение и категория размещения
- УХЛ3
- Степень защиты (IP)
- IP20
- Вид расцепителей
- без расцепителей
- Вспомогательные (свободные) контакты
- 1з+1р
- Количество вспомогательных замыкающих контактов
- 1
- Количество вспомогательных размыкающих контактов
- 1
- Количество полюсов
- 3
- Наличие независимого расцепителя
- да
- Наличие привода
- электромагнитный 230AC
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu)
- 75
- Номинальное импульсное напряжение Uimp (кВ)
- 8
- Номинальное напряжение изоляции Ui (В)
- 690
- Номинальное рабочее напряжение переменного тока Ue (В)
- 690
- Номинальное рабочее напряжение переменного тока Ue (В)2
- 400
- Номинальное рабочее напряжение постоянного тока Ue (В)
- 440
- Номинальный продолжительный ток Iu (А)
- 250
- Номинальный ток In (А)
- 250
- Предельная коммутационная способность переменного тока Icu (кА)
- 10
- Предельная коммутационная способность переменного тока Icu (кА)2
- 20
- Предельная коммутационная способность переменного тока Icu при 400АС (кА)
- 20
- Предельная коммутационная способность переменного тока Icu при 690AC (кА)
- 10
- Предельная коммутационная способность постоянного тока Icu (кА)
- 20
- Предельная коммутационная способность постоянного тока Icu при 440DС (кА)
- 20
- Род тока
- AC/DC
- Частота тока (Гц)
- 50/60
