Артикул: 322205

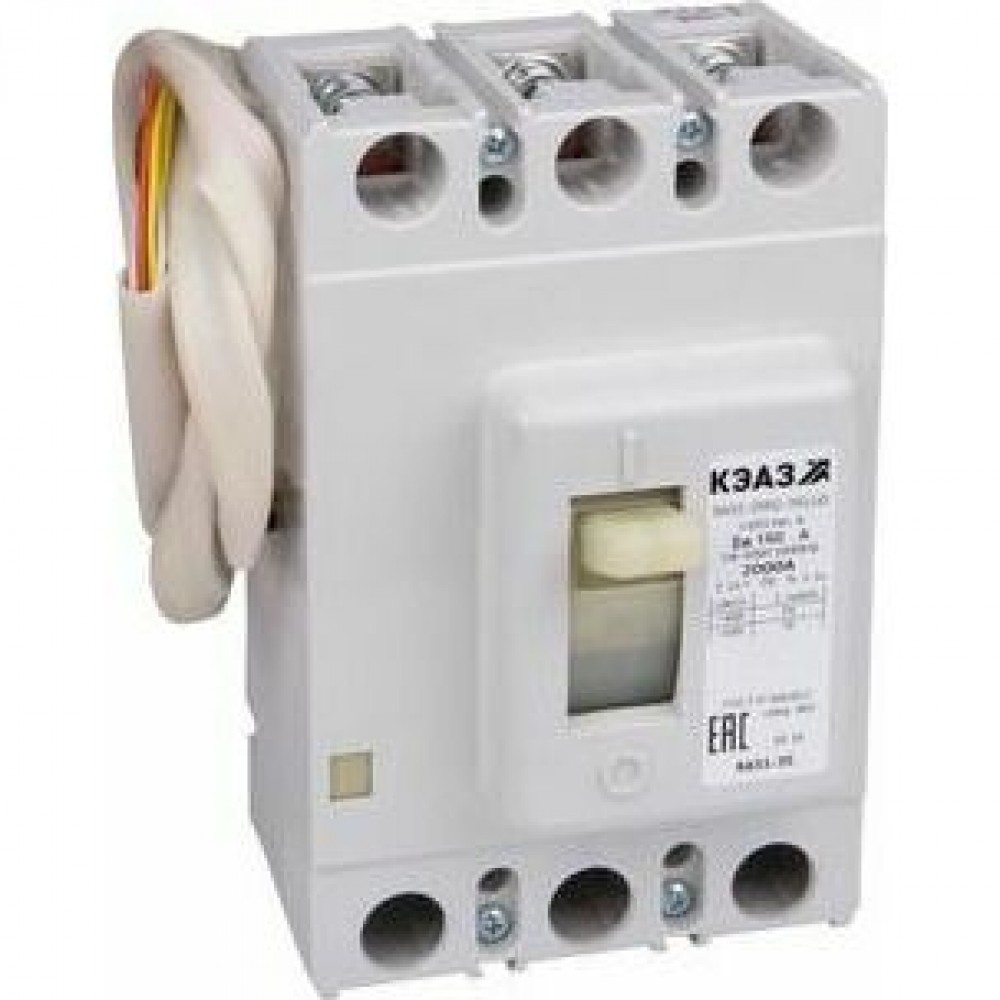

Выключатель автоматический ВА51-35М1-341110-63А-800-440DC-УХЛ3-КЭАЗ

Name: Выключатель автоматический ВА51-35М1-341110-63А-800-440DC-УХЛ3-КЭАЗ
Brand: КЭАЗ
SKU: 322205
Price: 12618 RUB
Availability: InStock

12 618 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

Силовой 3 полюсный автоматический выключатель постоянного тока в литом корпусе на номинальный ток 63 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 113
Габариты изделия: Высота (мм): 175
Габариты изделия: Глубина (мм): 114

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 63
Род тока: DC
Номинальное рабочее напряжение постоянного тока Ue (В): 440
Предельная коммутационная способность постоянного тока Icu (кА): 4
Предельная коммутационная способность постоянного тока Icu при 440DС (кА): 4
Вспомогательные (свободные) контакты: 2з+2р
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 800А
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: тепловой и электромагнитный
Количество вспомогательных размыкающих контактов: 2
Количество вспомогательных замыкающих контактов: 2
Номинальное напряжение изоляции Ui (В): 690
Номинальное импульсное напряжение Uimp (кВ): 8
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
Номинальный продолжительный ток Iu (А): 63

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 185 или 2х95
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 4х30 или 6х20
Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

Степень защиты (IP): IP20
Климатическое исполнение и категория размещения: УХЛ3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
Дополнительное оборудование: Нет
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Вес, кг:

1 шт 2,49

Объем, м.куб:

1 шт 0,00405

Габариты упаковки (содержит 1 шт):

Ширина (мм) 150

Высота (мм) 120

Глубина (мм) 225

Штрих-код EAN13:

1 шт 4600572522472
