Выключатель автоматический ВА21-29В-320010-10А-12Iн-690AC-IP54-У2-КЭАЗ

Артикул: 101973

Выключатель автоматический ВА21-29В-320010-10А-12Iн-690AC-IP54-У2-КЭАЗ

Name: Выключатель автоматический ВА21-29В-320010-10А-12Iн-690AC-IP54-У2-КЭАЗ
Brand: КЭАЗ
SKU: 101973
Price: 69152 RUB
Availability: InStock

69 152 ₽

Запросите КП для получения индивидуальной скидки

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@ru-keaz.com

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 178-05-80

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Описание товара

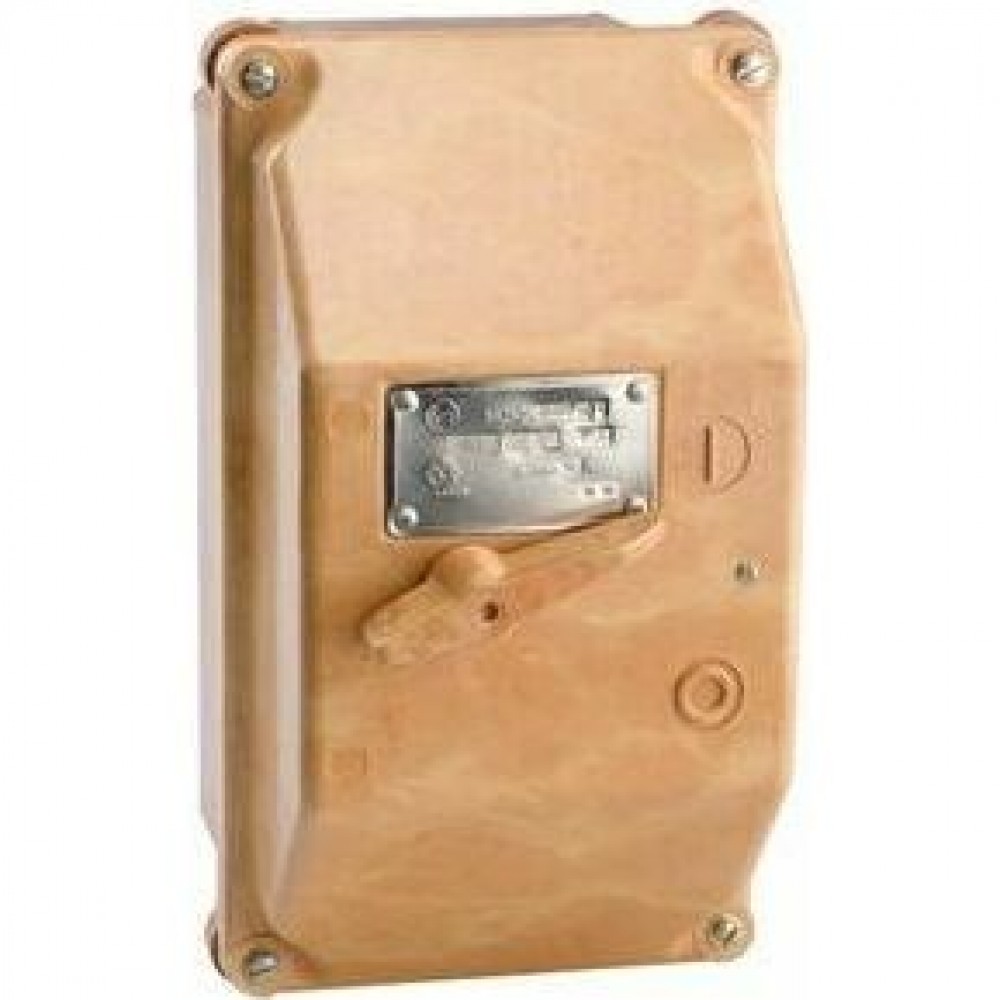

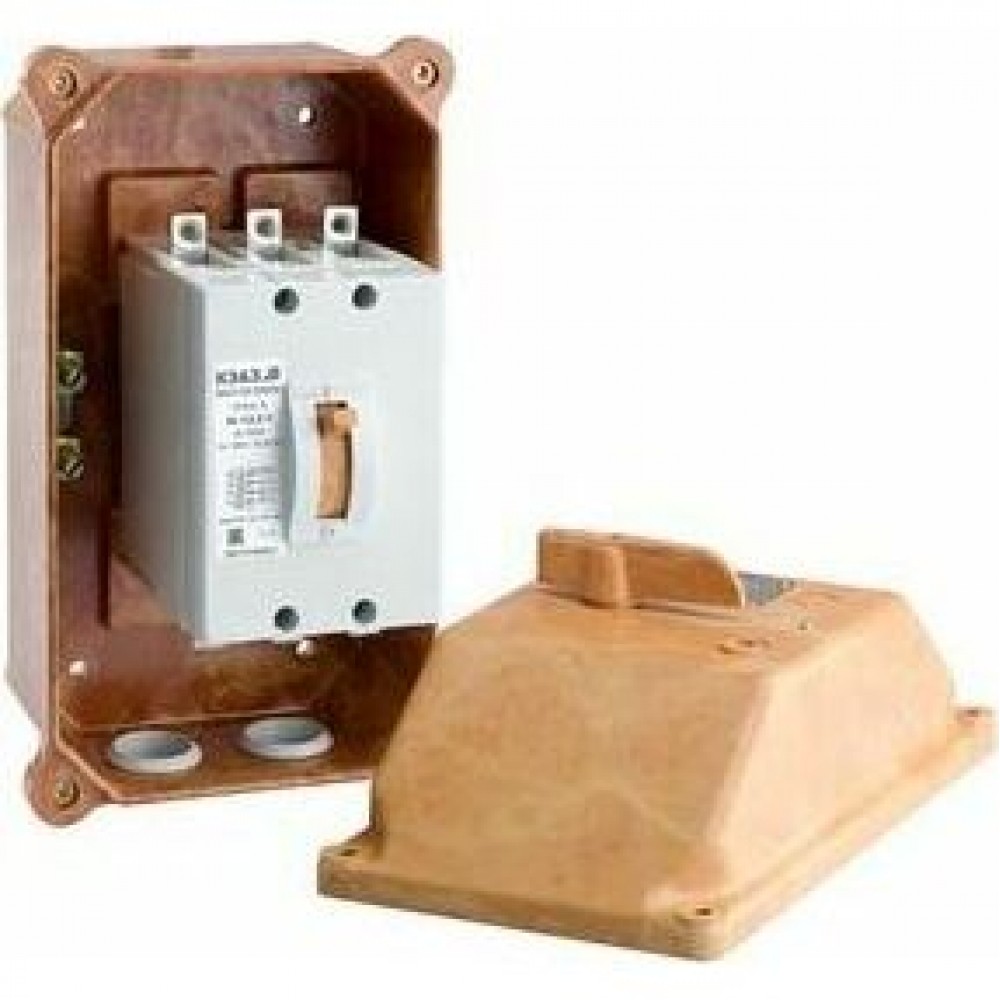

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 10 А.

Основные характеристики

Классификация

Категория ETIM: Силовой автоматический выключатель (EC000228)
Тип изделия: Выключатель автоматический

Габариты и материалы

Габариты изделия: Ширина (мм): 157
Габариты изделия: Высота (мм): 270
Габариты изделия: Глубина (мм): 172

Электротехнические характеристики

Количество полюсов: 3
Номинальный ток In (А): 10
Частота тока (Гц): 50/60
Род тока: AC
Номинальное рабочее напряжение переменного тока Ue (В): 690
Предельная коммутационная способность переменного тока Icu (кА): 6
Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
Предельная коммутационная способность переменного тока Icu (кА)₂: 20
Вспомогательные (свободные) контакты: Нет
Наличие привода: ручной
Уставка расцепителей токов короткого замыкания: 12Iн
Наличие независимого расцепителя: нет
Регулировка максимальных расцепителей тока: нет
Вид расцепителей: электромагнитный
Номинальное импульсное напряжение Uimp (кВ): 6
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
Номинальный продолжительный ток Iu (А): 10
Предельная коммутационная способность переменного тока Icu при 690AC (кА): 6
Предельная коммутационная способность переменного тока Icu при 400АС (кА): 20

Монтажные характеристики

Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (мм²): 25
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Вид присоединяемых проводников: провод

Эксплуатационные характеристики

Степень защиты (IP): IP54
Климатическое исполнение и категория размещения: У2
Диапазон рабочих температур (˚С): от -45°С до +40°С
Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2
Дополнительное оборудование: доп. оболочка
Дополнительный расцепитель: Нет
Наличие вспомогательных контактов сигнализации: нет

Дополнительные характеристики

Единица измерения 1 шт

Упаковочная норма 1 шт

Код ТН ВЭД 8536201007

Вес, кг:

1 шт 3,5

Объем, м.куб:

1 шт 0,0108595

Габариты упаковки (содержит 1 шт):

Ширина (мм) 206

Высота (мм) 191

Глубина (мм) 276

Штрих-код EAN13:

1 шт 4600572055888

Документация

Техническая информация

Каталог ВА21

Руководства

Руководство по эксплуатации ВА21-29

Референции (отзывы)

Референция МРСК Сибири - АлтайЭнерго

Сертификаты

Сертификат ТР ТС ВА21

Декларации

3D-модели

Оболочка ВА21-29 IP54

Чертежи

Чертеж ВА21-29 с оболочкой IP54

Подтверждение производства в РФ

Заключение Минпромторга О подтверждении КЭАЗ по 719

Выписки из Реестров отечественной продукции и производителей отечественной продукции

Выписка из Акта экспертизы КТПП (2022)

Прочее

База данных для EPLAN Electric P8 ВА21

Лицензия на изготовление оборудования для ядерных установок

Технические характеристики 101973
