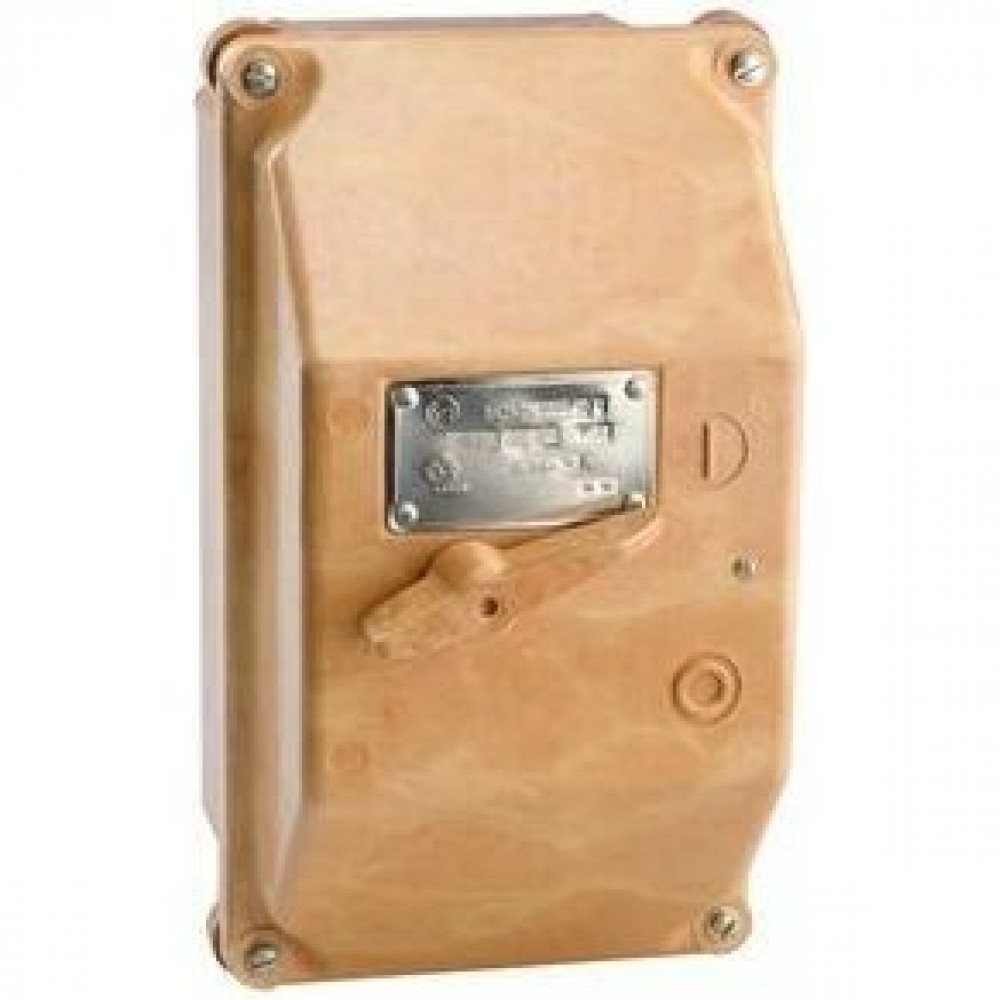

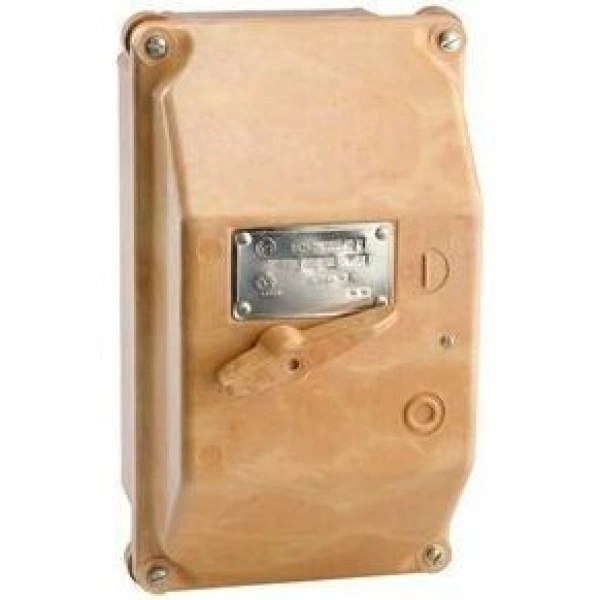

Выключатель автоматический ВА21-29-321110-31,5А-12Iн-400АС-IP54 У2-КЭАЗ

Габариты и материалы

Габариты изделия Высота (мм)

270

Габариты изделия Глубина (мм)

172

Габариты изделия Ширина (мм)

157

Дополнительные особенности

Дополнительное оборудование

доп. оболочка

Дополнительный расцепитель

Нет

Наличие вспомогательных контактов сигнализации

нет

Стандарт российский (ГОСТ, ТУ)

ГОСТ Р 50030.2

Классификация

Тип изделия

Выключатель автоматический

Тип приёмки

ОТК

Монтажные характеристики

Вид присоединяемых проводников

провод

Возможность самостоятельного подключения дополнительных устройств

нет

Макс. сечение присоединяемых проводов (мм²)

25

Присоединение внешних проводников

переднее

Способ крепления (монтажа)

винт

Способ установки

стационарный с креплением на панели

Характеристики ETIM

Категория ETIM

Силовой автоматический выключатель

Эксплуатационные характеристики

Включено в реестр промышленной продукции РФ

да

Гарантийный срок эксплуатации (лет)

5

Диапазон рабочих температур (˚С)

от -45°С до +40°С

Категория применения по селективности

неселективный

Климатическое исполнение и категория размещения

У2

Степень защиты (IP)

IP54

Электротехнические характеристики

Вид расцепителей

электромагнитный

Вспомогательные (свободные) контакты

1з+1р

Количество вспомогательных замыкающих контактов

1

Количество вспомогательных размыкающих контактов

1

Количество полюсов

3

Наличие независимого расцепителя

нет

Наличие привода

ручной

Номинальная рабочая наибольшая отключающая способность Ics (% Icu)

75

Номинальное импульсное напряжение Uimp (кВ)

6

Номинальное рабочее напряжение переменного тока Ue (В)

400

Номинальный продолжительный ток Iu (А)

31,5

Номинальный ток In (А)

31,5

Предельная коммутационная способность переменного тока Icu (кА)

10

Предельная коммутационная способность переменного тока Icu при 400АС (кА)

10

Регулировка максимальных расцепителей тока

нет

Род тока

AC

Уставка расцепителей токов короткого замыкания

12Iн

Частота тока (Гц)

50/60
